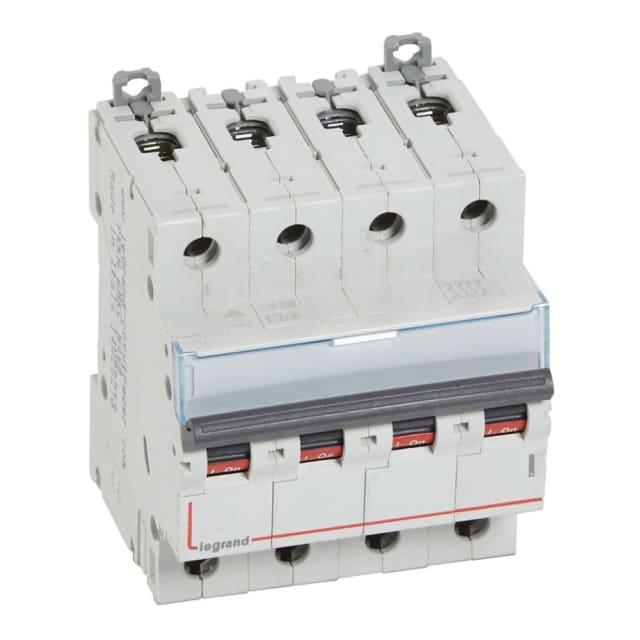

Disjoncteur tétrapolaire courbe D 63A 400V 408153

Disjoncteur tétrapolaire 63 A pour protection des circuits triphasés 400 V

Ce disjoncteur tétrapolaire courbe D 63 A en 400 V est conçu pour la protection des départs triphasés avec neutre, dans les tableaux de distribution où une coupure simultanée des 4 pôles est requise. Son calibre 63 A convient aux circuits de puissance et aux alimentations nécessitant une protection modulaire compacte, tout en conservant une lecture simple dans l’armoire. Son format 4 modules facilite l’intégration dans les coffrets et tableaux lorsque l’espace disponible doit être optimisé.

Courbe D adaptée aux appels de courant élevés

La courbe de déclenchement D est particulièrement indiquée pour les équipements présentant des pointes d’intensité au démarrage. Elle permet d’accompagner plus sereinement les charges à fort appel de courant, comme certains moteurs, transformateurs ou applications techniques spécifiques, tout en assurant la protection contre les surcharges et les courts-circuits. Ce profil de déclenchement en fait un choix pertinent pour les environnements où une courbe plus standard risquerait des coupures intempestives.

Pouvoir de coupure et tenue électrique pour les installations exigeantes

Ce modèle de la série DX³ affiche un pouvoir de coupure assigné de 10 kA à 230 V selon EN 60898, 6 kA à 400 V selon EN 60898, ainsi qu’un Icu de 10 kA à 400 V et 25 kA à 230 V selon IEC 60947-2. Ces caractéristiques permettent son usage sur des installations où le niveau de contrainte électrique impose un appareil de protection bien dimensionné. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV renforcent son intérêt dans les ensembles de distribution devant conjuguer compacité et performances électriques nettes.

Configuration 4 pôles protégés avec neutre raccordable

Le disjoncteur dispose de 4 pôles au total et de 4 pôles protégés, avec conducteur neutre à connexion. Cette configuration est recherchée pour les départs tétrapolaires où la continuité de protection sur l’ensemble des conducteurs est nécessaire. Elle répond aux besoins des tableaux alimentant des circuits triphasés équilibrés ou mixtes, en assurant une architecture claire pour le repérage, le raccordement et la maintenance.

Raccordement pratique en tableau modulaire

Prévu pour une installation modulaire, ce disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm², ce qui facilite son adaptation à de nombreuses sections de câblage en distribution électrique. Sa profondeur totale de 44 mm aide à préserver un montage propre dans le coffret, notamment lorsque plusieurs protections sont alignées sur la même rangée. La compatibilité avec des dispositifs supplémentaires permet également de faire évoluer l’appareillage selon les besoins du tableau.

Protection modulaire adaptée aux contraintes d’exploitation

Fonctionnant en courant alternatif 50 à 60 Hz, ce disjoncteur présente une classe de limitation énergétique 3, un degré de pollution 2 et un indice de protection IP20. Il est conçu pour fonctionner dans une plage de température ambiante étendue de -25 à +70 °C, ce qui le rend adapté à des environnements techniques variés en tableau ou en armoire. Cette polyvalence d’exploitation est un atout pour les installations qui demandent une protection modulaire robuste dans leur conception et simple à intégrer dans une distribution organisée.

Un choix pertinent pour tableaux, protections et distribution électrique

Pour un besoin en disjoncteur quadripolaire 4P 63 A courbe D, ce modèle DX³ constitue une solution cohérente pour la protection de circuits triphasés 400 V avec neutre. Il répond aux attentes des installateurs recherchant un appareillage modulaire lisible, compact et techniquement bien positionné pour les départs de puissance. Son association d’un calibre 63 A, d’une courbe D et d’un encombrement 4 modules en fait un produit particulièrement adapté aux tableaux de protections et de distribution électrique nécessitant une coupure tétrapolaire complète.
