Disjoncteur bipolaire C25 6 kA 230/400 V TX³ 403530

Disjoncteur bipolaire C25 pour la protection des circuits 230/400 V

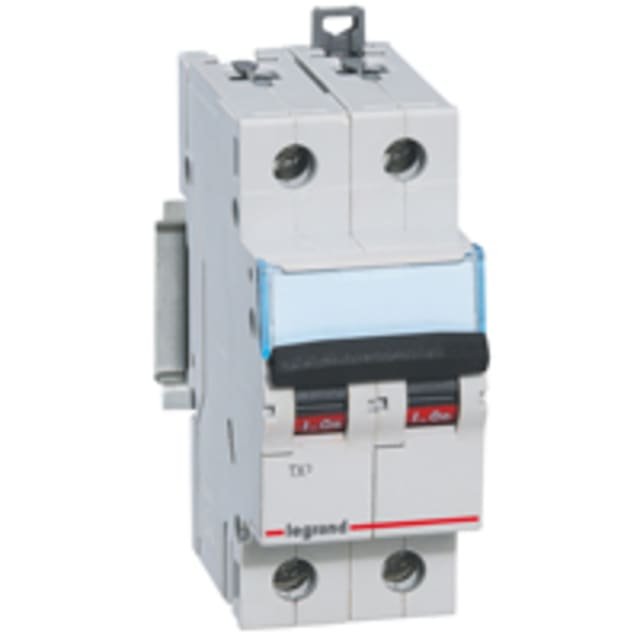

Ce disjoncteur bipolaire TX³ en courbe C et calibre 25 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en environnement AC 230/400 V. Sa configuration 2 pôles avec 2 pôles protégés permet une coupure simultanée des deux conducteurs, ce qui en fait une solution adaptée aux tableaux électriques nécessitant une protection modulaire claire, compacte et efficace.

Pouvoir de coupure 6 kA et comportement adapté aux usages courants

Avec un pouvoir de coupure de 6 kA à 400 V selon EN 60898 et également 6 kA selon IEC 60947-2, ce disjoncteur modulaire répond aux besoins de nombreuses installations tertiaires et résidentielles. Sa courbe de déclenchement C convient particulièrement aux circuits présentant des appels de courant modérés au démarrage, comme certains équipements techniques, lignes d’alimentation dédiées ou usages mixtes où une protection trop sensible serait inadaptée.

Format 2 modules pour une intégration simple dans le tableau

Son encombrement de 2 modules facilite son intégration dans les coffrets et tableaux de distribution, tout en conservant une lecture simple de l’appareillage. La profondeur totale de 44 mm favorise une implantation pratique dans les ensembles modulaires. Ce format est particulièrement apprécié lorsque l’optimisation de l’espace disponible dans le tableau est un critère important.

Protection bipolaire complète sans neutre dédié

Ce modèle ne comporte pas de conducteur neutre à connexion dédiée et protège bien 2 pôles. Cette conception bipolaire complète est intéressante lorsque l’on recherche une coupure homogène sur les deux voies protégées. Elle permet de sécuriser le circuit avec une logique de protection cohérente, notamment pour certaines alimentations monophasées spécifiques ou applications demandant l’isolement des deux conducteurs via le même appareillage.

Caractéristiques électriques utiles pour une installation maîtrisée

Ce disjoncteur dispose d’une tension d’isolement Ui de 500 V, d’une tenue aux chocs Uimp de 4 kV et fonctionne en 50/60 Hz. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation dans des environnements électriques usuels en tableau. La classe de limitation énergétique 3 contribue à mieux contenir les effets thermiques et dynamiques liés à un défaut, ce qui participe à une protection plus maîtrisée des circuits en aval.

Montage modulaire et possibilités d’equipements additionnels

Le disjoncteur TX³ est prévu pour une mise en œuvre modulaire avec possibilité d’ajout de dispositifs supplémentaires compatibles. Cet atout permet de faire évoluer l’appareillage selon les besoins du tableau, par exemple dans une logique de signalisation, de commande ou d’accessoirisation. Pour l’installateur, cela apporte davantage de souplesse dans la conception et l’évolution de la distribution électrique.

Un choix pertinent pour les tableaux de protection et distribution

Grâce à son calibre 25 A, sa courbe C, son format bipolaire et son pouvoir de coupure 6 kA, ce disjoncteur modulaire TX³ répond aux attentes des professionnels recherchant un appareillage clair à sélectionner pour la protection de départs électriques. Il convient particulièrement aux tableaux de protections et de distribution où la lisibilité, la compacité et l’adéquation entre calibre, courbe et niveau de coupure sont essentielles pour choisir le bon disjoncteur bipolaire.
