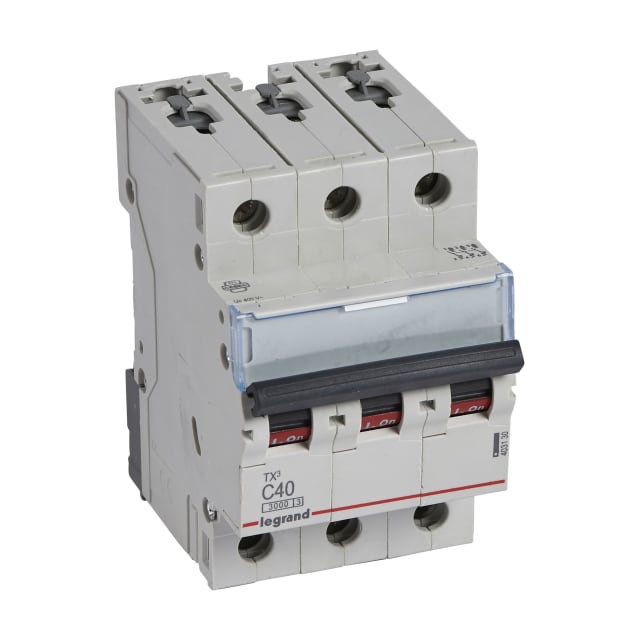

Disjoncteur tripolaire C40 400 V TX³ 3 kA 403130

Disjoncteur tripolaire C40 conçu pour la protection des circuits en 400 V

Ce disjoncteur modulaire tripolaire TX³ en courbe C est prévu pour la protection des circuits triphasés en 400 V. Avec un courant nominal de 40 A, il convient aux départs de puissance nécessitant une protection magnéto-thermique adaptée aux usages courants comportant des appels de courant modérés au démarrage. Son format 3 pôles protégés permet une coupure simultanée des trois phases, sans neutre associé.

Courbe C 40 A : un choix pertinent pour de nombreux départs triphasés

La courbe de déclenchement C est particulièrement adaptée aux circuits qui alimentent des équipements pouvant présenter un courant d’appel maîtrisé, comme certains moteurs, appareils techniques, auxiliaires de tableau ou lignes triphasées de distribution. Le calibre 40 A permet de protéger le circuit tout en conservant une bonne continuité d’exploitation sur des installations correctement dimensionnées. C’est une solution cohérente pour un tableau modulaire où l’on recherche une protection claire, lisible et simple à intégrer.

Format compact 3 modules pour une intégration efficace au tableau

Avec une largeur de 3 modules et une profondeur totale de 44 mm, ce disjoncteur tripolaire facilite l’implantation dans les coffrets et tableaux de distribution lorsque l’espace disponible doit être optimisé. Son encombrement réduit simplifie l’organisation des rangées et permet de conserver une implantation propre, notamment sur les ensembles modulaires où plusieurs protections doivent cohabiter dans un volume limité.

Pouvoir de coupure et caractéristiques électriques adaptées aux tableaux modulaires

Ce modèle dispose d’un pouvoir de coupure assigné selon EN 60898 de 4,5 kA à 230 V et de 3 kA à 400 V. Il fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, un point important pour la protection des circuits et des équipements raccordés.

Protection tripolaire sans neutre, pensée pour les circuits dédiés

Ce disjoncteur ne comporte pas de conducteur neutre à connecter, ce qui le destine aux configurations triphasées ne nécessitant que la protection des trois phases. Cette conception évite toute ambiguïté au moment du choix du matériel et convient parfaitement aux départs techniques, aux lignes dédiées et à certaines alimentations d’équipements en 3P. Pour l’installateur comme pour l’exploitant, cela permet de sélectionner plus facilement l’appareillage réellement adapté à l’architecture du circuit.

Compatibilité avec l’environnement modulaire et accessoires de la gamme TX³

Issu de la série TX³, ce disjoncteur s’intègre dans une logique de tableau modulaire homogène. La possibilité d’ajouter des dispositifs supplémentaires permet d’envisager une évolution du départ protégé selon les besoins de l’installation. Ce point est particulièrement utile lors de la conception ou de l’extension d’un tableau, lorsque l’on souhaite conserver une base modulaire cohérente autour des protections, auxiliaires et accessoires associés.

Informations utiles pour le choix en installation intérieure

Ce disjoncteur présente un indice de protection IP20 et un degré de pollution 2, ce qui correspond à un usage dans un environnement d’installation intérieure approprié, au sein d’un tableau ou d’un coffret adapté. Son exécution pour montage modulaire en fait un choix pertinent pour la distribution et la protection électrique dans les ensembles résidentiels, tertiaires ou techniques, dès lors que les caractéristiques du circuit à protéger correspondent bien à un disjoncteur tripolaire 40 A courbe C en 400 V.
