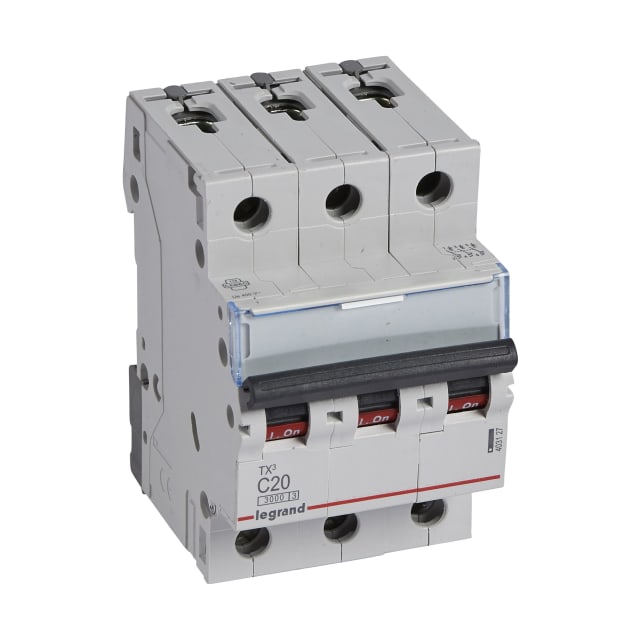

Disjoncteur triphasé C20 3P 400V TX³ 3 kA 403127
Disjoncteur modulaire tripolaire 20 A courbe C, 400 V, pouvoir de coupure 3 kA. Format 3 modules, gamme TX³, pour la protection des circuits triphasés.
29.33€ HTVA
8 en stock
8 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 29.33€ | 0% |
| 3-5 | 28.74€ | 2% |
| 6-10 | 28.45€ | 3% |
| 11+ | 28.16€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Conducteur neutre à connection | Nombre de pôles protégés | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|
| 4790522 |
Réf. 4790522
Disjoncteur triphasé C20 3P 400V TX³ 3 kA 403127
Modèle sélectionné
|
3 | 20 A | non | 3 | En stock | 29.33€ HTVA par 1 pièce En stock |
| 4790502 |
Réf. 4790502
Disjoncteur divisionnaire TX³ 1P C10 230/400V 403095
|
1 | 10 A | non | — | En stock | 88.51€ HTVA par 10 pièces En stock |
| 4790509 |
Réf. 4790509
Disjoncteur bipolaire TX³ C2 230/400V 2 modules 403112
|
2 | 2 A | non | — | En stock | 19.01€ HTVA par 1 pièce En stock |
| 4790510 |
Réf. 4790510
Disjoncteur bipolaire courbe C 4A 230/400V 403113
|
2 | 4 A | non | — | En stock | 18.36€ HTVA par 1 pièce En stock |
| 4790511 |
Réf. 4790511
Disjoncteur modulaire bipolaire courbe C 6A 403114
|
2 | 6 A | non | — | En stock | 15.83€ HTVA par 1 pièce En stock |
| 4790512 |
Réf. 4790512
Disjoncteur bipolaire C10 230/400V 2 modules 403115
|
2 | 10 A | non | 2 | En stock | 5.64€ HTVA par 1 pièce En stock |
| 4790513 |
Réf. 4790513
Disjoncteur bipolaire C16 230/400V 2 modules 403116
|
2 | 16 A | non | 2 | En stock | 5.59€ HTVA par 1 pièce En stock |
| 4790514 |
Réf. 4790514
Disjoncteur bipolaire C20 230/400 V TX³ 2 modules 403117
|
2 | 20 A | non | 2 | En stock | 5.59€ HTVA par 1 pièce En stock |
| 4790515 |
Réf. 4790515
Disjoncteur bipolaire C25 230/400V 2 modules 403118
|
2 | 25 A | non | 2 | En stock | 8.46€ HTVA par 1 pièce En stock |
| 4790516 |
Réf. 4790516
Disjoncteur bipolaire C32 230/400V TX³ 403119
|
2 | 32 A | non | 2 | En stock | 8.54€ HTVA par 1 pièce En stock |
| 4790517 |
Réf. 4790517
Disjoncteur TX³ 3kA 2P C40 230/400V – 2 modules – 403120
|
2 | 40 A | non | — | En stock | 18.43€ HTVA par 1 pièce En stock |
| 4790521 |
Réf. 4790521
Disjoncteur triphasé TX³ C16 400V 3 modules 403126
|
3 | 16 A | non | — | En stock | 29.33€ HTVA par 1 pièce En stock |
| 4790523 |
Réf. 4790523
Disjoncteur tripolaire C25 400V TX³ 3 kA 403128
|
3 | 25 A | non | — | En stock | 29.33€ HTVA par 1 pièce En stock |
| 4790524 |
Réf. 4790524
Disjoncteur tripolaire C32 400V TX³ 3kA 403129
|
3 | 32 A | non | — | Sur commande | 28.21€ HTVA par 1 pièce Sur commande |
| 4790525 |
Réf. 4790525
Disjoncteur tripolaire C40 400 V TX³ 3 kA 403130
|
3 | 40 A | non | — | En stock | 32.85€ HTVA par 1 pièce En stock |
| 4790528 |
Réf. 4790528
Disjoncteur tétrapolaire C10 400 V TX³ 403135
|
4 | 10 A | oui | — | Rupture de stock | 42.55€ HTVA par 1 pièce Rupture de stock |
| 4790529 |
Réf. 4790529
Disjoncteur tétrapolaire C16 400V TX³ 403136
|
4 | 16 A | oui | — | En stock | 39.69€ HTVA par 1 pièce En stock |
| 4790530 |
Réf. 4790530
Disjoncteur tétrapolaire C20 400V TX³ 403137
|
4 | 20 A | oui | — | En stock | 39.69€ HTVA par 1 pièce En stock |
| 4790531 |
Réf. 4790531
Disjoncteur 4 pôles C25 400V TX³ 4 modules 403138
|
4 | 25 A | oui | — | En stock | 38.53€ HTVA par 1 pièce En stock |
| 4790532 |
Réf. 4790532
Disjoncteur tétrapolaire C32 400V TX3 403139
|
4 | 32 A | oui | — | En stock | 38.53€ HTVA par 1 pièce En stock |
| 4790533 |
Réf. 4790533
Disjoncteur tétrapolaire C40 400 V 4 modules 403140
|
4 | 40 A | oui | — | En stock | 43.64€ HTVA par 1 pièce En stock |
Disjoncteur triphasé C20 3P 400V pour la protection des circuits modulaires
Ce disjoncteur triphasé C20 3P 400V de la gamme TX³ est conçu pour protéger efficacement les circuits en courant alternatif contre les surcharges et les courts-circuits. Son calibre de 20 A convient aux départs triphasés nécessitant une protection nette et bien dimensionnée, notamment dans les tableaux de distribution où la continuité d’exploitation et la lisibilité de l’installation sont essentielles.
Configuration 3 pôles sans neutre pour circuits triphasés dédiés
Avec ses 3 pôles protégés et l’absence de connexion neutre, ce modèle est adapté aux circuits triphasés ne nécessitant pas de coupure du neutre. Cette configuration permet une protection homogène des trois phases et répond aux besoins courants des départs moteurs légers, équipements techniques, auxiliaires de distribution ou lignes spécifiques en environnement résidentiel évolué et petit tertiaire.
Courbe C 20 A pour les usages avec appels de courant modérés
Sa courbe de déclenchement C le destine aux circuits pouvant présenter un courant d’appel modéré au démarrage. C’est un choix pertinent lorsque l’on souhaite éviter les déclenchements intempestifs tout en conservant une protection adaptée aux usages électriques classiques en triphasé. Le calibre 20 A apporte un bon compromis entre tenue en service et protection des conducteurs sur les lignes correctement dimensionnées.
Pouvoir de coupure 3 kA à 400 V et limitation d’énergie de classe 3
Ce disjoncteur modulaire dispose d’un pouvoir de coupure assigné de 3 kA à 400 V selon EN 60898, avec une valeur de 4,5 kA à 230 V. Il convient ainsi aux installations pour lesquelles le niveau de courant de court-circuit présumé reste compatible avec cette capacité. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer lors d’un défaut, ce qui participe à une meilleure maîtrise des contraintes subies par l’installation en aval.
Format 3 modules compact pour une intégration simple au tableau
Grâce à sa largeur de 3 modules et à sa profondeur totale de 44 mm, ce disjoncteur TX³ s’intègre facilement dans un coffret ou un tableau modulaire. Son encombrement maîtrisé facilite l’organisation des rangées, la répartition des départs et la préparation d’ensembles de protection cohérents, même lorsque l’espace disponible doit être optimisé.
Caractéristiques électriques adaptées aux tableaux en courant alternatif
Prévu pour une tension de dimensionnement de 400 V en AC, ce modèle fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV apportent un niveau adapté aux contraintes habituelles des appareillages modulaires de tableau. Ces caractéristiques en font une solution pertinente pour constituer une protection triphasée claire, compatible avec les exigences d’un appareillage modulaire moderne.
Protection modulaire évolutive avec possibilité d’accessoires complémentaires
Ce disjoncteur accepte des dispositifs supplémentaires, ce qui permet de faire évoluer l’installation selon les besoins du tableau. Cette compatibilité est particulièrement utile lorsque l’on souhaite ajouter des fonctions de signalisation, de commande ou d’auxiliaire dans une architecture modulaire cohérente. Pour l’installateur comme pour le mainteneur, cela simplifie la création d’ensembles de protection plus complets sans changer de logique d’appareillage.
Un choix pertinent pour les départs triphasés en coffret de distribution
Avec son format tripolaire, son calibre 20 A, sa courbe C et son intégration en 3 modules, ce disjoncteur TX³ répond aux besoins de protection des départs triphasés dans les tableaux de distribution électrique. Il convient aux installations recherchant un appareillage modulaire lisible, bien calibré et simple à intégrer, tout en respectant les caractéristiques techniques attendues pour la protection des circuits triphasés 400 V.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 4.5 kA |
|---|---|
| Nombre de pôles (total) | 3 |
| Courant nominal | 20 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 3 |
| Largeur en unités de division | 3 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 3 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44 mm |
| Type de tension | AC |
| Tension d'isolement de mesure Ui | 500 V |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | oui |
| Classe de limitation énergétique | 3 |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 2 |
| Antidéflagrant | non |
| Product Carbon Footprint (CO2) | Estimation Sonepar |
| Poids net | 0,4 kg |
Produits de la même série que le produit consulté
Ce disjoncteur triphasé 3P est-il adapté à un tableau électrique modulaire standard ?
Oui, il est prévu pour un montage modulaire en tableau et occupe 3 modules de largeur. Il s’intègre donc dans une rangée de tableau prévue pour des disjoncteurs tripolaires.
Peut-on l’utiliser pour protéger un circuit triphasé sans neutre ?
Oui, ce modèle est un disjoncteur 3 pôles et le neutre n’est pas raccordé. Il convient donc à la protection d’un circuit triphasé uniquement, selon le schéma de câblage prévu.
Ce disjoncteur est-il compatible avec une installation en 400 V ?
Oui, il est donné pour une tension de dimensionnement de 400 V et fonctionne en courant alternatif. Il est donc adapté aux installations triphasées correspondantes.
Peut-on ajouter des accessoires ou des dispositifs complémentaires sur ce modèle TX³ ?
Oui, la fiche indique que des dispositifs supplémentaires sont possibles. Cela permet d’envisager des accessoires ou compléments compatibles avec la gamme, selon l’équipement du tableau.
Ce disjoncteur peut-il être installé dans un tableau encastré ?
Oui, le montage sous crépi est indiqué comme possible. Il peut donc être intégré dans une installation encastrée si le tableau et son environnement de pose le permettent.
Le bornier ou les parties accessibles sont-ils protégés au toucher ?
La classe de protection IP20 indique une protection contre le contact avec des doigts et contre les corps solides de petite taille. En revanche, ce niveau de protection ne le rend pas adapté à une exposition à l’eau ou à l’humidité.
