LEGRAND

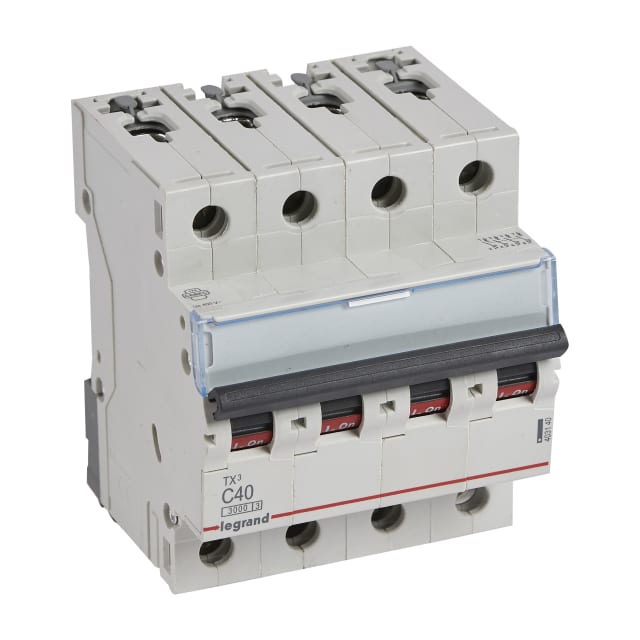

Disjoncteur tétrapolaire C40 400 V 4 modules 403140

Marque : LEGRAND Série : TX3 EAN : 3414970386045 SKU : 4790533 Réf. fabricant : 403140

Disjoncteur tétrapolaire 40 A courbe C, 400 V, 4 modules, pour protection et distribution électrique en tableau. Pouvoir de coupure 3 kA à 400 V, raccordement du neutre, série TX3.

43.64€ HTVA

Par 1 pièce

38 en stock

38 en stock

Quantité Prix HTVA Remise
0-2 43.64€ 0%
3-5 42.77€ 2%
6-10 42.33€ 3%
11+ 41.89€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Conducteur neutre à connection Disponibilité Prix HTVA
4790533 Réf. 4790533 Disjoncteur tétrapolaire C40 400 V 4 modules 403140 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
40 A
Conducteur neutre à connection
oui
4 40 A oui En stock 43.64€ HTVA par 1 pièce En stock
4790502 Réf. 4790502 Disjoncteur divisionnaire TX³ 1P C10 230/400V 403095
Nombre de pôles (total)
1
Courant nominal
10 A
Conducteur neutre à connection
non
1 10 A non En stock 88.51€ HTVA par 10 pièces En stock
4790509 Réf. 4790509 Disjoncteur bipolaire TX³ C2 230/400V 2 modules 403112
Nombre de pôles (total)
2
Courant nominal
2 A
Conducteur neutre à connection
non
2 2 A non En stock 19.01€ HTVA par 1 pièce En stock
4790510 Réf. 4790510 Disjoncteur bipolaire courbe C 4A 230/400V 403113
Nombre de pôles (total)
2
Courant nominal
4 A
Conducteur neutre à connection
non
2 4 A non En stock 18.36€ HTVA par 1 pièce En stock
4790511 Réf. 4790511 Disjoncteur modulaire bipolaire courbe C 6A 403114
Nombre de pôles (total)
2
Courant nominal
6 A
Conducteur neutre à connection
non
2 6 A non En stock 15.83€ HTVA par 1 pièce En stock
4790512 Réf. 4790512 Disjoncteur bipolaire C10 230/400V 2 modules 403115
Nombre de pôles (total)
2
Courant nominal
10 A
Conducteur neutre à connection
non
2 10 A non En stock 5.64€ HTVA par 1 pièce En stock
4790513 Réf. 4790513 Disjoncteur bipolaire C16 230/400V 2 modules 403116
Nombre de pôles (total)
2
Courant nominal
16 A
Conducteur neutre à connection
non
2 16 A non En stock 5.59€ HTVA par 1 pièce En stock
4790514 Réf. 4790514 Disjoncteur bipolaire C20 230/400 V TX³ 2 modules 403117
Nombre de pôles (total)
2
Courant nominal
20 A
Conducteur neutre à connection
non
2 20 A non En stock 5.59€ HTVA par 1 pièce En stock
4790515 Réf. 4790515 Disjoncteur bipolaire C25 230/400V 2 modules 403118
Nombre de pôles (total)
2
Courant nominal
25 A
Conducteur neutre à connection
non
2 25 A non En stock 8.46€ HTVA par 1 pièce En stock
4790516 Réf. 4790516 Disjoncteur bipolaire C32 230/400V TX³ 403119
Nombre de pôles (total)
2
Courant nominal
32 A
Conducteur neutre à connection
non
2 32 A non En stock 8.54€ HTVA par 1 pièce En stock
4790517 Réf. 4790517 Disjoncteur TX³ 3kA 2P C40 230/400V – 2 modules – 403120
Nombre de pôles (total)
2
Courant nominal
40 A
Conducteur neutre à connection
non
2 40 A non En stock 18.43€ HTVA par 1 pièce En stock
4790521 Réf. 4790521 Disjoncteur triphasé TX³ C16 400V 3 modules 403126
Nombre de pôles (total)
3
Courant nominal
16 A
Conducteur neutre à connection
non
3 16 A non En stock 29.33€ HTVA par 1 pièce En stock
4790522 Réf. 4790522 Disjoncteur triphasé C20 3P 400V TX³ 3 kA 403127
Nombre de pôles (total)
3
Courant nominal
20 A
Conducteur neutre à connection
non
3 20 A non En stock 29.33€ HTVA par 1 pièce En stock
4790523 Réf. 4790523 Disjoncteur tripolaire C25 400V TX³ 3 kA 403128
Nombre de pôles (total)
3
Courant nominal
25 A
Conducteur neutre à connection
non
3 25 A non En stock 29.33€ HTVA par 1 pièce En stock
4790524 Réf. 4790524 Disjoncteur tripolaire C32 400V TX³ 3kA 403129
Nombre de pôles (total)
3
Courant nominal
32 A
Conducteur neutre à connection
non
3 32 A non Sur commande 28.21€ HTVA par 1 pièce Sur commande
4790525 Réf. 4790525 Disjoncteur tripolaire C40 400 V TX³ 3 kA 403130
Nombre de pôles (total)
3
Courant nominal
40 A
Conducteur neutre à connection
non
3 40 A non En stock 32.85€ HTVA par 1 pièce En stock
4790528 Réf. 4790528 Disjoncteur tétrapolaire C10 400 V TX³ 403135
Nombre de pôles (total)
4
Courant nominal
10 A
Conducteur neutre à connection
oui
4 10 A oui Rupture de stock 42.55€ HTVA par 1 pièce Rupture de stock
4790529 Réf. 4790529 Disjoncteur tétrapolaire C16 400V TX³ 403136
Nombre de pôles (total)
4
Courant nominal
16 A
Conducteur neutre à connection
oui
4 16 A oui En stock 39.69€ HTVA par 1 pièce En stock
4790530 Réf. 4790530 Disjoncteur tétrapolaire C20 400V TX³ 403137
Nombre de pôles (total)
4
Courant nominal
20 A
Conducteur neutre à connection
oui
4 20 A oui En stock 39.69€ HTVA par 1 pièce En stock
4790531 Réf. 4790531 Disjoncteur 4 pôles C25 400V TX³ 4 modules 403138
Nombre de pôles (total)
4
Courant nominal
25 A
Conducteur neutre à connection
oui
4 25 A oui En stock 38.53€ HTVA par 1 pièce En stock
4790532 Réf. 4790532 Disjoncteur tétrapolaire C32 400V TX3 403139
Nombre de pôles (total)
4
Courant nominal
32 A
Conducteur neutre à connection
oui
4 32 A oui En stock 38.53€ HTVA par 1 pièce En stock

Disjoncteur tétrapolaire C40 pour protection des départs triphasés avec neutre

Ce disjoncteur modulaire tétrapolaire de courbe C est conçu pour la protection des circuits en 400 V AC nécessitant la coupure et la protection simultanées des quatre pôles. Avec un courant nominal de 40 A, il convient particulièrement aux départs triphasés avec neutre dans les tableaux de distribution, pour des applications où l’on recherche un appareillage compact, lisible et adapté aux installations modulaires.

Configuration 4 pôles protégés et encombrement réduit en 4 modules

Sa conception 4P avec 4 pôles protégés permet une protection homogène de l’ensemble du circuit. Son format en 4 modules facilite l’intégration dans un coffret ou un tableau électrique lorsque la place disponible doit être optimisée. La profondeur totale de 44 mm favorise une implantation propre dans les ensembles modulaires, tout en simplifiant l’organisation des rangées et le repérage des protections.

Courbe C 40 A adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C en 40 A est adaptée aux circuits supportant des pointes de courant modérées au démarrage, comme c’est fréquemment le cas sur de nombreux équipements d’alimentation et départs techniques. Ce profil de déclenchement aide à limiter les coupures intempestives tout en maintenant la fonction de protection contre les surcharges et les courts-circuits dans le cadre d’un usage conforme à son calibre.

Pouvoir de coupure et caractéristiques électriques pour réseaux AC 400 V

Ce modèle fonctionne en courant alternatif 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Son pouvoir de coupure assigné selon EN 60898 atteint 4,5 kA à 230 V et 3 kA à 400 V. Ces caractéristiques en font une solution cohérente pour la protection modulaire de circuits de distribution où le niveau de court-circuit attendu reste compatible avec ces valeurs.

Neutre raccordé et coupure simultanée pour une exploitation plus claire du circuit

La présence d’un conducteur neutre à connexion permet de traiter les départs tétrapolaires de manière complète, avec une lecture plus simple du circuit protégé et une coupure simultanée des conducteurs concernés. Ce point est particulièrement utile sur les installations triphasées avec neutre, lorsque l’on souhaite une protection modulaire dédiée dans le tableau plutôt qu’un montage partiel ou une combinaison hétérogène d’appareils.

Intégration dans la gamme modulaire TX3 avec accessoires complémentaires

Issu de la série TX3, ce disjoncteur est prévu pour recevoir des dispositifs supplémentaires compatibles. Cela permet d’envisager une évolution du tableau selon les besoins d’exploitation ou de signalisation, tout en conservant une base modulaire cohérente. Pour l’installateur comme pour le mainteneur, cette compatibilité de gamme facilite le choix d’un appareillage homogène dans les protections et la distribution électrique.

Protection modulaire pour tableau électrique en environnement intérieur

Avec un indice de protection IP20 et un degré de pollution 2, ce disjoncteur est destiné à être installé dans un environnement adapté, au sein d’un coffret ou d’un tableau assurant la protection de l’ensemble. Sa classe de limitation énergétique 3 constitue un atout pour la maîtrise des effets liés aux défauts, et son usage en appareillage modulaire s’intègre naturellement dans les ensembles de distribution électrique résidentiels, tertiaires ou techniques selon le dimensionnement de l’installation.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V4.5 kA
Nombre de pôles (total)4
Courant nominal40 A
Courbe de déclenchementC
Conducteur neutre à connectionoui
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v3 kA
Tension de dimensionnement400 V
Profondeur totale44 mm
Type de tensionAC
Tension d'isolement de mesure Ui500 V
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépioui
Classe de limitation énergétique3
Classe de protection (IP)IP20
Degré de pollution2
Antidéflagrantnon
Product Carbon Footprint (CO2)Estimation Sonepar
Poids net0,575 kg

Produits de la même série que le produit consulté

Ce disjoncteur tétrapolaire peut-il couper le neutre ?

Oui, ce modèle est prévu avec conducteur neutre à connexion et 4 pôles protégés, ce qui convient aux circuits tétrapolaires où le neutre doit être traité avec les phases.

Quelle place faut-il prévoir dans le tableau ?

Il occupe 4 modules de largeur, donc il faut réserver un emplacement de 4 pas de 18 mm sur le rail DIN.

Peut-on l’installer dans un tableau domestique ou tertiaire standard ?

Oui, il est conçu pour montage sur rail DIN dans des tableaux de répartition et de distribution compatibles avec la gamme modulaire TX3.

Ce disjoncteur est-il adapté à des circuits triphasés avec neutre ?

Oui, c’est précisément l’usage attendu d’un disjoncteur tétrapolaire : protection et coupure des trois phases plus du neutre, selon le schéma de câblage du circuit.

Quelles précautions prendre lors du remplacement d’un disjoncteur équivalent ?

Il faut vérifier le nombre de pôles, la largeur en modules, la courbe de déclenchement, le courant nominal et la compatibilité avec le tableau existant avant tout remplacement.

Ce disjoncteur convient-il pour ajouter des accessoires ou des dispositifs supplémentaires ?

Oui, la fiche indique que des dispositifs supplémentaires sont possibles, mais leur compatibilité doit être vérifiée avec la gamme exacte et la référence fabricant 403140.
