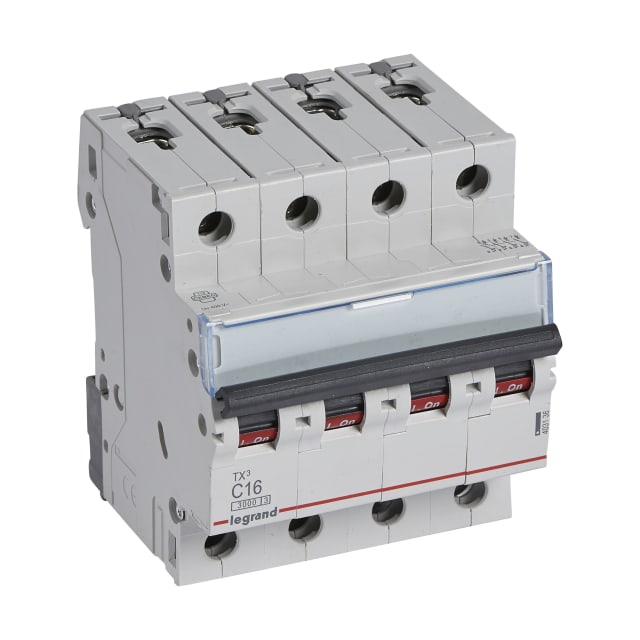

Disjoncteur tétrapolaire C16 400V TX³ 403136

Disjoncteur tétrapolaire C16 400 V pour protection des départs triphasés avec neutre

Ce disjoncteur tétrapolaire TX³ C16 400 V est conçu pour protéger efficacement les circuits triphasés avec neutre contre les surcharges et les courts-circuits. Son calibre 16 A convient aux départs nécessitant une protection précise sur les quatre pôles, avec neutre raccordable et quatre pôles protégés. Il trouve naturellement sa place dans un tableau de distribution modulaire lorsque l’installation exige une coupure simultanée des conducteurs actifs et une lecture claire du calibre pour les opérations de repérage et de maintenance.

Courbe C adaptée aux usages courants en distribution électrique

La courbe de déclenchement C rend ce disjoncteur particulièrement adapté aux circuits présentant des appels de courant modérés au démarrage. Elle convient bien aux lignes alimentant des équipements et usages classiques en environnement résidentiel, tertiaire ou technique, tout en conservant une protection réactive en cas de défaut. En pratique, ce profil de déclenchement aide à limiter les coupures intempestives sur des charges usuelles tout en assurant le niveau de protection attendu sur un départ en 400 V AC.

Format 4 modules pour intégration simple dans un tableau modulaire

Avec une largeur de 4 modules, ce disjoncteur quadripolaire s’intègre facilement dans les coffrets et tableaux où l’optimisation de l’espace reste essentielle. Son encombrement modulaire facilite l’organisation des rangées, le repérage des circuits et la constitution d’une distribution propre et lisible. Sa profondeur totale de 44 mm contribue également à une implantation pratique dans les enveloppes adaptées au matériel modulaire.

Caractéristiques électriques utiles pour le choix du bon appareil

Ce modèle affiche un courant nominal de 16 A, une tension de dimensionnement de 400 V en courant alternatif et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui atteint 500 V et sa tenue aux chocs Uimp est donnée pour 4 kV, des données importantes pour apprécier son comportement dans une architecture de distribution basse tension. Son pouvoir de coupure assigné Icn est de 4,5 kA à 230 V selon EN 60898 et de 3 kA à 400 V, ce qui permet de le sélectionner en cohérence avec le niveau de court-circuit présumé au point d’installation.

Protection sur 4 pôles et neutre raccordable pour circuits équilibrés ou mixtes

La présence de 4 pôles protégés et d’un neutre à connexion permet de sécuriser les départs nécessitant une protection complète sur l’ensemble des conducteurs. Cette configuration est particulièrement pertinente pour certaines alimentations triphasées avec neutre distribué, lorsque la continuité de protection sur tous les pôles fait partie du besoin fonctionnel du tableau. Pour l’installateur, cela simplifie aussi l’identification du bon appareillage dans les configurations où un simple 3P ne serait pas suffisant.

Conçu pour l’appareillage modulaire avec possibilités d’extensions

Ce disjoncteur TX³ accepte l’ajout de dispositifs supplémentaires, ce qui constitue un point intéressant pour faire évoluer l’équipement du tableau selon les besoins d’exploitation. Cette possibilité est utile lorsqu’un montage demande ensuite des auxiliaires ou accessoires compatibles afin d’enrichir les fonctions de signalisation ou de commande. Dans une logique de tableau évolutif, cela permet de conserver une base de protection modulaire cohérente sans repartir sur une architecture différente.

Données de pose et d’environnement à prendre en compte

Ce disjoncteur présente un indice de protection IP20, une classe de limitation énergétique 3 et un degré de pollution 2. Ces informations aident à confirmer son usage dans un environnement de tableau adapté, protégé et conforme aux conditions normales d’exploitation de l’appareillage modulaire. Le type de tension AC et les caractéristiques d’isolement complètent utilement le choix du produit pour une distribution 400 V stable, lisible et bien protégée.
