LEGRAND

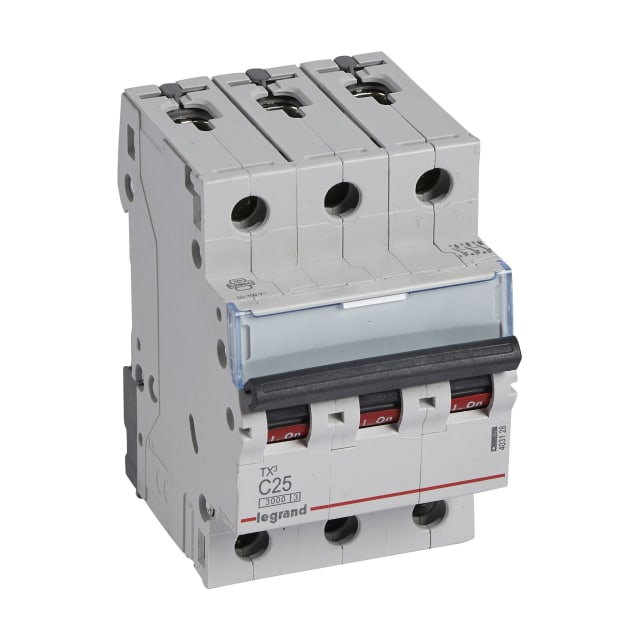

Disjoncteur tripolaire C25 400V TX³ 3 kA 403128

Marque : LEGRAND Série : TX3 EAN : 3245064031288 SKU : 4790523 Réf. fabricant : 403128

Disjoncteur tripolaire 25 A courbe C, 400 V, pouvoir de coupure 3 kA, format 3 modules. Idéal pour la protection et la distribution des circuits triphasés en tableau électrique.

29.33€ HTVA

Par 1 pièce

10 en stock

10 en stock

Quantité Prix HTVA Remise
0-2 29.33€ 0%
3-5 28.74€ 2%
6-10 28.45€ 3%
11+ 28.16€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Conducteur neutre à connection Disponibilité Prix HTVA
4790523 Réf. 4790523 Disjoncteur tripolaire C25 400V TX³ 3 kA 403128 Modèle sélectionné
Nombre de pôles (total)
3
Courant nominal
25 A
Conducteur neutre à connection
non
3 25 A non En stock 29.33€ HTVA par 1 pièce En stock
4790502 Réf. 4790502 Disjoncteur divisionnaire TX³ 1P C10 230/400V 403095
Nombre de pôles (total)
1
Courant nominal
10 A
Conducteur neutre à connection
non
1 10 A non En stock 88.51€ HTVA par 10 pièces En stock
4790509 Réf. 4790509 Disjoncteur bipolaire TX³ C2 230/400V 2 modules 403112
Nombre de pôles (total)
2
Courant nominal
2 A
Conducteur neutre à connection
non
2 2 A non En stock 19.01€ HTVA par 1 pièce En stock
4790510 Réf. 4790510 Disjoncteur bipolaire courbe C 4A 230/400V 403113
Nombre de pôles (total)
2
Courant nominal
4 A
Conducteur neutre à connection
non
2 4 A non En stock 18.36€ HTVA par 1 pièce En stock
4790511 Réf. 4790511 Disjoncteur modulaire bipolaire courbe C 6A 403114
Nombre de pôles (total)
2
Courant nominal
6 A
Conducteur neutre à connection
non
2 6 A non En stock 15.83€ HTVA par 1 pièce En stock
4790512 Réf. 4790512 Disjoncteur bipolaire C10 230/400V 2 modules 403115
Nombre de pôles (total)
2
Courant nominal
10 A
Conducteur neutre à connection
non
2 10 A non En stock 5.64€ HTVA par 1 pièce En stock
4790513 Réf. 4790513 Disjoncteur bipolaire C16 230/400V 2 modules 403116
Nombre de pôles (total)
2
Courant nominal
16 A
Conducteur neutre à connection
non
2 16 A non En stock 5.59€ HTVA par 1 pièce En stock
4790514 Réf. 4790514 Disjoncteur bipolaire C20 230/400 V TX³ 2 modules 403117
Nombre de pôles (total)
2
Courant nominal
20 A
Conducteur neutre à connection
non
2 20 A non En stock 5.59€ HTVA par 1 pièce En stock
4790515 Réf. 4790515 Disjoncteur bipolaire C25 230/400V 2 modules 403118
Nombre de pôles (total)
2
Courant nominal
25 A
Conducteur neutre à connection
non
2 25 A non En stock 8.46€ HTVA par 1 pièce En stock
4790516 Réf. 4790516 Disjoncteur bipolaire C32 230/400V TX³ 403119
Nombre de pôles (total)
2
Courant nominal
32 A
Conducteur neutre à connection
non
2 32 A non En stock 8.54€ HTVA par 1 pièce En stock
4790517 Réf. 4790517 Disjoncteur TX³ 3kA 2P C40 230/400V – 2 modules – 403120
Nombre de pôles (total)
2
Courant nominal
40 A
Conducteur neutre à connection
non
2 40 A non En stock 18.43€ HTVA par 1 pièce En stock
4790521 Réf. 4790521 Disjoncteur triphasé TX³ C16 400V 3 modules 403126
Nombre de pôles (total)
3
Courant nominal
16 A
Conducteur neutre à connection
non
3 16 A non En stock 29.33€ HTVA par 1 pièce En stock
4790522 Réf. 4790522 Disjoncteur triphasé C20 3P 400V TX³ 3 kA 403127
Nombre de pôles (total)
3
Courant nominal
20 A
Conducteur neutre à connection
non
3 20 A non En stock 29.33€ HTVA par 1 pièce En stock
4790524 Réf. 4790524 Disjoncteur tripolaire C32 400V TX³ 3kA 403129
Nombre de pôles (total)
3
Courant nominal
32 A
Conducteur neutre à connection
non
3 32 A non Sur commande 28.21€ HTVA par 1 pièce Sur commande
4790525 Réf. 4790525 Disjoncteur tripolaire C40 400 V TX³ 3 kA 403130
Nombre de pôles (total)
3
Courant nominal
40 A
Conducteur neutre à connection
non
3 40 A non En stock 32.85€ HTVA par 1 pièce En stock
4790528 Réf. 4790528 Disjoncteur tétrapolaire C10 400 V TX³ 403135
Nombre de pôles (total)
4
Courant nominal
10 A
Conducteur neutre à connection
oui
4 10 A oui Rupture de stock 42.55€ HTVA par 1 pièce Rupture de stock
4790529 Réf. 4790529 Disjoncteur tétrapolaire C16 400V TX³ 403136
Nombre de pôles (total)
4
Courant nominal
16 A
Conducteur neutre à connection
oui
4 16 A oui En stock 39.69€ HTVA par 1 pièce En stock
4790530 Réf. 4790530 Disjoncteur tétrapolaire C20 400V TX³ 403137
Nombre de pôles (total)
4
Courant nominal
20 A
Conducteur neutre à connection
oui
4 20 A oui En stock 39.69€ HTVA par 1 pièce En stock
4790531 Réf. 4790531 Disjoncteur 4 pôles C25 400V TX³ 4 modules 403138
Nombre de pôles (total)
4
Courant nominal
25 A
Conducteur neutre à connection
oui
4 25 A oui En stock 38.53€ HTVA par 1 pièce En stock
4790532 Réf. 4790532 Disjoncteur tétrapolaire C32 400V TX3 403139
Nombre de pôles (total)
4
Courant nominal
32 A
Conducteur neutre à connection
oui
4 32 A oui En stock 38.53€ HTVA par 1 pièce En stock
4790533 Réf. 4790533 Disjoncteur tétrapolaire C40 400 V 4 modules 403140
Nombre de pôles (total)
4
Courant nominal
40 A
Conducteur neutre à connection
oui
4 40 A oui En stock 43.64€ HTVA par 1 pièce En stock

Disjoncteur tripolaire C25 400V pour la protection des circuits triphasés

Ce disjoncteur modulaire tripolaire TX³ courbe C 25 A est conçu pour assurer la protection des circuits triphasés en 400 V AC. Il protège simultanément les trois pôles et convient aux départs de tableau qui alimentent des équipements ou lignes nécessitant une coupure coordonnée sur les trois phases. Son format 3 modules facilite son intégration dans les coffrets et tableaux de distribution.

Calibre 25 A et courbe C pour les usages courants en distribution

Avec un courant nominal de 25 A, ce disjoncteur répond aux besoins de protection de nombreux circuits de distribution triphasés. Sa courbe de déclenchement C est adaptée aux circuits présentant des appels de courant modérés au démarrage, ce qui en fait un choix pertinent pour des lignes techniques, des départs vers petits équipements motorisés ou des usages électriques généraux en environnement tertiaire et résidentiel avancé.

Pouvoir de coupure adapté aux tableaux modulaires TX³

Ce modèle affiche un pouvoir de coupure assigné de 3 kA à 400 V selon EN 60898, ainsi que 4,5 kA à 230 V. Il contribue ainsi à la protection contre les surcharges et les courts-circuits dans les installations où le niveau de courant de défaut compatible avec ce seuil a été vérifié. La classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Format compact 3 modules pour une implantation simple au tableau

Grâce à sa largeur de 3 unités de division et à sa profondeur totale de 44 mm, ce disjoncteur tripolaire s’intègre facilement dans les tableaux modulaires lorsque l’espace disponible doit être optimisé. Ce format compact permet de préserver de la place pour d’autres protections, appareillages ou accessoires de distribution, tout en conservant une lecture claire de l’implantation du coffret.

Caractéristiques électriques utiles pour une sélection précise

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V. Il dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des données importantes pour sélectionner une protection cohérente avec l’architecture du tableau. Le neutre n’est pas raccordé sur ce modèle, ce qui confirme son usage en véritable version 3P.

Compatibilité avec accessoires et logique de gamme TX³

Ce disjoncteur appartient à la série TX³, une gamme modulaire pensée pour les ensembles de protection et de distribution. Il accepte des dispositifs supplémentaires, ce qui permet d’envisager une évolution du tableau selon les besoins de signalisation ou de commande. Cet avantage est particulièrement utile lorsque l’installation doit rester lisible, homogène et évolutive au sein d’un même ensemble modulaire.

Une solution claire pour les tableaux de protection et distribution électrique

Avec sa configuration tripolaire, son calibre 25 A, sa courbe C et son encombrement réduit, ce disjoncteur modulaire 400 V répond à une logique de protection simple et efficace pour les tableaux électriques. Il s’adresse aux professionnels comme aux acheteurs avertis qui recherchent un disjoncteur triphasé TX³ bien dimensionné pour la protection de départs triphasés, sans complexifier inutilement l’implantation du coffret.

Documentation PDF

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V4.5 kA
Nombre de pôles (total)3
Courant nominal25 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés3
Largeur en unités de division3
Pouvoir de coupure assigné icn selon EN 60898 à 400 v3 kA
Tension de dimensionnement400 V
Profondeur totale44 mm
Type de tensionAC
Tension d'isolement de mesure Ui500 V
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépioui
Classe de limitation énergétique3
Classe de protection (IP)IP20
Degré de pollution2
Antidéflagrantnon
Product Carbon Footprint (CO2)Estimation Sonepar
Poids net0,418 kg

Produits de la même série que le produit consulté

Ce disjoncteur tripolaire peut-il être utilisé pour protéger une ligne triphasée ?

Oui, il est conçu pour une protection 3 pôles, donc pour couper et protéger les trois phases d’un circuit triphasé. Il convient aux tableaux de distribution où le neutre n’est pas raccordé sur ce disjoncteur.

Dans quel type de tableau peut-on l’installer ?

C’est un appareil modulaire prévu pour un montage sur rail DIN dans un tableau électrique. Avec une largeur de 3 modules, il prend la place de trois emplacements standards.

Est-ce un bon choix pour remplacer un disjoncteur tripolaire de même format ?

Oui, à condition de respecter le même nombre de pôles, le même calibre, le même type de courbe et la compatibilité du tableau. Il faut aussi vérifier que le pouvoir de coupure est adapté à l’installation existante.

Faut-il prévoir des accessoires supplémentaires pour l’intégrer au tableau ?

Selon la configuration du coffret, des accessoires peuvent être ajoutés. La compatibilité dépend surtout du tableau, du rail DIN, du peigne d’alimentation et des éléments déjà présents dans l’armoire.

Peut-on l’utiliser en rénovation ou en ajout dans un tableau existant ?

Oui, c’est un usage courant pour compléter ou remplacer une protection modulaire dans un tableau existant, si l’encombrement et la compatibilité électrique sont conformes à l’installation.

Ce disjoncteur est-il adapté à une installation en intérieur ?

Oui, c’est un appareil destiné à être installé dans un tableau électrique intérieur, avec un indice de protection IP20 une fois intégré correctement dans le coffret.
