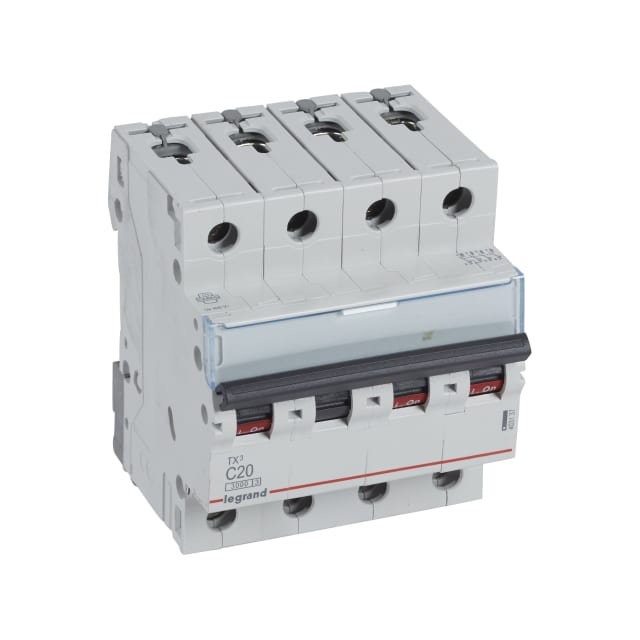

Disjoncteur tétrapolaire C20 400V TX³ 403137

Disjoncteur tétrapolaire C20 400V pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire tétrapolaire C20 400V de la gamme TX³ est conçu pour protéger efficacement les circuits triphasés avec neutre contre les surcharges et les courts-circuits. Avec ses 4 pôles protégés et son calibre 20 A, il convient aux départs de distribution nécessitant une coupure simultanée de l’ensemble des conducteurs actifs. Son format modulaire facilite son intégration dans un tableau électrique lorsque l’on recherche une protection claire, compacte et adaptée aux réseaux AC 400 V.

Courbe C 20 A : un choix adapté aux circuits avec appels de courant modérés

La courbe de déclenchement C rend ce disjoncteur particulièrement pertinent pour des usages courants en distribution électrique, notamment lorsque les équipements raccordés présentent un courant d’appel modéré au démarrage. Le calibre 20 A permet de protéger des lignes dédiées ou des départs techniques en conservant un bon équilibre entre continuité d’exploitation et niveau de protection. En environnement tertiaire, résidentiel étendu ou petit collectif, ce type de courbe est souvent retenu pour sa polyvalence sur les circuits alimentant plusieurs récepteurs.

Configuration 4 pôles protégés avec neutre raccordable

Sa conception tétrapolaire avec neutre à connexion permet de traiter proprement les installations en triphasé + neutre. Les 4 pôles sont protégés, ce qui apporte une lecture technique immédiate pour les monteurs et simplifie la cohérence de protection sur les départs concernés. Cette architecture est particulièrement adaptée aux tableaux où la coupure de l’ensemble des conducteurs doit être assurée dans un seul appareil, tout en conservant un encombrement limité à 4 modules.

Pouvoir de coupure et caractéristiques électriques pour tableaux modulaires

Ce modèle présente un pouvoir de coupure assigné de 4,5 kA à 230 V selon EN 60898 et de 3 kA à 400 V selon EN 60898. Il est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à son bon comportement dans un tableau modulaire correctement conçu. La classe de limitation énergétique 3 constitue également un point intéressant pour limiter les effets d’un défaut en aval.

Encombrement réduit pour une intégration simple dans le coffret

Avec une largeur de 4 unités de division et une profondeur totale de 44 mm, ce disjoncteur s’intègre facilement dans les coffrets et tableaux modulaires où chaque module compte. Ce faible encombrement permet d’optimiser la place disponible pour les autres protections, appareillages de commande ou accessoires de distribution. Pour les installateurs, c’est un avantage concret lors de la composition d’un tableau triphasé compact et lisible.

Protection au toucher et compatibilité avec des dispositifs complémentaires

Ce disjoncteur bénéficie d’un indice de protection IP20, adapté à son usage en tableau, avec un degré de pollution 2. Il peut recevoir des dispositifs supplémentaires, ce qui ouvre la voie à des montages évolutifs selon les besoins du coffret ou de l’installation. Cette possibilité est utile lorsque le tableau doit intégrer des fonctions complémentaires de signalisation ou de commande, tout en restant sur une base modulaire cohérente au sein de la gamme TX³.

Un appareil pensé pour les besoins de distribution en tableau électrique

Le disjoncteur tétrapolaire C20 400V TX³ répond aux attentes des professionnels qui recherchent une protection modulaire dédiée aux circuits triphasés avec neutre, sans complexité inutile. Son association entre calibre 20 A, courbe C, 4 pôles protégés et format 4 modules en fait une solution adaptée à la protection de départs dans les tableaux de distribution. C’est un choix pertinent lorsque l’objectif est d’obtenir une protection nette, bien dimensionnée et facile à intégrer dans une architecture modulaire.
