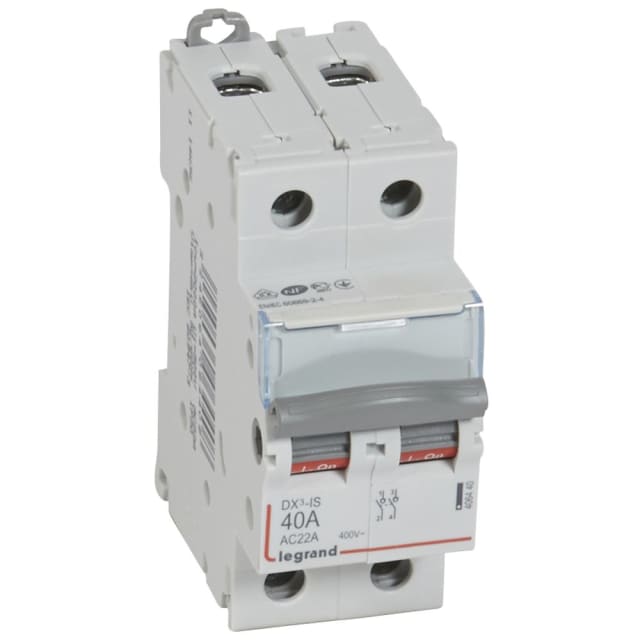

Interrupteur sectionneur DX³ bipolaire 40A 406440

Interrupteur sectionneur bipolaire 40 A pour coupure et sectionnement en tête d’installation

Cet interrupteur sectionneur DX³ bipolaire 40 A est conçu pour assurer la coupure et le sectionnement des circuits dans un tableau électrique. Son format 2 modules permet une intégration simple sur rail symétrique, tout en apportant une solution compacte pour les besoins de commande et d’isolement des départs. En version 2 pôles, il convient aux configurations nécessitant une coupure bipolaire nette et lisible.

Conception DX³-IS avec double coupure pour une manœuvre claire

Cette version DX³-IS dispose d’un système à double coupure et d’une commande par manette grise en face avant. Elle est prévue pour une utilisation comme interrupteur principal et comme interrupteur de sécurité, ce qui la rend particulièrement adaptée aux opérations de mise hors tension d’un circuit avant intervention. La coupure pleinement apparente recherchée sur ce type d’appareil facilite l’identification de l’état du circuit lors de l’exploitation du tableau.

Calibre 40 A et tension de service adaptée aux applications de distribution

Avec un courant permanent nominal de 40 A et une tension de service nominale pouvant aller jusqu’à 400 V en courant alternatif, cet interrupteur sectionneur répond aux usages courants de distribution modulaire. Sa catégorie d’emploi AC-22A le destine à la coupure de charges mixtes à composante résistive et inductive modérée, ce qui en fait un choix pertinent pour de nombreux circuits de répartition et de commande en environnement technique.

Montage en tableau électrique avec encombrement maîtrisé

Son gabarit compact de 35 mm de largeur, 83 mm de hauteur et 70,2 mm de profondeur permet d’optimiser l’espace disponible dans l’enveloppe. L’appareil est adapté à un montage en distributeur et se raccorde par bornes à vis, une configuration appréciée pour obtenir un serrage franc et une mise en œuvre cohérente dans les coffrets et tableaux de distribution. Sa façade IP20 participe à une intégration propre en face avant.

Possibilités de signalisation pour enrichir la fonction de coupure

L’appareil accepte un auxiliaire de signalisation de la gamme DX³, ce qui permet d’ajouter des retours d’état selon les besoins de l’installation. Les données disponibles indiquent la présence d’un contact auxiliaire ouvreur et d’un contact auxiliaire fermeur, utile pour remonter une information de position ou intégrer le sectionneur dans une logique de supervision, de report ou de gestion technique.

Usage pertinent pour maintenance, isolement et sécurisation des circuits

Ce modèle est particulièrement indiqué lorsqu’il faut isoler un circuit de manière simple, rapide et lisible dans un tableau modulaire. Il trouve naturellement sa place en tête de rangée, sur un départ dédié ou sur une distribution secondaire nécessitant une commande manuelle bipolaire. Son exécution en interrupteur de sécurité en fait une solution adaptée dès lors que l’objectif est de disposer d’un organe de coupure clair pour les opérations d’isolement électrique.

Un choix précis pour les installations modulaires en série DX³

Issu de la série DX³, cet interrupteur sectionneur s’intègre logiquement dans un ensemble modulaire homogène. Il convient aux professionnels et aux exploitants recherchant un appareil bipolaire 40 A, compact, à manette frontale, avec raccordement à vis et possibilité d’extension par auxiliaire. Pour un tableau électrique où la lisibilité de la coupure, la compacité et la fonction de sectionnement sont prioritaires, cette configuration 2 modules constitue une réponse claire et efficace.
