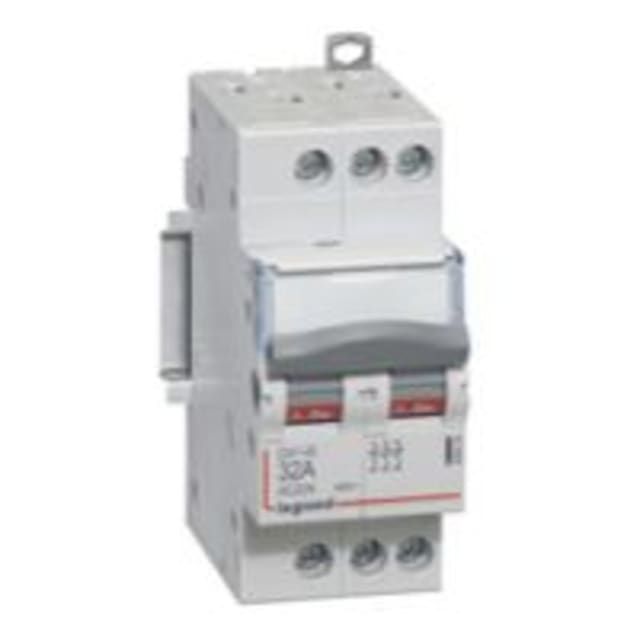

Interrupteur sectionneur tripolaire 32 A pour coupure et sectionnement en tête de ligne

Cet interrupteur sectionneur DX³ tripolaire 32 A est conçu pour assurer la coupure et le sectionnement des circuits dans un tableau électrique. Son fonctionnement en 3 pôles permet d’isoler simultanément les conducteurs concernés, ce qui en fait une solution adaptée aux installations de distribution nécessitant une commande claire, directe et visible. Il convient particulièrement pour une utilisation en tête d’installation ou en coupure de départ, avec une tension d’emploi allant jusqu’à 400 V en courant alternatif.

Format modulaire compact pour intégration en tableau

Ce modèle se distingue par son encombrement réduit en version modulaire, avec un montage sur rail symétrique de type EN 60715. Son format compact facilite l’intégration dans les coffrets et tableaux de répartition lorsque l’optimisation de place est importante. La commande par manette grise offre une lecture simple de la position de l’appareil et une manipulation rapide lors des opérations de mise hors tension, de consignation ou d’intervention.

Conçu pour une fonction d’interrupteur principal et d’interrupteur de sécurité

La configuration de cet appareil permet une utilisation en tant qu’interrupteur principal ainsi qu’en tant qu’interrupteur de sécurité. Il ne s’agit pas d’un interrupteur de maintenance ni d’un dispositif d’arrêt d’urgence, ce qui permet de bien le positionner dans une architecture de protection et de distribution. Pour l’installateur comme pour l’exploitant, cela apporte une fonction de coupure dédiée, lisible et cohérente avec les besoins de sectionnement d’un circuit ou d’une rangée.

Double coupure et sectionnement apparent pour une lecture plus nette de l’isolement

La gamme DX³-IS est prévue pour offrir une coupure pleinement apparente, avec contacts à double coupure. Ce point est particulièrement intéressant lorsque l’on recherche une fonction de sectionnement franche dans un tableau, notamment pour sécuriser une intervention en aval. L’appareil est donné pour un courant permanent nominal de 32 A et relève d’une catégorie d’emploi AC-22A, ce qui correspond à des usages de coupure en charge sur circuits de distribution.

Raccordement à vis et verrouillage pour une exploitation plus pratique

Le raccordement principal s’effectue par bornes à vis, un choix apprécié pour obtenir un serrage net et maîtrisé dans les applications de tableau. L’appareil est également verrouillable, ce qui permet d’ajouter une sécurité d’exploitation lors des opérations de condamnation ou de consignation. Cette caractéristique est utile pour éviter toute remise sous tension involontaire pendant une intervention sur l’installation ou sur un départ protégé.

Caractéristiques techniques utiles pour le choix du bon appareil

Cet interrupteur sectionneur dispose de 3 pôles, d’un courant assigné de 32 A, d’une tension de service nominale jusqu’à 690 V et d’une tension maximale d’emploi en alternatif de 400 V. Il présente une protection frontale IP20 et un pouvoir de tenue de courte durée Icw de 0,75 kA. Ses dimensions compactes, environ 35,6 mm de largeur, 83 mm de hauteur et 70,2 mm de profondeur, facilitent la vérification de compatibilité dans le tableau avant installation.

Un choix pertinent pour les tableaux de distribution DX³

Ce modèle s’intègre naturellement dans un environnement de distribution modulaire de la série DX³. Il est adapté à un montage en distributeur et peut accepter un auxiliaire de signalisation compatible de la gamme DX³ selon la configuration recherchée. Pour un besoin de coupure tripolaire 32 A en tableau, il constitue une réponse précise pour isoler un circuit, structurer une distribution et conserver une implantation propre dans un ensemble modulaire.
