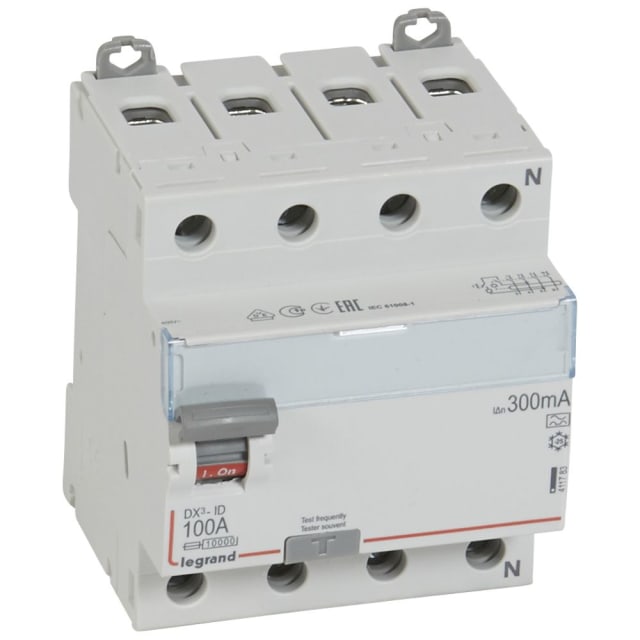

Interrupteur différentiel 4P 300mA 100A type A 411783

Interrupteur différentiel tétrapolaire pour tableau électrique triphasé

Cet interrupteur différentiel DX³ 4P 300 mA 100 A type A est conçu pour la protection différentielle des installations en 400 V. Son format tétrapolaire permet la coupure simultanée des 3 phases et du neutre, ce qui en fait une solution adaptée aux tableaux électriques triphasés nécessitant une protection générale ou de groupe de circuits. Son encombrement de 4 modules facilite son intégration dans un coffret ou une armoire sur barre DIN, sans surdimensionner l’espace disponible.

Sensibilité 300 mA pour protection différentielle de tête

Avec un courant de défaut assigné de 300 mA, cet interrupteur différentiel est destiné aux fonctions de protection différentielle en amont ou sur des départs spécifiques, lorsque ce niveau de sensibilité est recherché. Il contribue à détecter les défauts d’isolement et à assurer la coupure du circuit concerné. Son calibre de 100 A lui permet de s’intégrer dans des distributions électriques demandant une forte capacité de passage de courant, tout en conservant une lecture simple et claire du dispositif dans le tableau.

Type A pour circuits avec composantes alternatives et pulsées

La technologie type A permet la détection des défauts de courant différentiel alternatif ainsi que des composantes continues pulsées. Ce point est particulièrement important pour les circuits alimentant des équipements dont l’électronique de puissance peut générer ce type de défaut, comme certains appareils de commande, d’alimentation ou d’usage spécialisé. Ce choix apporte une réponse plus adaptée qu’un appareillage limité au type AC lorsqu’une installation comporte des usages électriques plus exigeants.

Installation simple sur rail DIN avec raccordement large section

Prévu pour un montage sur barre DIN, ce modèle s’installe facilement dans les tableaux et coffrets de distribution. Il accepte des sections de conducteur monofilaire de 0,75 à 50 mm² et multifilaire de 0,75 à 35 mm², ce qui offre une bonne souplesse de câblage selon la configuration de l’installation. Sa profondeur totale de 44 mm favorise une mise en œuvre propre dans les enveloppes électriques, y compris lorsque l’espace de câblage doit rester maîtrisé.

Caractéristiques électriques adaptées aux environnements de distribution

Ce dispositif fonctionne en 50 Hz avec une tension de dimensionnement de 400 V et une tension d’isolement Ui de 500 V. Sa tenue aux chocs électriques atteint 4 kV, tandis que sa résistance conditionnelle au court-circuit est donnée pour 10 kA. Ces caractéristiques en font un interrupteur différentiel cohérent pour les tableaux de distribution où l’on attend une protection différentielle nette, associée à un appareillage pensé pour les contraintes électriques courantes d’une installation tertiaire ou technique.

Appareillage DX³ pensé pour une intégration fonctionnelle

Issu de la gamme DX³, ce modèle dispose d’un dispositif de verrouillage et permet l’ajout d’accessoires complémentaires lorsque la configuration du tableau l’exige. Il n’est ni sélectif ni micro-retardé, ce qui oriente son usage vers des montages où une coupure différentielle directe est recherchée. Son indice de protection IP20 correspond à une installation dans une enveloppe appropriée, et sa finition grise s’intègre visuellement aux équipements modulaires de tableau.

Un choix pertinent pour les installations nécessitant 4 pôles et 100 A

Ce produit répond aux besoins des installateurs recherchant un interrupteur différentiel 4P 300 mA 100 A type A compact, lisible et facile à intégrer dans une distribution modulaire. Il convient lorsque le dimensionnement impose un appareil tétrapolaire capable de gérer un courant nominal élevé, avec une détection adaptée aux charges modernes. Pour l’acheteur, c’est une solution claire pour équiper un tableau électrique en protection différentielle type A, dans un format 4 modules pratique à sélectionner et à poser.
