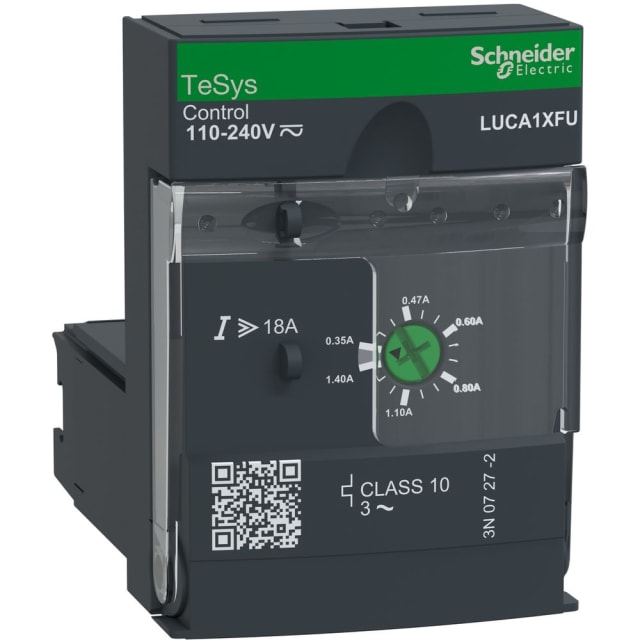

Unité de contrôle moteur TeSys U 0,35-1,4 A LUCA1XFU

Unité de contrôle moteur TeSys U pour protection complète des départs moteurs

Cette unité de contrôle moteur TeSys U est conçue pour constituer un démarreur-contrôleur moteur en association avec une base d’alimentation compatible de la gamme. Elle s’adresse aux applications de commande et de protection de moteurs triphasés nécessitant une gestion intégrée de la surcharge, du court-circuit, du déséquilibre de phase et de la perte de phase. Son format compact permet une intégration propre dans les ensembles de commande et de distribution où l’encombrement doit rester maîtrisé.

Plage de réglage 0,35 à 1,4 A pour les petits moteurs triphasés

Avec une zone de réglage de surcharge de 0,35 à 1,4 A et un courant permanent de mesure de 1,4 A, cette unité convient particulièrement aux petits moteurs triphasés. Elle permet d’ajuster la protection au plus près du courant nominal du moteur afin d’éviter un déclenchement inadapté tout en assurant une protection thermique et magnétique cohérente avec les besoins d’une installation industrielle ou tertiaire technique. Pour les applications de faible puissance, elle constitue une solution précise et lisible pour sécuriser le départ moteur sans surdimensionnement inutile.

Protection thermique magnétique avec déclenchement rapide sur court-circuit

L’appareil intègre une protection moteur de type thermique/magnétique avec déclencheur de court-circuit non retardé. Le seuil de déclenchement instantané est donné à 18 A, ce qui permet une réaction rapide en cas de défaut franc. Cette architecture de protection répond aux besoins essentiels d’un démarreur moteur : protéger le moteur contre les surcharges, limiter les effets d’un court-circuit et contribuer à la continuité d’exploitation en isolant rapidement le départ concerné. La classe de déclenchement 10 convient aux usages standards de démarrage moteur.

Fonction de protection de fuite à la terre et surveillance des défauts moteur

En plus des protections de base, cette unité apporte une fonction de protection de fuite à la terre orientée protection de l’équipement. Elle participe ainsi à une meilleure maîtrise des défauts d’isolement susceptibles d’affecter le départ moteur. La prise en compte de la perte de phase et du déséquilibre de phase renforce aussi la sécurité de fonctionnement du moteur, notamment dans les environnements où la stabilité de l’alimentation conditionne la tenue des machines et la longévité des organes entraînés.

Compatible avec les bases TeSys U pour composer un démarreur modulaire

Cette unité de contrôle est prévue pour être insérée dans des bases d’alimentation compatibles de la famille TeSys U, notamment LUB12, LUB32 et LUB38, afin de former un ensemble modulaire de commande et protection moteur. Cette conception facilite le choix de la configuration selon le calibre, le mode de démarrage et l’architecture du tableau. Pour l’installateur comme pour le mainteneur, cela permet de composer un départ moteur cohérent, évolutif et plus simple à identifier dans une logique de gamme homogène.

Alimentation de commande AC/DC pour intégration souple en armoire

L’unité fonctionne avec une alimentation de commande externe en AC/DC, avec une plage de 110 à 240 V en courant alternatif 50/60 Hz et 110 à 220 V en courant continu. Cette polyvalence d’alimentation facilite son intégration dans de nombreuses armoires de commande sans multiplier les variantes. Côté circuit de service, l’appareil est prévu pour une tension d’utilisation en AC jusqu’à 690 V, ce qui le rend adapté à des montages moteur courants au sein des ensembles de protection et de distribution.

Format compact pour tableaux et commandes moteur à encombrement réduit

Avec des dimensions de 45 mm de largeur, 66 mm de hauteur et 60 mm de profondeur, cette unité de contrôle moteur TeSys U se prête bien aux montages compacts dans les coffrets et armoires électriques. Son gabarit réduit aide à optimiser l’espace disponible sur les départs moteurs tout en conservant les fonctions de protection attendues sur ce type d’équipement. C’est un choix pertinent pour les intégrateurs recherchant une solution modulaire pour tableaux de commande, protections électriques spécifiques et variation ou commande moteur.

Une solution adaptée aux besoins essentiels de commande et protection moteur

Pour un départ moteur triphasé de petite puissance, cette unité de contrôle apporte une réponse claire : réglage de courant précis, protection surcharge et court-circuit, surveillance des défauts de phase et compatibilité avec les bases de la gamme TeSys U. Elle convient particulièrement aux ensembles où l’on attend une protection moteur complète dans un format modulaire, simple à intégrer dans un tableau industriel ou un coffret de distribution technique.
