Unité de contrôle moteur TeSys U 3-12 A 24 V CC LUCA12BL

Unité de contrôle moteur TeSys U pour départs moteurs triphasés jusqu’à 12 A

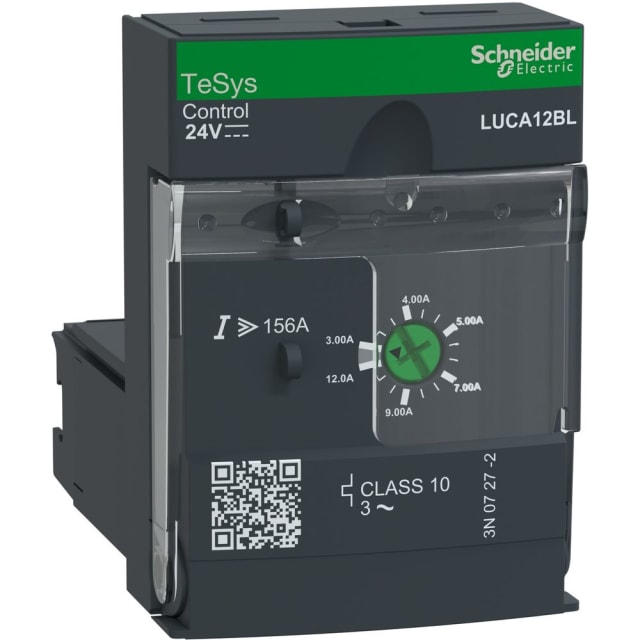

L’unité de contrôle moteur TeSys U LUCA12BL est conçue pour constituer, avec une base d’alimentation compatible de la gamme TeSys U, un démarreur moteur compact dédié aux applications triphasées. Elle prend en charge un courant réglable de 3 à 12 A et convient aux moteurs jusqu’à 5,5 kW à 400…440 V. Son format enfichable permet de créer un ensemble de commande et de protection cohérent, particulièrement adapté aux armoires industrielles où la compacité, la lisibilité des réglages et la rapidité d’intervention sont recherchées.

Protection thermique et magnétique intégrée pour le moteur

Cette unité assure la protection contre les surcharges et les courts-circuits grâce à un déclencheur thermique/magnétique. Le réglage de surcharge de 3 à 12 A permet d’ajuster précisément la protection au courant nominal du moteur, ce qui aide à limiter les déclenchements inadaptés tout en conservant une protection efficace de l’installation. Le déclenchement de surcharge en classe 10 convient aux usages courants de démarrage moteur, tandis que la protection contre le court-circuit agit sans temporisation, avec un seuil de déclenchement non retardé de 156 A.

Fonctions utiles en exploitation : perte de phase et défaut à la terre

Au-delà de la protection de base, ce modèle intègre aussi une prise en compte de la perte de phase et du déséquilibre de phase, éléments importants pour préserver le bon fonctionnement des moteurs triphasés. Il dispose également d’une fonction de protection contre les défauts à la terre orientée protection de l’équipement. Pour l’exploitant, cela apporte une solution plus complète qu’un simple appareillage de coupure, en réunissant dans un seul module les fonctions essentielles de surveillance et de protection moteur.

Commande en 24 V CC adaptée aux circuits de contrôle industriels

La commande s’effectue en 24 V courant continu, une tension très répandue dans les circuits de pilotage d’équipements industriels. Cette configuration facilite l’intégration dans les architectures de commande existantes, notamment lorsque les automatismes, relais d’interface ou API sont déjà déployés en 24 V CC. L’unité est prévue pour une alimentation de commande externe et s’utilise avec les bornes de contrôle de la base d’alimentation associée, ce qui permet de constituer un départ moteur clair et bien structuré.

Montage enfichable sur base d’alimentation compatible TeSys U

Cette unité de contrôle ne s’utilise pas seule : elle vient s’insérer en face avant sur une base d’alimentation compatible de la famille TeSys U, notamment les bases LUB12, LUB32 et LUB38. Cette conception modulaire simplifie la constitution du démarreur et accélère les opérations de maintenance ou de remplacement. Dans un environnement de production, ce principe enfichable est particulièrement apprécié lorsque l’on souhaite intervenir rapidement sur un départ moteur sans revoir l’ensemble du câblage de puissance.

Format compact pour intégration en coffret ou armoire

Avec une largeur de 45 mm, une hauteur de 66 mm et une profondeur de 60 mm, cette unité de contrôle moteur s’intègre facilement dans les ensembles compacts. Son encombrement réduit permet d’optimiser l’espace disponible dans les coffrets et armoires électriques, tout en conservant un accès pratique au réglage du courant. Pour les tableaux de commande comportant plusieurs départs moteurs, ce format favorise une implantation ordonnée et une lecture plus rapide des appareillages.

Une solution adaptée aux besoins de démarrage moteur standard

La version LUCA12BL répond aux besoins de protection moteur standard pour des applications industrielles générales. Elle convient lorsque l’objectif est de disposer d’un départ moteur modulaire associant commande et protection dans un même système TeSys U, sans aller vers des fonctions de communication avancées. C’est un choix pertinent pour les intégrateurs, tableautiers et services maintenance qui recherchent une unité de contrôle moteur 3 pôles avec réglage de 3 à 12 A, commande 24 V CC et protection complète des moteurs triphasés.
