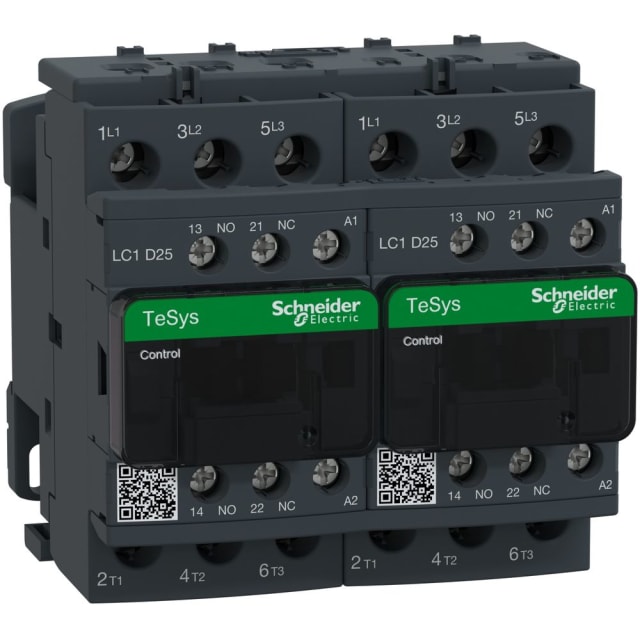

Contacteur inverseur 25A triphasé 230V AC LC2D25P7

Contacteur inverseur triphasé 25A pour commande de moteur

Le contacteur inverseur 25A triphasé 230V AC LC2D25P7 est conçu pour les applications de commande moteur nécessitant l’inversion du sens de rotation dans un ensemble compact et prêt à intégrer dans une armoire électrique. Issu de la gamme TeSys Deca, il s’agit d’un contacteur à inversion 3 pôles adapté aux circuits de puissance jusqu’à 25 A en AC-3, avec une puissance de service de 11 kW à 400 V. Cette configuration en fait un choix pertinent pour de nombreux départs moteurs en environnement tertiaire, industriel ou technique.

Configuration inverseuse prête à câbler dans le tableau

Ce modèle réunit une fonction d’inversion directement intégrée, avec raccordement à vis pour le circuit principal comme pour les circuits auxiliaires et de commande. Son exécution facilite l’intégration dans les tableaux de distribution et de commande, notamment lorsqu’il faut piloter un moteur triphasé dans les deux sens de marche. Les 3 contacts principaux à fermeture assurent la commutation de puissance, tandis que les contacts auxiliaires intégrés apportent des possibilités utiles pour le report d’état, l’asservissement ou la logique de commande.

Bobine de commande 230 V AC 50/60 Hz

Le LC2D25P7 est équipé d’une bobine de commande en 230 V AC compatible 50 et 60 Hz, ce qui simplifie son alimentation sur des circuits de commande standards en courant alternatif. Cette caractéristique permet une mise en œuvre directe dans de nombreux coffrets sans ajout d’interface spécifique. Le produit fonctionne en tension de commande AC exclusivement, sans alimentation de bobine en courant continu, ce qui oriente clairement son usage vers les architectures classiques de commande électromécanique.

Capacité électrique adaptée aux charges moteur

Avec un courant assigné de 25 A en AC-3 à 400 V et 40 A en AC-1 à 400 V, ce contacteur inverseur répond à la fois aux besoins de commande de moteurs et à certaines charges plus générales selon le type d’utilisation. Sa puissance nominale de 11 kW à 400 V en AC-3 permet de dimensionner correctement les départs moteurs courants tout en conservant une lecture simple des performances. La présence d’une puissance de fonctionnement nominale NEMA de 11,2 kW complète l’identification technique pour les projets où cette donnée est utile à la sélection.

Montage pratique en armoire et encombrement maîtrisé

Grâce à son format compact de 90 mm de largeur, 85 mm de hauteur et 92 mm de profondeur, ce contacteur inverseur trouve facilement sa place dans un coffret ou sur un châssis de commande. Il peut être monté sur barre profilée, ce qui facilite l’implantation dans les tableaux modulaires ou les armoires de contrôle. Ce gabarit maîtrisé est particulièrement intéressant lorsque l’espace disponible doit être optimisé sans sacrifier la fonction d’inversion.

Raccordement à vis pour une connexion nette et accessible

Le choix du raccordement à vis sur les circuits principaux, auxiliaires et de commande permet une connexion claire, robuste et facile à contrôler lors de l’installation ou de la maintenance. Ce type de bornier convient bien aux intégrateurs, tableautiers et installateurs recherchant une solution simple à câbler dans des ensembles de distribution électrique et d’automatisme. L’accessibilité du raccordement contribue aussi à une intervention plus rapide lors des opérations de repérage, de remplacement ou d’évolution du câblage.

Protection et usage en environnement d’armoire

Ce modèle présente un indice de protection IP20, adapté à une intégration à l’intérieur d’un coffret, d’une armoire ou d’un ensemble protégé. Il est donc destiné à être utilisé dans une enveloppe appropriée, en cohérence avec les bonnes pratiques de réalisation de tableaux électriques. Cette configuration répond aux besoins des installations où la protection fonctionnelle est assurée par l’ensemble du coffret plutôt que par le seul appareil.

Un choix précis pour inversion de sens en gamme TeSys Deca

Pour un projet de commande moteur demandant un contacteur inverseur triphasé 25A avec bobine 230V AC, ce modèle TeSys Deca se distingue par sa lecture technique claire, sa compatibilité avec le montage en tableau et sa capacité à gérer l’inversion de marche dans un encombrement contenu. Il convient particulièrement aux applications où l’on recherche un appareillage de commande moteur bien identifié, simple à intégrer et cohérent avec une architecture de protection et de distribution électrique professionnelle.
