Disjoncteur moteur magnétothermique 1-1,6A GV2ME06

Protection moteur magnétothermique compacte pour départs triphasés

Le disjoncteur moteur magnétothermique GV2ME06 est conçu pour la commande manuelle et la protection des moteurs triphasés de petite puissance. Sa technologie thermo-magnétique combine la protection contre les surcharges et la protection contre les courts-circuits dans un seul appareil compact à 3 pôles. Il convient particulièrement aux départs moteurs nécessitant un réglage précis entre 1 et 1,6 A, avec une utilisation adaptée aux applications autour de 0,37 à 0,55 kW à 400 V selon le moteur et ses conditions d’exploitation.

Réglage précis de 1 à 1,6 A pour adapter la protection au moteur

Sa plage de réglage thermique de 1 à 1,6 A permet d’ajuster la protection au courant nominal du moteur afin d’éviter les déclenchements inadaptés tout en assurant une coupure efficace en cas de surcharge. Ce positionnement en fait un choix pertinent pour les installations où la justesse du calibre est essentielle, notamment sur les petits moteurs triphasés. La sensibilité aux chutes de phase apporte en plus une sécurité utile pour protéger le moteur contre les déséquilibres susceptibles d’échauffer les enroulements.

Déclenchement magnétique intégré pour la protection contre les courts-circuits

En complément de la protection thermique, ce modèle intègre un déclencheur magnétique instantané réglé pour intervenir rapidement en cas de défaut franc. Le seuil de déclenchement non différé indiqué à 22,5 A permet de sécuriser efficacement la ligne moteur face aux courts-circuits. Avec un pouvoir de coupure Icu de 100 kA à 400 V en courant alternatif, ce disjoncteur moteur répond aux besoins des tableaux et armoires où un niveau élevé de tenue au défaut est recherché.

Commande par bouton-poussoir pour un usage clair en façade

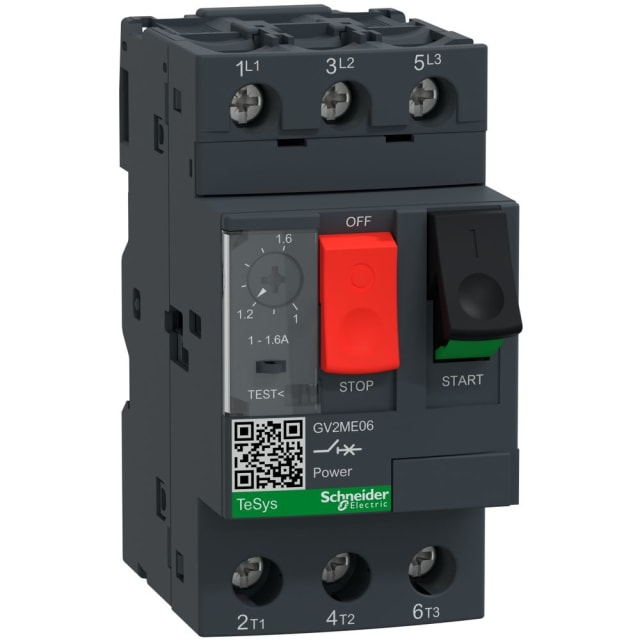

Le GV2ME06 se présente sous la forme d’un appareil complet dans un boîtier, avec commande par bouton-poussoir en façade. Cette exécution facilite les manœuvres de marche et d’arrêt directement sur l’appareil dans les ensembles de commande moteur. Ce format est apprécié dans les armoires et coffrets électriques où l’on recherche une commande simple, visible et immédiatement accessible pour l’exploitation comme pour la maintenance.

Format compact 45 mm pour intégration en coffret et armoire

Avec une largeur de 45 mm, une hauteur de 89 mm et une profondeur de 78,2 mm, ce disjoncteur moteur s’intègre facilement dans les espaces de câblage contraints. Son encombrement maîtrisé permet d’optimiser l’implantation des protections dans les tableaux de distribution et les départs moteurs. Son indice de protection IP20 le destine à une intégration dans une enveloppe adaptée, en cohérence avec les usages en coffret ou armoire électrique.

Raccordement à vis pour une connexion stable et pratique

Le raccordement principal par vis convient aux installations recherchant une connexion simple à mettre en œuvre et adaptée aux habitudes de câblage en environnement tertiaire ou industriel. Ce type de borne facilite le serrage des conducteurs lors de l’installation et des opérations de remplacement. Pour l’installateur, c’est un avantage concret sur les départs moteurs compacts où la lisibilité du câblage et l’accessibilité des connexions jouent un rôle important.

Large plage de tension d’emploi pour de nombreuses configurations

Ce disjoncteur moteur fonctionne sur une tension de service nominale de 230 à 690 V, ce qui lui permet de s’intégrer dans différentes architectures de commande et de protection moteur. Sa catégorie d’usage en fait une solution adaptée aux applications moteur en courant alternatif, avec des repères de puissance utiles comme 0,25 kW à 230 V et jusqu’à 0,55 kW à 400 V suivant les conditions d’emploi. Cette polyvalence facilite le choix du bon appareil dans une logique de cohérence de gamme pour les ensembles moteur.

Une solution technique adaptée aux départs moteurs de petite puissance

Ce modèle de la série TeSys Deca frame 2 répond aux besoins des professionnels qui recherchent un disjoncteur moteur compact, calibré finement et orienté protection dédiée du moteur. Avec protection thermique intégrée, déclenchement magnétique, détection des chutes de phase et construction 3 pôles, il constitue une réponse technique complète pour équiper un départ moteur de petite puissance dans un tableau de protection et de distribution électrique.
