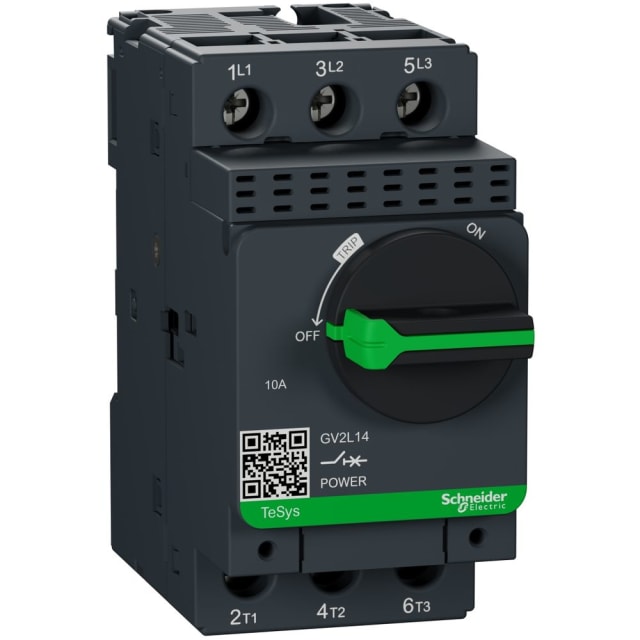

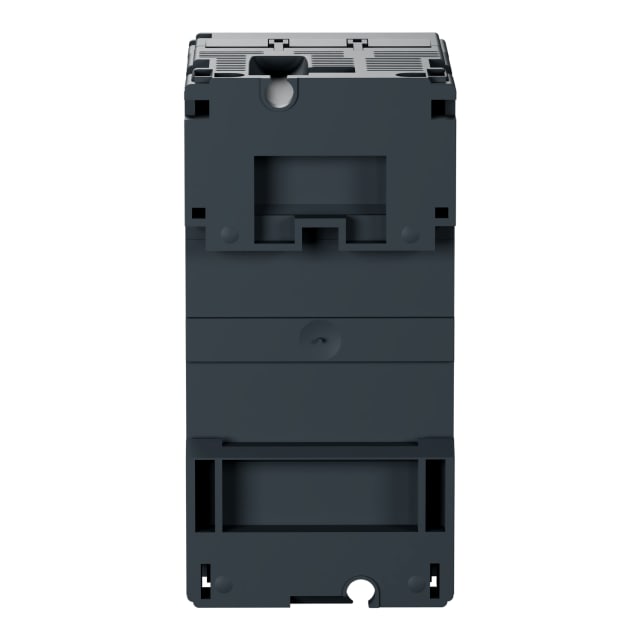

Disjoncteur moteur magnétique 10A 3 pôles GV2L14

Disjoncteur moteur magnétique 10A 3 pôles pour départ moteur triphasé

Le GV2L14 est un disjoncteur moteur magnétique 3 pôles conçu pour la protection des départs moteurs triphasés. Calibré à 10 A, il convient aux applications moteur jusqu’à 4 kW en AC-3 sous 400 V, avec également une valeur de 2,2 kW sous 230 V. Son format compact en boîtier complet facilite son intégration dans une armoire ou un tableau de distribution lorsque l’on recherche une protection dédiée au circuit moteur avec commande manuelle directe.

Protection magnétique dédiée aux courts-circuits et forts appels de courant

Ce modèle utilise une technique de déclenchement magnétique, sans protection thermique intégrée. Il est donc particulièrement adapté aux configurations où la protection contre les courts-circuits doit être dissociée de la protection surcharge. Le déclenchement non différé est donné pour 10 A avec un niveau de déclenchement élevé, adapté aux moteurs présentant des appels de courant importants au démarrage. Pour une protection moteur complète contre les surcharges, il s’associe avec un relais thermique compatible de la gamme prévue à cet effet.

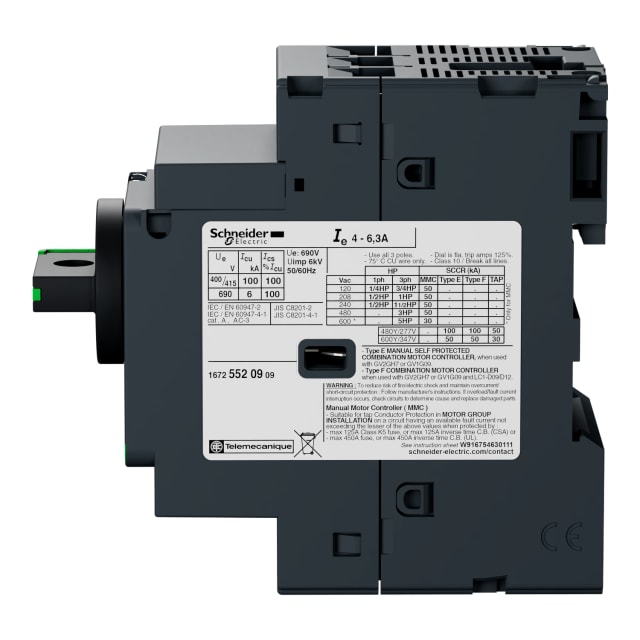

Pouvoir de coupure élevé pour une protection robuste en environnement industriel

Le pouvoir de coupure Icu atteint 100 kA à 400 V en courant alternatif, ce qui en fait un choix pertinent pour les installations où le niveau de court-circuit présumé impose un appareil de protection à forte tenue. La tension de service nominale peut aller jusqu’à 690 V, ce qui élargit son champ d’utilisation sur de nombreux circuits de commande et de puissance moteur. Cette capacité de coupure élevée permet de sécuriser efficacement le départ moteur tout en conservant un encombrement maîtrisé.

Commande rotative simple et adaptée à la manœuvre de l’appareil

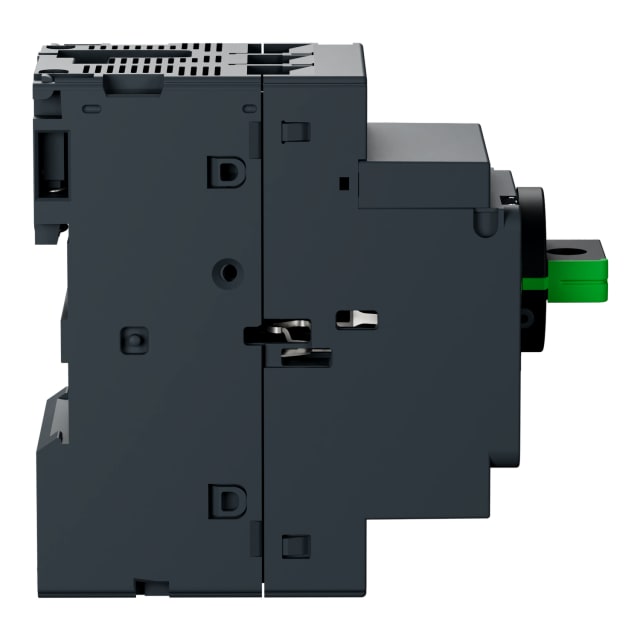

Le disjoncteur moteur est équipé d’un bouton rotatif de commande, pratique pour les opérations de marche/arrêt et d’isolement local du circuit selon l’architecture retenue. Cette exécution apporte une lecture claire de la position de l’appareil et une manipulation directe en façade. Pour les intégrateurs comme pour les mainteneurs, ce type de commande est apprécié sur les ensembles de protection moteur nécessitant une exploitation lisible et rapide.

Raccordement à vis pour un câblage net et sécurisé

Le raccordement principal s’effectue par bornes à vis, une solution éprouvée pour obtenir un serrage précis et un câblage propre dans les tableaux électriques. Cette conception convient bien aux montages soignés en coffret, notamment lorsqu’il faut assurer une bonne tenue des conducteurs dans le temps. L’appareil est en version 3 pôles, ce qui répond aux besoins courants des départs moteurs triphasés et simplifie l’intégration dans une chaîne de protection et de commande.

Format compact pour coffrets et tableaux de distribution

Avec une largeur de 45 mm, une hauteur de 89 mm et une profondeur de 97 mm, ce disjoncteur moteur magnétique s’intègre facilement dans les espaces restreints. Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une armoire adaptée. Sa puissance dissipée de 1,8 W contribue également à une intégration cohérente dans les ensembles où la maîtrise de l’échauffement interne fait partie des critères de conception.

Choix pertinent pour les montages nécessitant une protection moteur dissociée

Ce modèle convient particulièrement lorsque l’on souhaite séparer la fonction de protection magnétique de la fonction thermique. Il est sensible aux chutes de phase, un point important pour la protection des moteurs triphasés exposés à ce type de défaut. L’absence de commutateur auxiliaire intégré et de déclencheur à sous-tension intégré permet de partir d’une base simple, à compléter selon les besoins du montage avec les accessoires et organes associés de la gamme TeSys Deca.
