Disjoncteur moteur magnétique 3P 4A GV2L08

Disjoncteur moteur magnétique 3P 4 A pour protection dédiée des départs moteurs

Le disjoncteur moteur magnétique 3P 4A GV2L08 est conçu pour la protection spécifique des moteurs triphasés lorsque l’application exige un déclenchement magnétique calibré à 4 A. Son format 3 pôles permet la coupure des trois phases, avec une sensibilité aux chutes de phase adaptée aux circuits moteurs. Cette exécution magnétique, sans protection thermique intégrée, convient particulièrement aux montages où la protection surcharge est gérée séparément dans l’architecture de commande et de protection.

Solution adaptée aux moteurs triphasés jusqu’à 1,5 kW à 400 V

Ce modèle est prévu pour des applications moteur en AC-3, avec une puissance de service de 1,5 kW à 400 V et 0,75 kW à 230 V. Il répond ainsi aux besoins courants de protection de petits moteurs triphasés dans les armoires, coffrets et ensembles de distribution industrielle. Son courant permanent assigné de 4 A et son seuil magnétique défini en font un choix cohérent lorsque le cahier des charges impose une protection précise sur une intensité nominale fixe.

Déclenchement magnétique sans relais thermique intégré

Le GV2L08 repose sur une technique de déclenchement magnétique, sans protection thermique embarquée. Ce positionnement est important pour les intégrateurs et tableautiers qui souhaitent dissocier la protection contre les courts-circuits de la protection contre les surcharges. Dans ce type de configuration, l’appareil s’intègre facilement dans une chaîne de protection moteur complétée par un relais thermique compatible, afin d’obtenir une réponse technique plus ciblée selon l’exploitation réelle du départ moteur.

Pouvoir de coupure élevé pour renforcer la sécurité du départ moteur

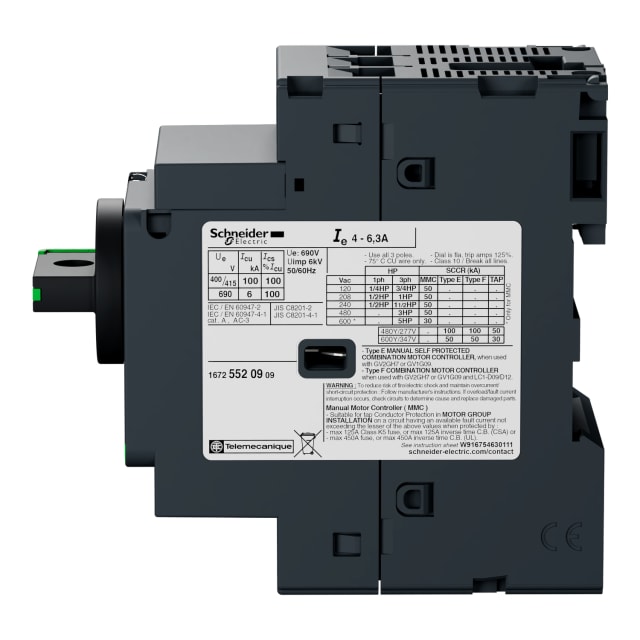

Avec un pouvoir de coupure Icu de 100 kA à 400 V en courant alternatif, ce disjoncteur moteur magnétique se distingue par sa capacité à faire face à des courants de défaut importants. Cet atout est particulièrement apprécié dans les tableaux de protection et de distribution où le niveau de court-circuit présumé impose un appareil capable d’assurer une coupure adaptée. Pour l’installateur, cela facilite le choix d’une protection moteur compacte dans des environnements électriques exigeants.

Commande par bouton rotatif pour une utilisation claire en façade

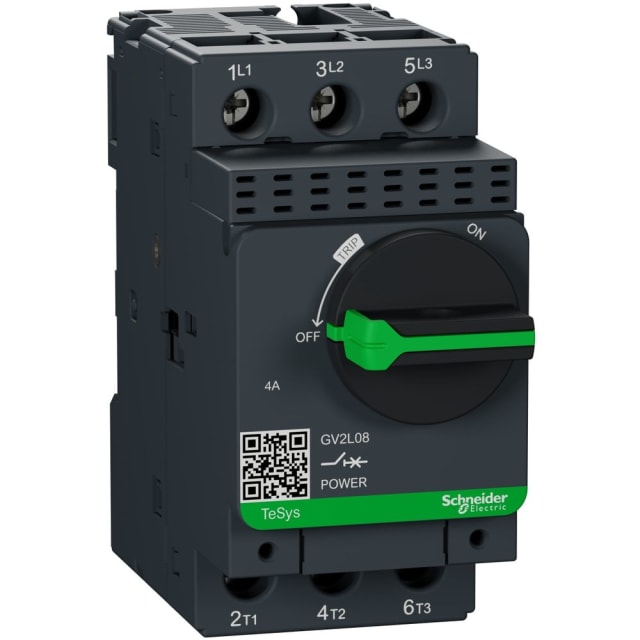

L’appareil complet est équipé d’un bouton rotatif, une exécution de commande appréciée pour sa lisibilité et sa simplicité d’exploitation. Ce mode de manœuvre permet une commande franche du départ moteur, avec une identification visuelle immédiate de la position de l’appareil. Dans un coffret ou une armoire, ce type de commande contribue à une exploitation plus pratique lors des opérations de mise en service, d’arrêt ou d’isolement fonctionnel du circuit concerné.

Raccordement à vis et encombrement compatible avec les intégrations en tableau

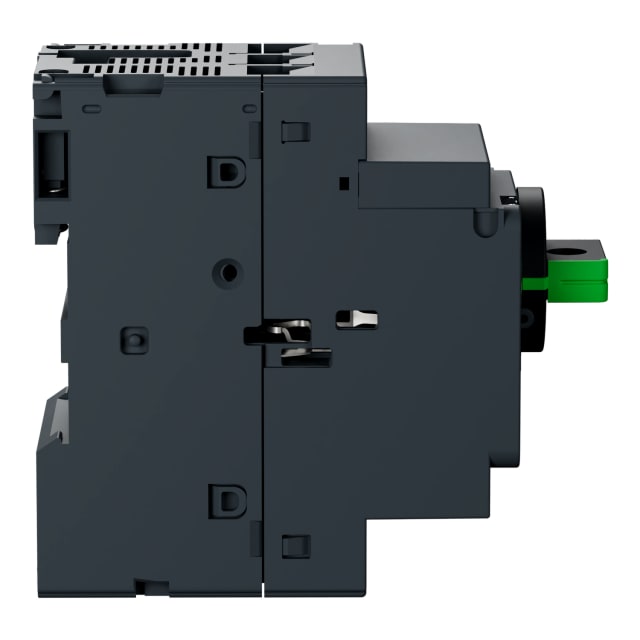

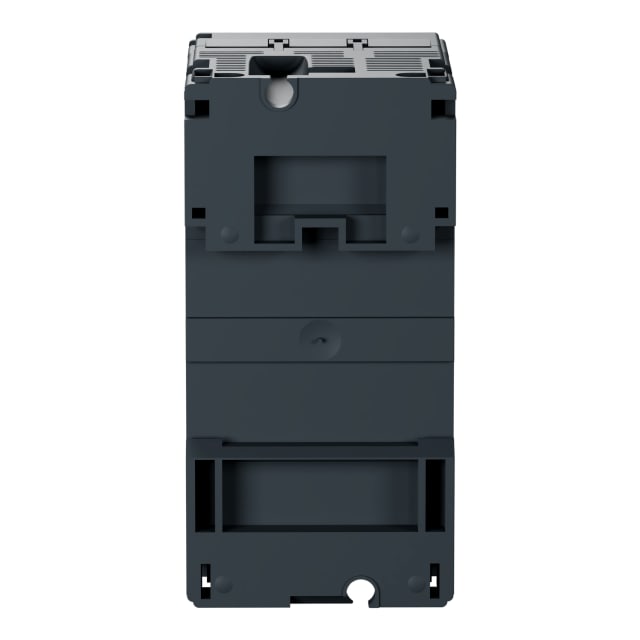

Le raccordement principal s’effectue par bornes à vis, une solution courante en câblage d’armoire pour obtenir un serrage direct et une mise en œuvre simple. Avec des dimensions de 45 mm de large, 89 mm de haut et 97 mm de profondeur, ce disjoncteur moteur TeSys Deca frame 2 trouve facilement sa place dans de nombreux ensembles de protection. Son indice de protection IP20 correspond à une installation dans un volume protégé, typiquement à l’intérieur d’un coffret ou d’un tableau électrique.

Un choix pertinent pour les montages moteurs techniques et sélectifs

Ce disjoncteur moteur 3P 4 A s’adresse aux professionnels recherchant une protection magnétique dédiée, sans fonction thermique intégrée ni déclencheur à sous-tension incorporé. L’absence de commutateur auxiliaire intégré laisse également la liberté d’adapter le montage avec les accessoires réellement utiles au projet. Grâce à son positionnement technique clair, il convient aux installations où chaque fonction de protection, de commande et de signalisation est sélectionnée séparément pour construire un départ moteur cohérent, lisible et maîtrisé.
