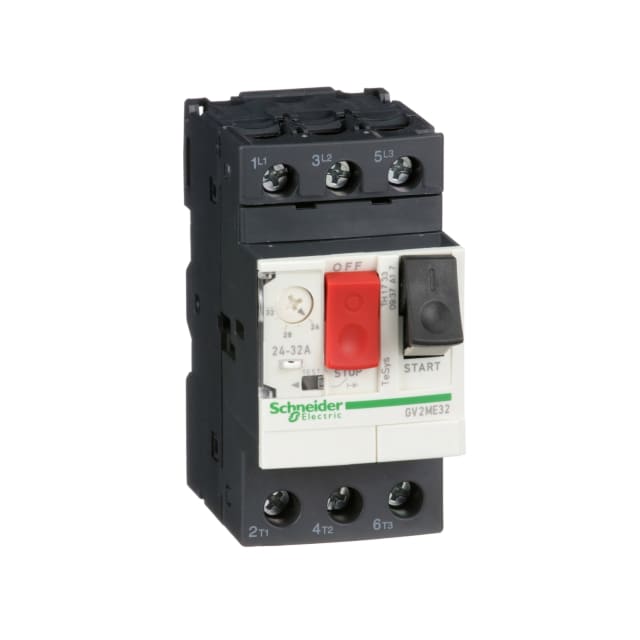

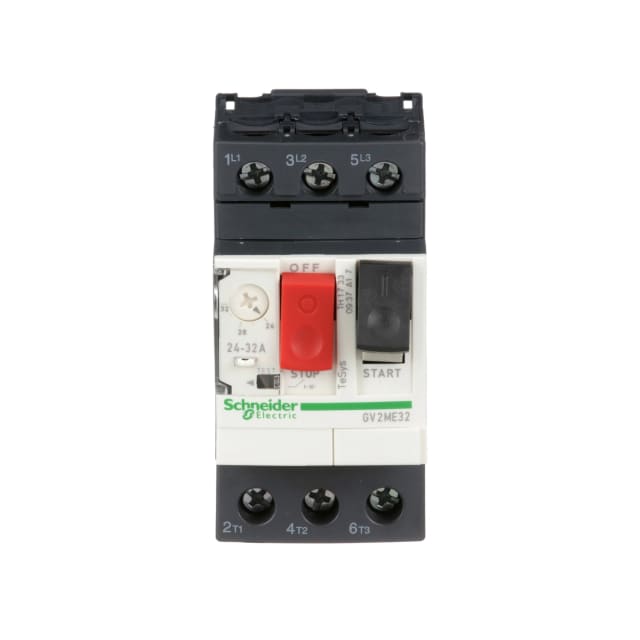

Disjoncteur moteur magnétothermique triphasé 24-32A GV2ME32

Disjoncteur moteur magnétothermique triphasé pour protection et commande de moteur

Le GV2ME32 est un disjoncteur moteur magnétothermique triphasé conçu pour assurer à la fois la protection et la commande manuelle des moteurs. Il convient aux applications jusqu’à 15 kW sous 400 V en AC-3, avec une tension de service nominale de 230 à 690 V. Son format compact en boîtier complet facilite son intégration dans une armoire, un coffret ou un tableau de distribution où l’on recherche une protection moteur dédiée, claire et facilement accessible.

Plage de réglage 24 à 32 A pour un ajustement précis au moteur

Sa protection thermique réglable de 24 à 32 A permet d’adapter le déclenchement à l’intensité nominale du moteur à protéger. Ce réglage précis est essentiel pour limiter les déclenchements inadaptés tout en assurant une protection efficace contre les surcharges. Pour l’installateur comme pour l’exploitant, cela apporte une solution plus juste qu’un appareillage non réglable, notamment sur des départs moteurs triphasés où le bon calibrage conditionne la continuité de service.

Déclenchement thermo-magnétique contre surcharge et court-circuit

Le déclenchement thermo-magnétique combine deux fonctions complémentaires : la protection thermique contre les surcharges prolongées et la protection magnétique instantanée contre les courts-circuits. Le seuil de déclenchement de court-circuit est donné à 416 A, avec un pouvoir de coupure Icu de 10 kA à 400 V. Ce type de protection est particulièrement adapté aux circuits moteurs, où il faut couvrir à la fois les échauffements anormaux et les défauts francs susceptibles d’endommager rapidement l’installation.

Sensibilité à la perte de phase pour mieux protéger les moteurs triphasés

Ce modèle est sensible aux chutes de phase, un point important pour la protection des moteurs triphasés. En cas de perte de phase, le moteur peut subir une surintensité sur les phases restantes, avec à la clé une élévation de température et une dégradation accélérée. Cette caractéristique renforce donc la pertinence du GV2ME32 sur des départs moteurs exposés à des contraintes d’exploitation, en aidant à préserver le bon fonctionnement de l’équipement entraîné.

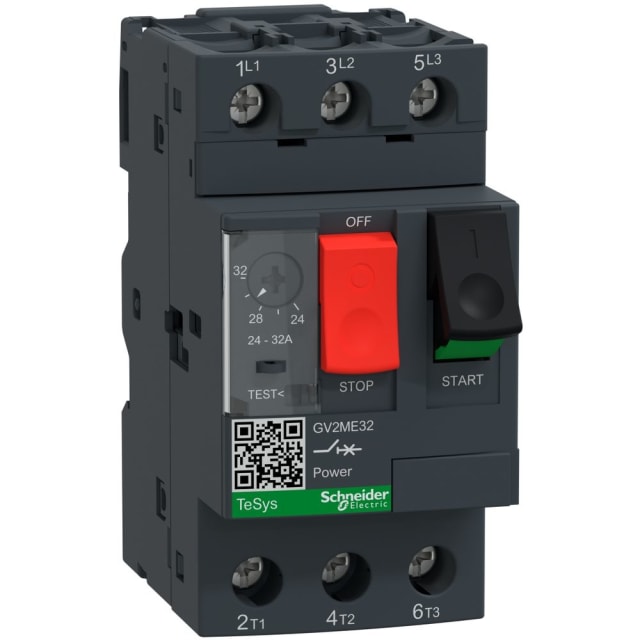

Commande par poussoirs en face avant pour une exploitation simple

L’appareil reçoit une commande par contact à poussoir en face avant, pratique pour les opérations de marche et d’arrêt directement sur le disjoncteur moteur. Cette exécution favorise une lecture immédiate de la fonction de l’appareil dans le tableau et simplifie les manipulations d’exploitation ou de maintenance. Dans une logique de câblage industriel ou tertiaire technique, ce mode de commande reste apprécié pour sa simplicité d’accès et son usage intuitif.

Raccordement à vis et encombrement compact pour intégration en coffret

Le raccordement principal à vis facilite la connexion des conducteurs dans de nombreuses configurations de câblage. Avec seulement 45 mm de largeur, 89 mm de hauteur et 78,2 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les coffrets et armoires où l’espace disponible doit être optimisé. Son indice de protection IP20 le destine à une installation dans une enveloppe adaptée, typiquement en tableau ou en coffret électrique.

Solution adaptée aux tableaux de protection moteur et aux départs dédiés

Le GV2ME32 trouve naturellement sa place dans les ensembles de protection et distribution électrique dédiés aux moteurs : pompes, ventilateurs, convoyeurs, compresseurs ou autres entraînements triphasés dans la plage concernée. Son calibre, sa protection thermique intégrée et sa coupure magnétique en font un choix cohérent pour constituer un départ moteur lisible, compact et techniquement adapté, en particulier lorsqu’il faut protéger un moteur avec un appareil spécialisé plutôt qu’un disjoncteur standard.
