Disjoncteur moteur magnéto-thermique 1-1,6A 3P GV2P06

Protection moteur magnéto-thermique adaptée aux petits départs triphasés

Ce disjoncteur moteur magnéto-thermique 3 pôles est conçu pour la protection et la commande de moteurs triphasés de faible puissance. Sa plage de réglage thermique de 1 à 1,6 A permet d’ajuster précisément la protection en fonction du courant nominal du moteur, avec une application typique autour de 0,37 à 0,55 kW à 400 V. Il constitue une solution adaptée pour les départs moteurs en armoire, en coffret ou sur tableau lorsque la protection contre les surcharges et les courts-circuits doit être réunie dans un seul appareil.

Réglage précis contre les surcharges et déclenchement rapide en court-circuit

La protection thermo-magnétique intégrée associe deux fonctions essentielles pour la sécurité du départ moteur. Le déclencheur thermique protège le moteur contre les surcharges prolongées dans la zone 1 à 1,6 A, tandis que le déclencheur magnétique intervient rapidement en cas de court-circuit, avec un seuil de déclenchement non différé de 22,5 A. Cette combinaison permet de limiter les risques d’échauffement anormal, de blocage moteur et de détérioration du circuit alimenté.

Format 3 pôles pour commande et isolement sur ligne moteur

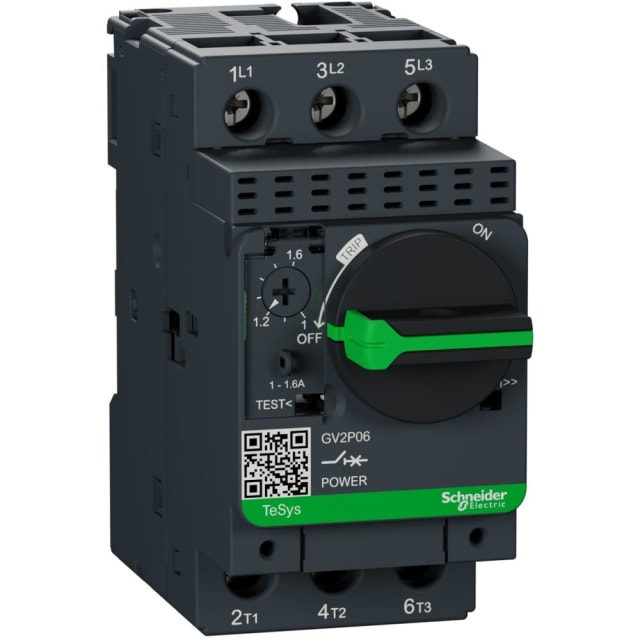

Avec sa configuration 3P, ce disjoncteur moteur convient à la coupure des trois phases d’une alimentation moteur. Il assure à la fois la fonction de protection et la commande manuelle locale grâce à son bouton rotatif en façade. Ce mode de commande est particulièrement apprécié dans les applications où l’on recherche une manœuvre simple, visible et directe sur l’appareil, tout en conservant un encombrement compact dans le tableau électrique.

Pouvoir de coupure élevé pour intégration dans des installations exigeantes

Avec un pouvoir de coupure assigné Icu de 100 kA à 400 V en courant alternatif, ce modèle répond aux besoins des installations où le niveau de court-circuit présumé impose une protection performante. Cette capacité de coupure élevée facilite son intégration dans des ensembles de distribution et de commande moteur où la continuité d’exploitation et la maîtrise des défauts sont des critères déterminants. Sa tension de service nominale peut aller jusqu’à 690 V, ce qui élargit son champ d’utilisation sur de nombreuses architectures de commande moteur.

Protection sensible aux chutes de phase pour mieux préserver le moteur

Ce disjoncteur moteur intègre une sensibilité aux chutes de phase, un point important pour la protection des moteurs triphasés. En cas de perte d’une phase, le fonctionnement du moteur peut devenir déséquilibré et entraîner une surintensité sur les enroulements restants. Cette caractéristique contribue donc à mieux préserver le moteur et à limiter les conséquences d’un défaut d’alimentation souvent difficile à détecter sans protection adaptée.

Raccordement à vis et intégration pratique dans les coffrets

Le raccordement principal par vis facilite un câblage net et sûr en environnement de tableau. Le format complet en boîtier, avec des dimensions compactes de 44,5 mm de largeur, 89 mm de hauteur et 97 mm de profondeur, permet une implantation efficace dans les coffrets et armoires électriques. L’indice de protection IP20 convient à une installation dans une enveloppe adaptée, en assurant la protection des parties actives accessibles en face avant dans les conditions normales d’intégration.

Un appareillage TeSys Deca pensé pour les circuits de commande moteur

Issu de la gamme TeSys Deca, ce disjoncteur moteur est destiné aux applications de commande et de protection moteur où l’on recherche un appareil lisible, compact et simple à régler. Il ne comporte pas de déclencheur à sous-tension intégré ni de commutateur auxiliaire intégré, ce qui permet de partir sur une base de protection claire pour les montages nécessitant avant tout la protection du moteur et la coupure manuelle. Sa puissance dissipée de 2,5 W reste compatible avec les contraintes habituelles d’intégration en tableau pour les départs moteurs de cette catégorie.
