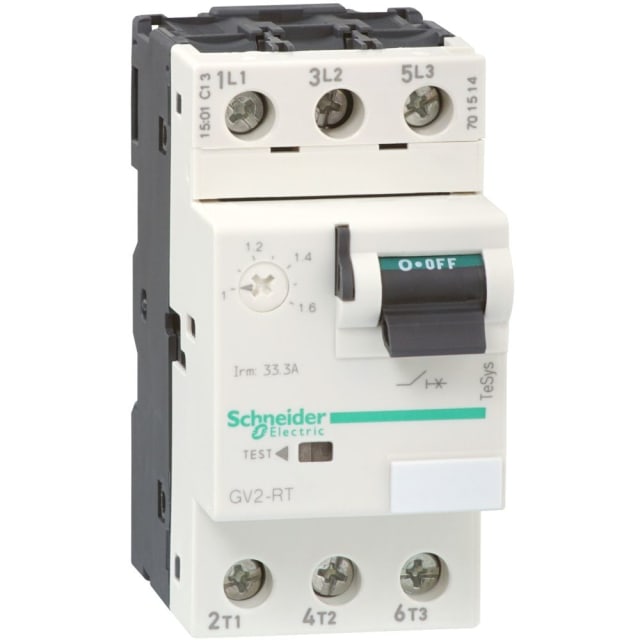

Disjoncteur moteur magnéto-thermique 4 à 6,3 A GV2RT10

Disjoncteur moteur magnéto-thermique conçu pour la protection des départs moteur

Le disjoncteur moteur magnéto-thermique 4 à 6,3 A GV2RT10 est destiné à la protection et à la commande de moteurs triphasés dans les installations électriques industrielles et tertiaires. Ce modèle 3 pôles de la gamme TeSys Deca associe une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits, afin d’assurer une coupure adaptée aux contraintes de démarrage et d’exploitation des moteurs.

Réglage précis de 4 à 6,3 A pour adapter la protection au moteur

Sa zone de réglage de surcharge de 4 à 6,3 A permet d’ajuster le calibre au courant nominal du moteur à protéger. Ce réglage améliore l’adéquation entre l’appareil et la charge réelle, ce qui est particulièrement utile pour sécuriser un départ moteur sans surdimensionnement inutile. Le courant permanent assigné atteint 6,3 A, avec une sensibilité aux chutes de phase, un point important pour la protection des moteurs triphasés soumis à des déséquilibres de fonctionnement.

Déclenchement thermo-magnétique adapté aux démarrages moteur exigeants

Le GV2RT10 intègre un déclencheur thermo-magnétique avec seuil de déclenchement instantané de court-circuit à 138 A. Cette configuration le rend adapté aux applications moteur avec courant d’appel élevé, tout en conservant une protection efficace contre les défauts francs. En AC-3, il convient notamment à des puissances de service de 1,1 kW à 230 V et de 2,2 kW à 400 V, ce qui en fait une solution pertinente pour de nombreux départs moteur compacts en coffret ou armoire.

Pouvoir de coupure élevé pour les tableaux et ensembles de distribution

Avec une tension de service nominale jusqu’à 690 V et un pouvoir de coupure Icu de 100 kA à 400 V en courant alternatif, ce disjoncteur moteur répond aux environnements où le niveau de court-circuit présumé impose une protection performante. Il trouve naturellement sa place dans les tableaux électriques, coffrets de commande et ensembles de distribution où la maîtrise de la protection moteur doit rester compacte, lisible et simple à intégrer.

Commande par culbuteur et format compact pour intégration en façade

Ce modèle est livré comme appareil complet dans son boîtier, avec une commande par culbuteur offrant une prise en main directe pour les fonctions de marche, arrêt et réarmement. Son encombrement maîtrisé facilite son intégration dans les espaces restreints, avec des dimensions de 45 mm de largeur, 89 mm de hauteur et 78,5 mm de profondeur. Ce format compact est particulièrement apprécié pour les montages en armoire où chaque module compte.

Raccordement à vis pour un câblage simple et net

Le raccordement principal par vis permet un câblage propre et rigoureux dans les départs moteur. Ce type de connexion convient bien aux installateurs recherchant une mise en œuvre claire dans les coffrets de protection et de commande. L’appareil dispose d’un indice de protection IP20 et d’une puissance dissipée de 2,5 W, des données utiles pour anticiper l’intégration dans un ensemble électrique cohérent et correctement ventilé.

Un choix pertinent pour la protection moteur dans la gamme TeSys Deca

Ce disjoncteur moteur GV2RT10 s’intègre dans l’univers TeSys Deca, reconnu pour les besoins de commande et de protection des moteurs. Il convient aux professionnels recherchant un appareil de protection spécifique pour départ moteur, avec réglage thermique, protection magnétique, sensibilité à la perte de phase et aptitude à couvrir des applications moteur jusqu’à 2,2 kW sous 400 V. Pour un tableau électrique orienté protection moteur, c’est une référence particulièrement adaptée aux besoins de sélectivité fonctionnelle et d’encombrement réduit.
