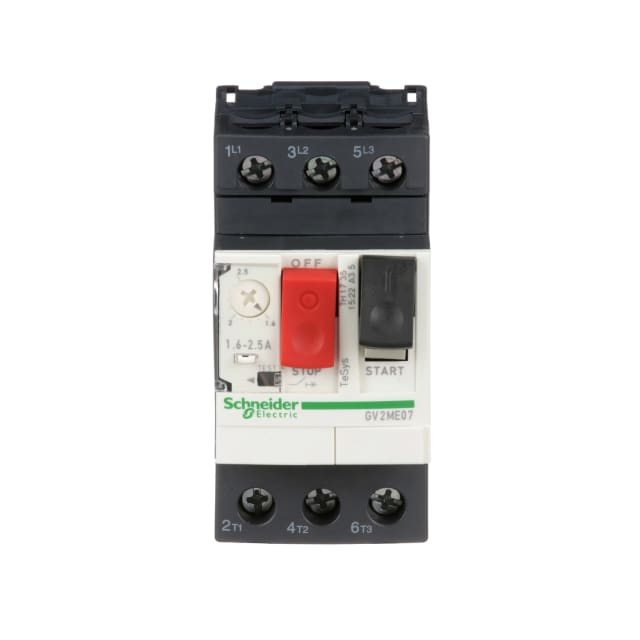

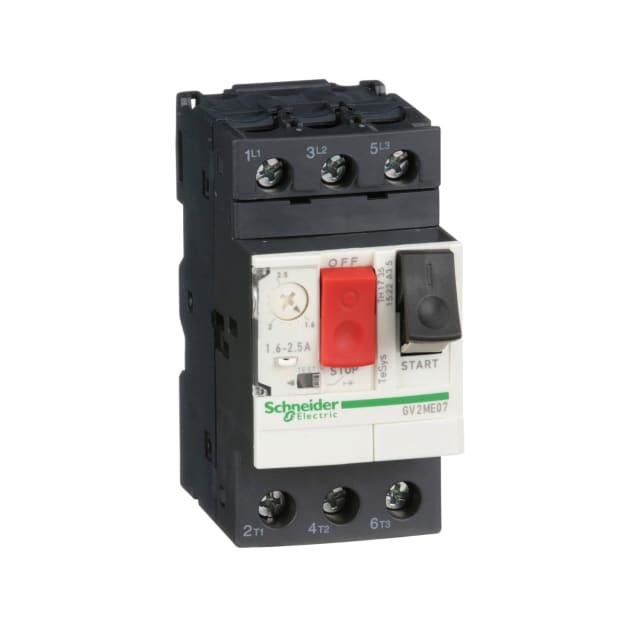

Disjoncteur moteur magnéto-thermique 1,6-2,5A GV2ME07

Protection moteur magnéto-thermique compacte pour départs jusqu’à 2,5 A

Le disjoncteur moteur magnéto-thermique GV2ME07 est conçu pour la commande manuelle et la protection des moteurs, avec une plage de réglage thermique de 1,6 à 2,5 A. Ce calibre en fait une solution particulièrement adaptée aux petits départs moteurs nécessitant une protection précise contre les surcharges et les courts-circuits, tout en conservant un encombrement réduit dans l’armoire.

Réglage précis pour adapter la protection au courant du moteur

Grâce à sa zone de réglage surcharge de 1,6 à 2,5 A, ce disjoncteur moteur permet d’ajuster la protection thermique au plus près du courant nominal de l’équipement à protéger. Ce réglage est essentiel pour limiter les déclenchements inadaptés tout en assurant une coupure efficace en cas d’échauffement anormal. Il convient ainsi aux applications où la protection du moteur doit rester cohérente avec son régime de fonctionnement réel.

Déclenchement thermo-magnétique pour couvrir surcharge et court-circuit

Le GV2ME07 associe une protection thermique contre les surcharges prolongées et une protection magnétique contre les défauts brusques de type court-circuit. Son déclenchement magnétique est donné pour 33,5 A, ce qui permet une réaction rapide en cas de défaut franc. La sensibilité aux chutes de phase constitue également un point important pour la protection des moteurs triphasés, en contribuant à limiter les risques d’échauffement liés à une perte de phase.

Adapté aux moteurs triphasés avec commande par poussoirs en façade

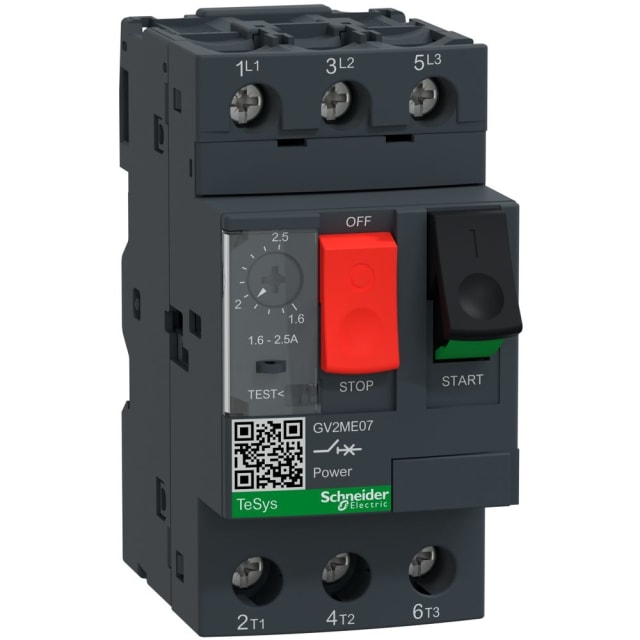

Équipé de 3 pôles, ce disjoncteur moteur est destiné aux applications moteur triphasé. Sa commande par contact à poussoir en façade facilite l’exploitation et l’isolement local du départ moteur, avec une utilisation simple et directe sur coffret ou tableau. Pour une puissance de service indicative, il est donné pour 0,75 kW en AC-3 à 400 V et 0,37 kW en AC-3 à 230 V, ce qui aide à cibler rapidement les applications compatibles.

Pouvoir de coupure élevé pour intégration en distribution industrielle

Ce modèle bénéficie d’un pouvoir de coupure Icu de 100 kA à 400 V en courant alternatif, un niveau adapté aux installations où l’exigence de tenue au court-circuit est élevée. Sa tension de service nominale s’étend de 230 à 690 V, ce qui apporte une large compatibilité pour les circuits moteurs basse tension. Cette combinaison en fait un appareil pertinent pour la protection spécifique des départs moteurs dans les tableaux de distribution et les ensembles de commande.

Format compact et raccordement à vis pour montage en coffret

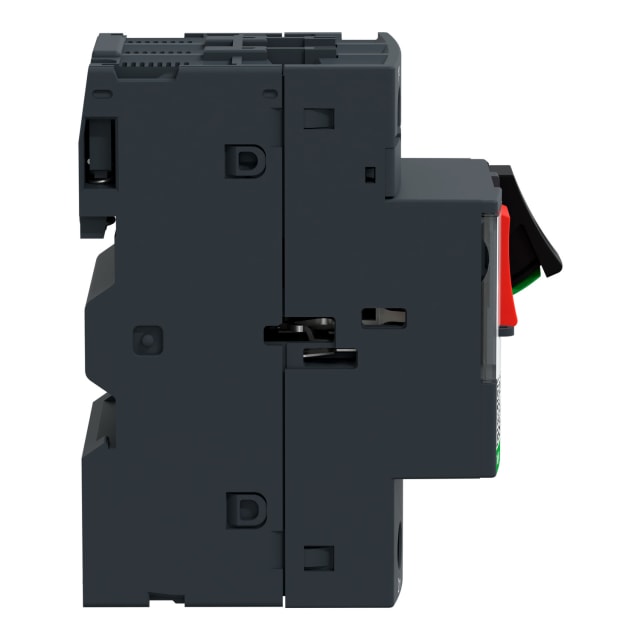

Avec des dimensions de 45 mm de largeur, 89 mm de hauteur et 78,2 mm de profondeur, le GV2ME07 s’intègre facilement dans les tableaux et coffrets où la place disponible doit être optimisée. Le raccordement principal par vis permet une connexion sûre et pratique dans les environnements de câblage courant. Son format d’appareil complet dans un boîtier simplifie aussi l’identification et l’intégration dans une architecture de protection moteur dédiée.

Une solution claire pour la protection des départs moteurs de petite puissance

Ce disjoncteur moteur TeSys Deca répond aux besoins des installateurs et tableautiers recherchant une protection dédiée, lisible et simple à intégrer pour des moteurs de petite puissance. Avec sa protection thermique intégrée, son exécution tripolaire, son indice de protection IP20 et sa puissance dissipée de 2,5 W, il constitue un choix cohérent pour sécuriser un départ moteur tout en conservant une implantation sobre et rationnelle dans l’équipement électrique.
