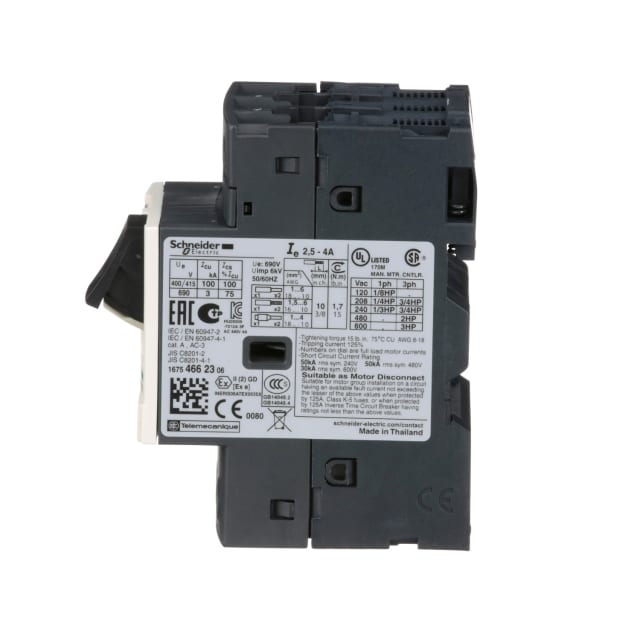

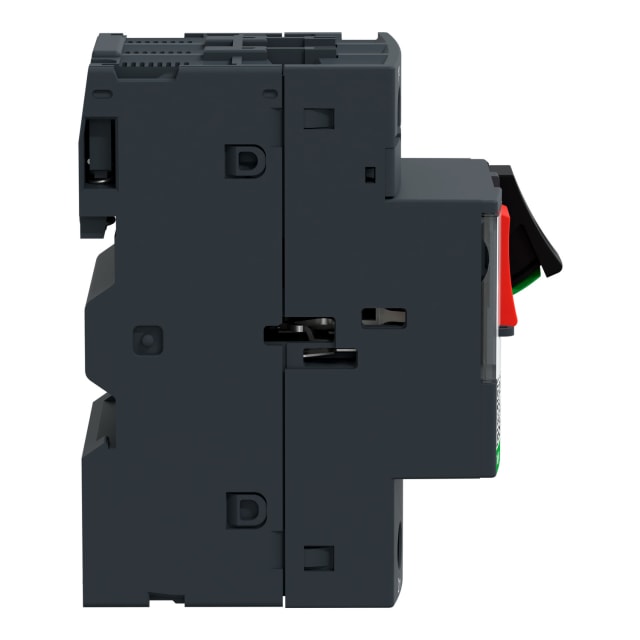

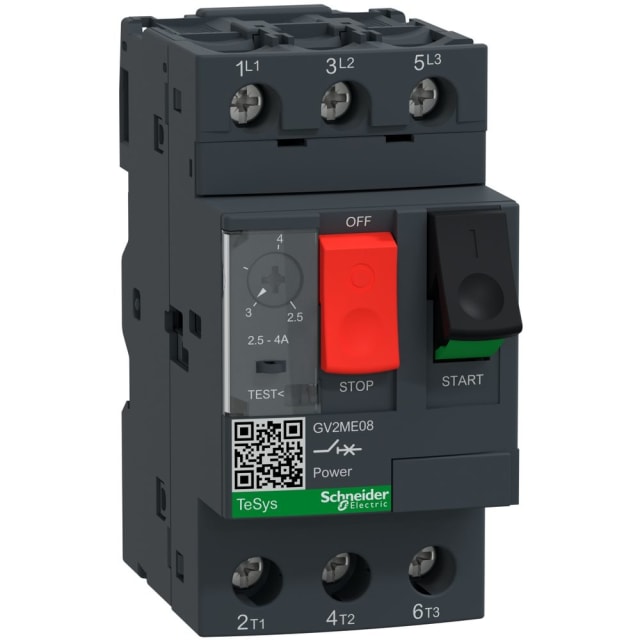

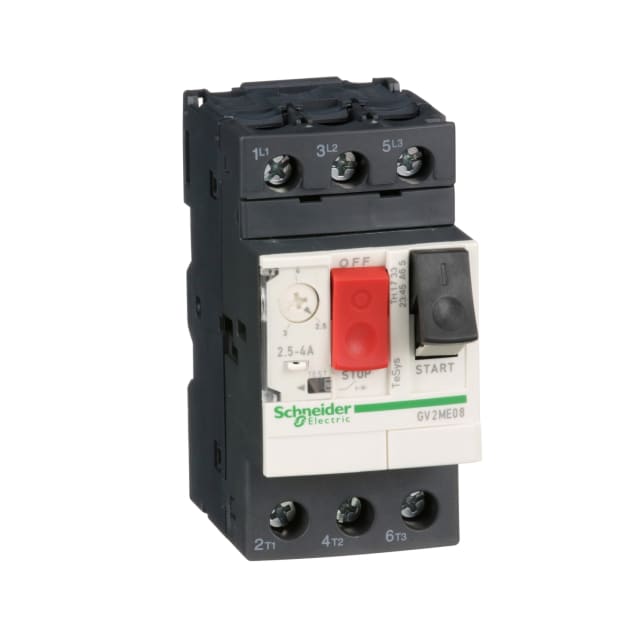

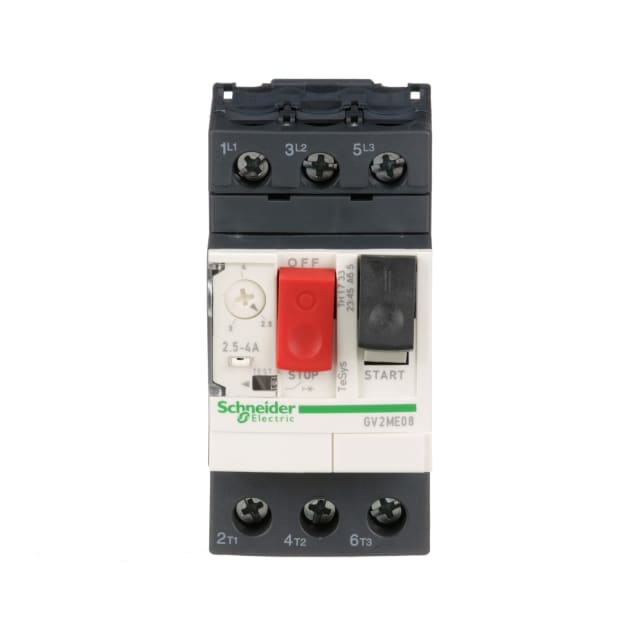

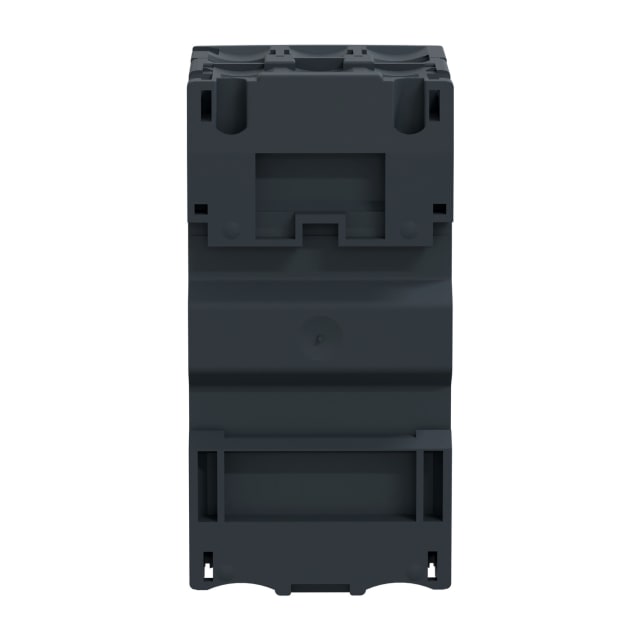

Disjoncteur moteur magnétothermique 2,5-4A GV2ME08

Disjoncteur moteur magnétothermique conçu pour la protection et la commande de moteurs triphasés

Le disjoncteur moteur magnétothermique 2,5-4A GV2ME08 est destiné à la protection et à la commande manuelle des moteurs triphasés. Ce modèle 3 pôles de la gamme TeSys Deca associe dans un seul appareil la protection contre les surcharges et la protection contre les courts-circuits, ce qui en fait une solution compacte et pertinente pour les armoires industrielles, les départs moteurs et les installations de distribution technique. Sa plage de réglage thermique de 2,5 à 4 A permet d’adapter précisément la protection au courant du moteur à protéger.

Protection thermique et magnétique intégrée pour un réglage adapté au moteur

Ce disjoncteur moteur intègre une technologie de déclenchement thermo-magnétique. La partie thermique protège le moteur contre les échauffements liés aux surcharges prolongées, tandis que la partie magnétique agit sur les défauts de court-circuit avec un seuil de déclenchement instantané de 51 A. La sensibilité aux chutes de phase constitue également un point important pour la protection des moteurs triphasés, en limitant les risques d’échauffement anormal en cas de perte de phase. Ce fonctionnement en fait un choix cohérent pour les applications où la continuité d’exploitation doit s’accompagner d’une protection moteur correctement calibrée.

Format compact pour intégration simple dans les tableaux et coffrets

Avec des dimensions de 45 mm de largeur, 89 mm de hauteur et 78,2 mm de profondeur, le GV2ME08 trouve facilement sa place dans un coffret ou une armoire électrique. Son format d’appareil complet en boîtier facilite l’intégration dans les ensembles de commande moteur et les tableaux de protection. Son indice de protection IP20 correspond à une utilisation en environnement intégré, derrière enveloppe ou tableau, dans le respect des règles de montage habituelles du matériel industriel.

Raccordement à vis et commande par poussoirs pour une exploitation directe

Le raccordement principal se fait par bornes à vis, une configuration appréciée pour sa simplicité de mise en œuvre et sa tenue mécanique en câblage de puissance. L’appareil est équipé d’une commande par contact à poussoir, pratique pour les manœuvres marche/arrêt directement sur la face avant. Cette conception convient particulièrement aux départs moteurs nécessitant une commande locale lisible, sans ajouter d’organe de manœuvre externe pour les fonctions de base.

Calibrage adapté aux petits moteurs jusqu’à 1,5 kW en AC-3

Le GV2ME08 est adapté aux applications moteur dans une plage cohérente avec les petits entraînements industriels. Les données disponibles indiquent une puissance de service de 0,75 kW à 230 V en AC-3 et jusqu’à 1,5 kW à 400 V en AC-3. Cette adéquation le rend pertinent pour des moteurs utilisés sur pompes, ventilateurs, convoyeurs légers, petites machines-outils ou automatismes d’équipement, lorsque le courant nominal du moteur se situe dans la plage de réglage 2,5 à 4 A.

Pouvoir de coupure élevé pour les installations exigeantes

Ce disjoncteur moteur TeSys Deca se distingue par un pouvoir de coupure assigné Icu de 100 kA à 400 V en courant alternatif. Cette caractéristique est particulièrement intéressante dans les environnements où le niveau de court-circuit présumé impose un appareillage capable d’absorber des défauts importants. Elle contribue à sécuriser le départ moteur tout en répondant aux besoins des installations industrielles et tertiaires techniques où le niveau de performance attendu sur la protection est élevé.

Choix pertinent pour départ moteur en commande et protection réunies

En réunissant protection thermique, déclenchement magnétique, sensibilité à la perte de phase, commande frontale par poussoirs et raccordement à vis dans un encombrement réduit, le disjoncteur moteur magnétothermique 2,5-4A GV2ME08 répond aux besoins concrets des monteurs, tableautiers et mainteneurs. Il convient lorsque l’objectif est d’obtenir une protection moteur claire, compacte et facile à intégrer dans une logique de commande et de distribution électrique industrielle.
