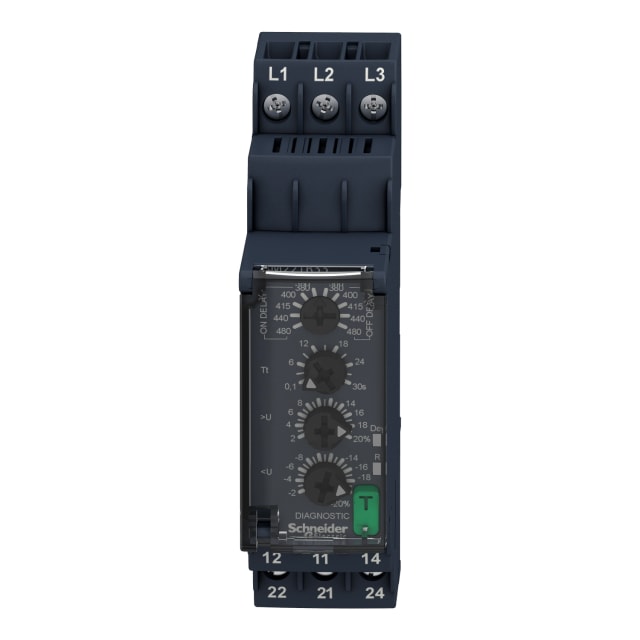

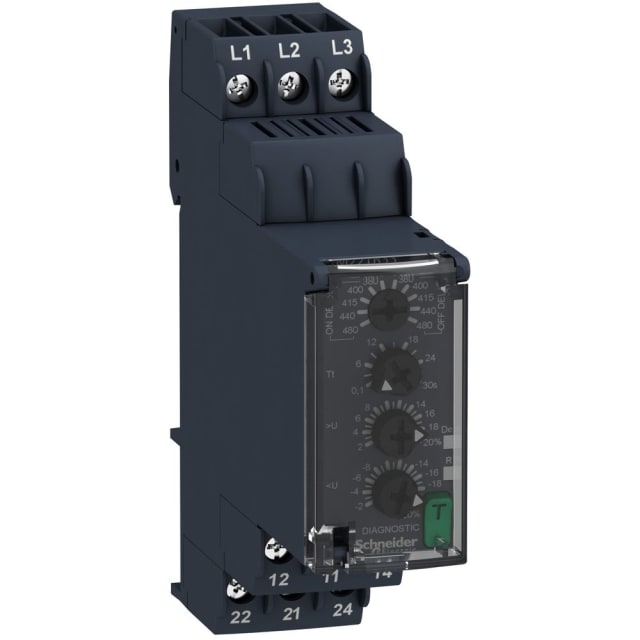

Relais de contrôle de tension triphasé 380-480V RM22TR33

Relais de contrôle de tension triphasé pour réseaux 380 à 480 V AC

Le RM22TR33 est un relais de contrôle de tension triphasé conçu pour surveiller l’alimentation de réseaux 380 à 480 V AC en 50/60 Hz. Il permet de contrôler en continu les défauts les plus critiques d’un réseau triphasé afin de sécuriser le fonctionnement des équipements raccordés en aval. Ce modèle de la gamme Harmony Control Relays convient particulièrement aux tableaux électriques, armoires de commande et applications de distribution où la surveillance de la tension réseau est un point clé.

Surveillance des défauts essentiels du réseau triphasé

Ce relais assure la détection de sous-tension, de surtension, de perte de phase et d’inversion d’ordre des phases. Cette combinaison de fonctions permet d’éviter les démarrages dans de mauvaises conditions, les arrêts intempestifs d’équipements et les situations défavorables pour les moteurs, automatismes ou auxiliaires sensibles à la qualité de l’alimentation. Il est adapté aux installations où la stabilité du réseau doit être vérifiée avant autorisation ou maintien de fonctionnement.

Plage de contrôle large pour une intégration en environnement industriel

Avec une gamme de mesure de 304 à 576 V et une tension d’alimentation nominale de 380 à 480 V AC, ce relais couvre les variations usuelles autour de la tension réseau tout en restant ciblé sur les installations triphasées de cette plage. Il répond ainsi aux besoins de surveillance sur des alimentations où il est nécessaire de détecter rapidement une dérive de tension sans ajouter d’électronique complexe dans le coffret.

Temporisations réglables pour filtrer les défauts fugitifs

Le RM22TR33 intègre un temps de réponse différé réglable de 0,1 à 30 secondes ainsi qu’un temps de retour également réglable sur la même plage. Ce réglage apporte une vraie souplesse en exploitation : il permet d’éviter qu’une microvariation ou un creux très bref ne provoque une commutation inutile, tout en laissant la possibilité de rendre la surveillance très réactive lorsque l’application l’exige. C’est un avantage concret pour adapter le comportement du relais à la sensibilité réelle de l’installation surveillée.

Deux contacts inverseurs pour la commande et le report d’état

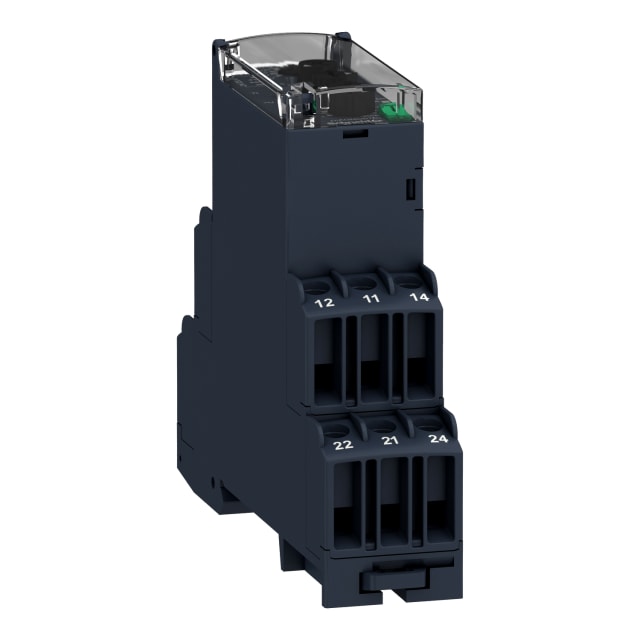

Ce modèle dispose de 2 contacts inverseurs, ce qui facilite à la fois la coupure de commande, l’autorisation de fonctionnement, le report de défaut ou l’intégration dans une logique d’alarme. Cette configuration donne plus de flexibilité au câblage qu’un simple contact unique, notamment dans les armoires où l’on souhaite séparer une information de signalisation d’une action de commande. La capacité de commutation associée à cette architecture en fait une solution pratique pour les circuits de contrôle.

Format modulaire compact pour coffrets et tableaux électriques

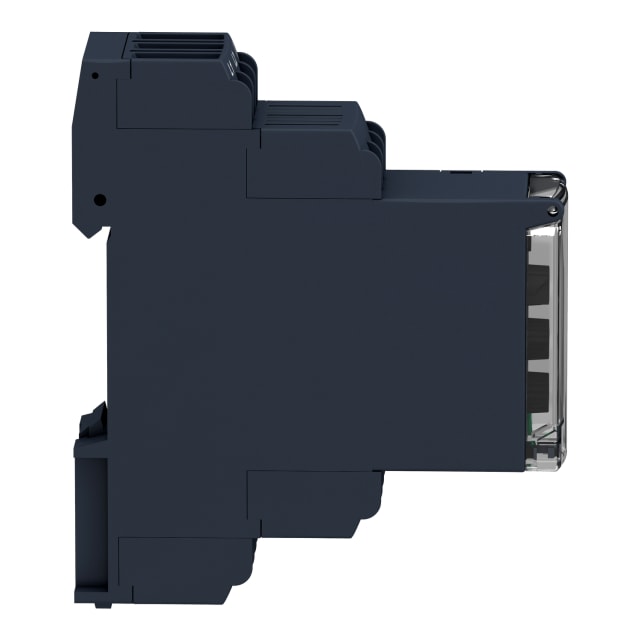

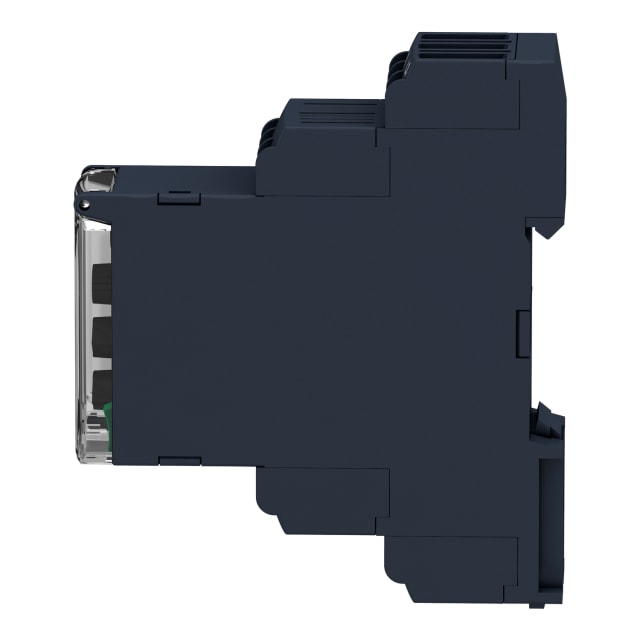

Avec une largeur de seulement 22,5 mm, une hauteur de 90 mm et une profondeur de 73 mm, ce relais trouve facilement sa place dans les tableaux et enveloppes où l’espace disponible est compté. Son format modulaire permet une implantation propre aux côtés des autres appareillages de contrôle et de protection. Ce faible encombrement est particulièrement intéressant lors d’une extension d’armoire ou d’un remplacement dans un ensemble existant.

Raccordement à vis pour une mise en œuvre simple et lisible

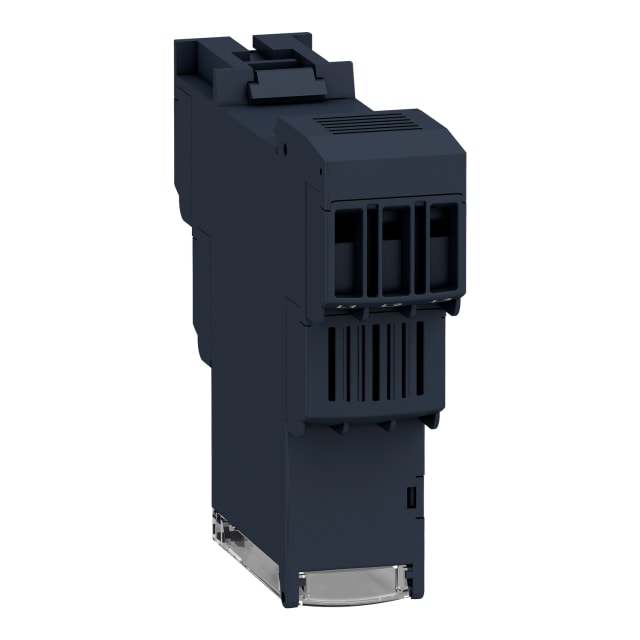

Le raccordement électrique s’effectue par bornes à vis, une solution appréciée pour sa simplicité de câblage et la bonne lisibilité des connexions en maintenance. L’absence de bornes amovibles conviendra aux installations où l’on privilégie un montage direct et stable dans le coffret. Pour le monteur comme pour l’exploitant, cela facilite l’intégration dans une architecture de commande standard avec repérage clair des conducteurs.

Un choix pertinent pour la surveillance de tension dans les armoires de commande

Ce relais de contrôle de tension triphasé répond aux besoins des professionnels qui recherchent une surveillance ciblée des défauts réseau sur alimentation 380 à 480 V AC. Grâce à ses fonctions de détection utiles, ses temporisations réglables, ses 2 contacts inverseurs et son format compact, il constitue une solution adaptée pour protéger les logiques de commande, sécuriser l’autorisation de fonctionnement et améliorer la maîtrise des conditions d’alimentation dans les tableaux électriques.
