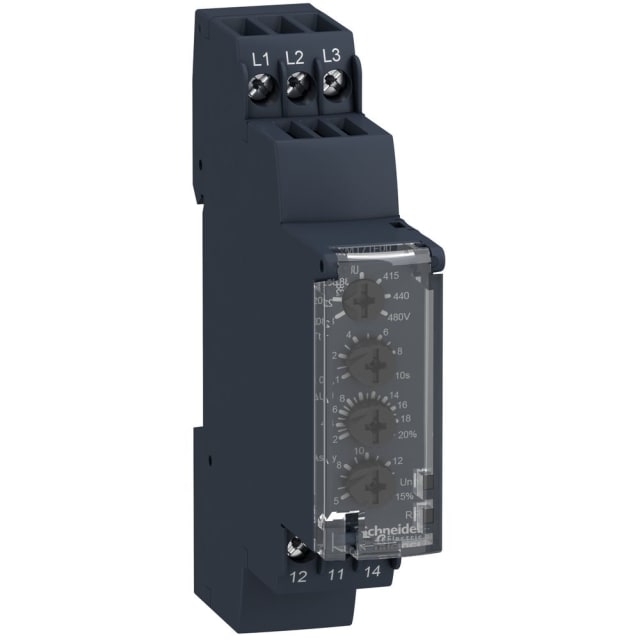

Relais de contrôle triphasé multifonction 183-528 V RM17TE00

Relais de contrôle triphasé multifonction pour surveillance complète du réseau

Le relais de contrôle triphasé multifonction RM17TE00 de la gamme Harmony Control Relays est conçu pour surveiller l’alimentation de réseaux triphasés dans les armoires et tableaux électriques. Il combine plusieurs fonctions de contrôle dans un format modulaire compact : surveillance de l’ordre des phases, détection de perte de phase, contrôle de sous-tension, de surtension et reconnaissance de l’asymétrie. Cette polyvalence permet de protéger les équipements sensibles et d’éviter les défauts de fonctionnement liés à une alimentation instable ou déséquilibrée.

Plage de surveillance adaptée aux installations triphasées courantes

Ce modèle fonctionne en alimentation AC et contrôle une gamme de mesure de tension de 183 à 528 V, avec une alimentation sous courant alternatif de 208 à 480 V à 50 Hz comme à 60 Hz. Il convient ainsi à de nombreux circuits triphasés de commande et de puissance, lorsque la continuité de service dépend d’une tension correctement présente, équilibrée et ordonnée. Dans une logique de protection fonctionnelle, il aide à sécuriser le démarrage et l’exploitation des moteurs, pompes, systèmes de levage, convoyeurs, ascenseurs, installations de traitement d’eau ou machines d’emballage.

Détection des défauts électriques qui perturbent les machines et automatismes

Le RM17TE00 surveille les défauts les plus critiques d’un réseau triphasé : inversion d’ordre de phase, disparition d’une phase, sous-tension, surtension et déséquilibre entre phases. Ce type de contrôle est particulièrement utile pour prévenir les arrêts imprévus, les déclenchements inexpliqués ou les comportements anormaux des organes commandés. En cas d’alimentation anormale, le relais de sortie se désactive afin de transmettre une information claire au circuit de commande et de favoriser une mise en sécurité cohérente de l’installation.

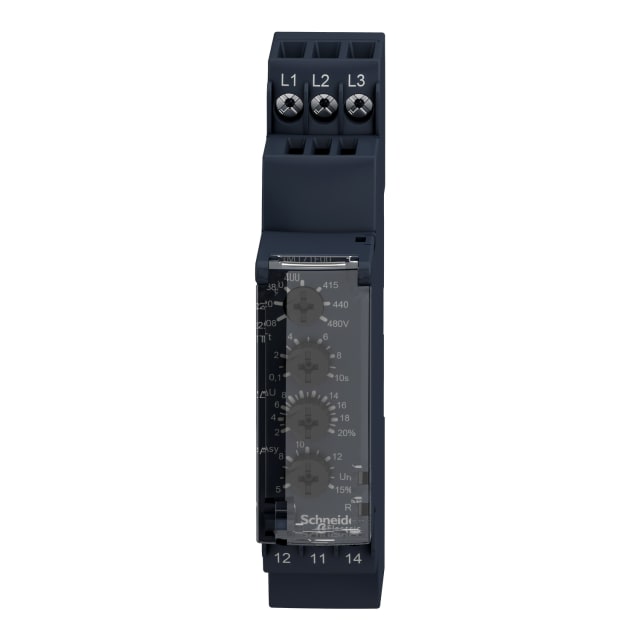

Réglages temporisés pour filtrer les défauts fugitifs

Ce relais de contrôle intègre des temporisations réglables qui permettent d’adapter la surveillance au comportement réel de l’installation. Le temps de réponse différé est réglable de 0,1 à 10 secondes, tout comme le temps de retour du relais. Cette souplesse est utile pour éviter les réactions inutiles sur de très brèves perturbations tout en conservant une protection réactive face à un défaut durable. Le produit dispose d’un contact inverseur, pratique pour piloter une alarme, une entrée automate, un circuit de commande ou une chaîne d’autorisation.

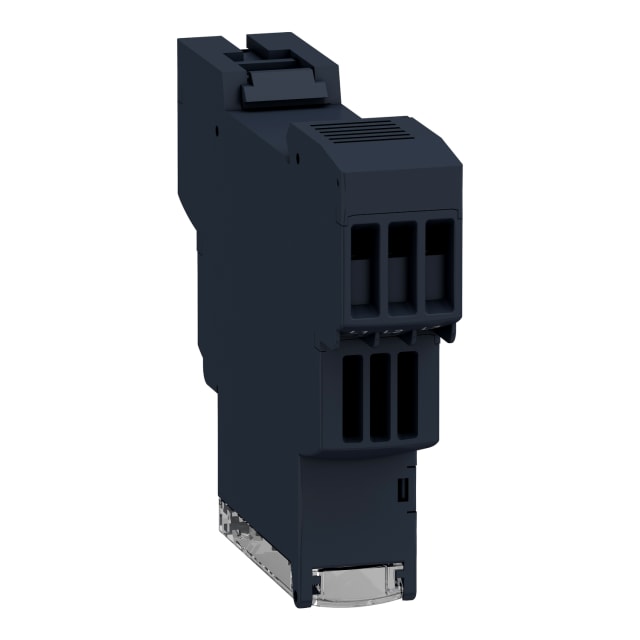

Format étroit 17,5 mm pour intégration facile en tableau

Avec seulement 17,5 mm de largeur pour 90 mm de hauteur et 72 mm de profondeur, ce relais trouve facilement sa place dans les coffrets et tableaux où l’encombrement est compté. Son gabarit étroit simplifie l’implantation sur rail DIN au sein d’un appareillage modulaire dense, sans sacrifier les fonctions de surveillance attendues sur une alimentation triphasée. Pour les projets neufs comme pour les remplacements en rénovation, ce format facilite l’intégration dans les rangées existantes.

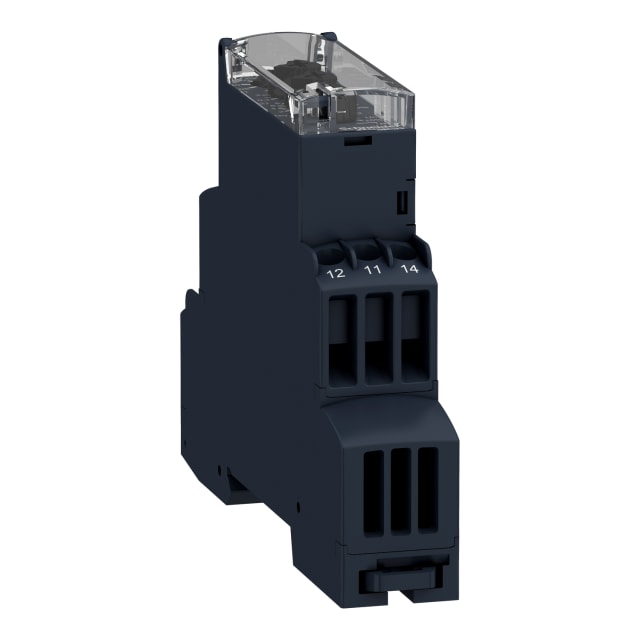

Raccordement à vis pour une mise en œuvre claire et précise

Le raccordement électrique à vis convient aux environnements de tableau où la tenue mécanique du câblage et la lisibilité des connexions sont recherchées. Cette exécution permet une installation propre, un serrage maîtrisé et une intervention simple lors des opérations de maintenance ou de modification. L’absence de bornes amovibles conviendra aux montages fixes où l’on privilégie une implantation directe et compacte dans l’enveloppe électrique.

Un choix pertinent pour la commande de bâtiments et l’automatisme industriel

Le RM17TE00 s’adresse aux professionnels qui recherchent un relais de contrôle triphasé multifonction capable d’apporter une surveillance électrique ciblée sans complexifier le tableau. Grâce à l’association de plusieurs contrôles dans un seul module, il constitue une solution efficace pour les circuits de commande câblés, les armoires techniques de bâtiment et de nombreuses applications industrielles. Son positionnement dans la gamme Harmony Control Relays en fait un composant particulièrement adapté lorsque l’on souhaite superviser l’alimentation triphasée avec précision, dans un encombrement réduit et avec des réglages accessibles.
