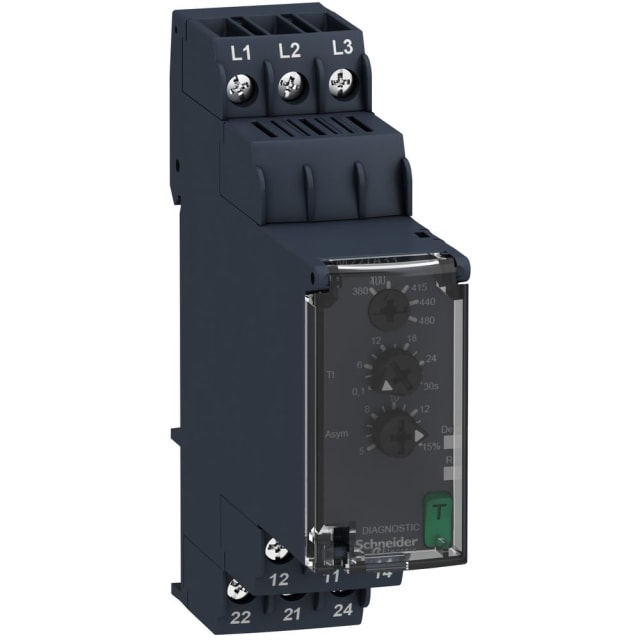

Relais de contrôle triphasé asymétrique 380-480V RM22TA33

Relais de contrôle triphasé conçu pour la surveillance d’asymétrie et d’ordre de phase

Le RM22TA33 est un relais de contrôle triphasé asymétrique destiné à la surveillance d’alimentations 380 à 480 V AC. Il contrôle la présence correcte des phases, l’ordre de phase et les défauts liés au déséquilibre du réseau, afin de sécuriser le fonctionnement des équipements alimentés en triphasé. Cette fonction est particulièrement utile dans les armoires électriques, les circuits de commande moteur et les installations où une inversion de phase ou une perte de phase peut perturber l’exploitation.

Détection ciblée des défauts réellement critiques en triphasé

Ce modèle est prévu pour reconnaître l’ordre de phase, la défaillance de phase et l’asymétrie de tension. Il répond donc aux anomalies les plus courantes susceptibles d’affecter un départ triphasé ou un équipement sensible au sens de rotation et à l’équilibrage du réseau. Il ne se positionne pas comme un relais de surveillance de sous-tension ou de surtension, mais comme une solution dédiée au contrôle de cohérence des phases, ce qui facilite le choix du bon appareil selon l’usage recherché.

Plage d’utilisation adaptée aux réseaux 380 à 480 V AC

Le relais fonctionne en courant alternatif sur une tension d’alimentation 380 à 480 V à 50 Hz comme à 60 Hz, avec une plage de mesure de 304 à 576 V. Cette amplitude de contrôle lui permet de s’intégrer dans de nombreuses architectures triphasées industrielles et tertiaires. Pour l’installateur, cela apporte une solution claire lorsqu’il faut surveiller une alimentation triphasée de cette catégorie sans ajouter de transformateur d’interface pour la fonction de contrôle.

Deux contacts inverseurs pour une intégration souple dans les circuits de commande

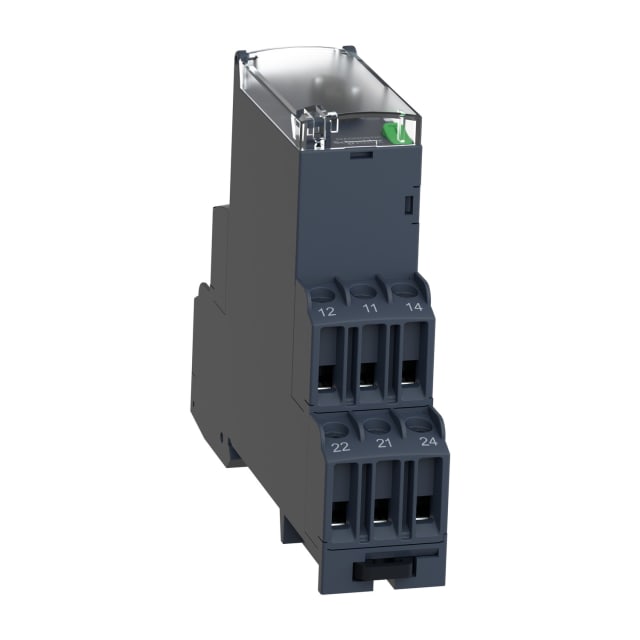

Le RM22TA33 dispose de 2 contacts inverseurs, ce qui permet de transmettre l’état du relais de manière souple vers une chaîne de commande, de signalisation ou d’autorisation. Cette configuration facilite l’exploitation dans un coffret ou un tableau électrique lorsque l’on souhaite, par exemple, piloter une alarme, bloquer une commande ou remonter un défaut vers un automate ou une logique de supervision. Le produit convient ainsi aux montages où la surveillance du réseau doit être directement exploitée par le circuit de commande.

Format modulaire compact pour coffret et tableau électrique

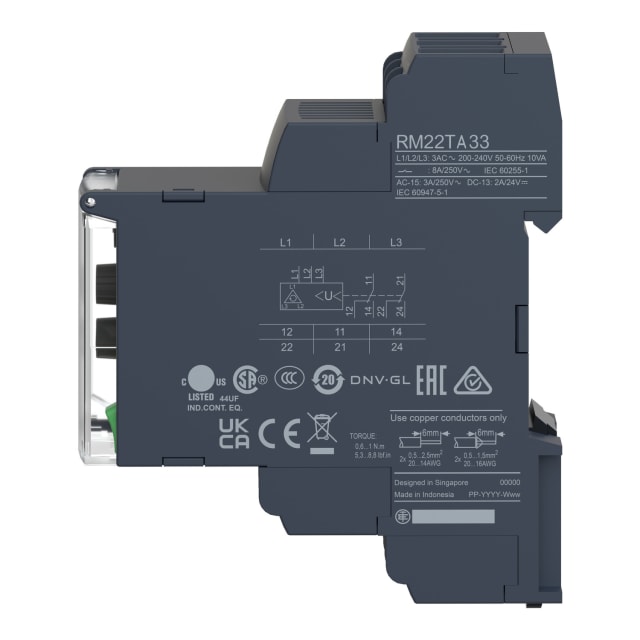

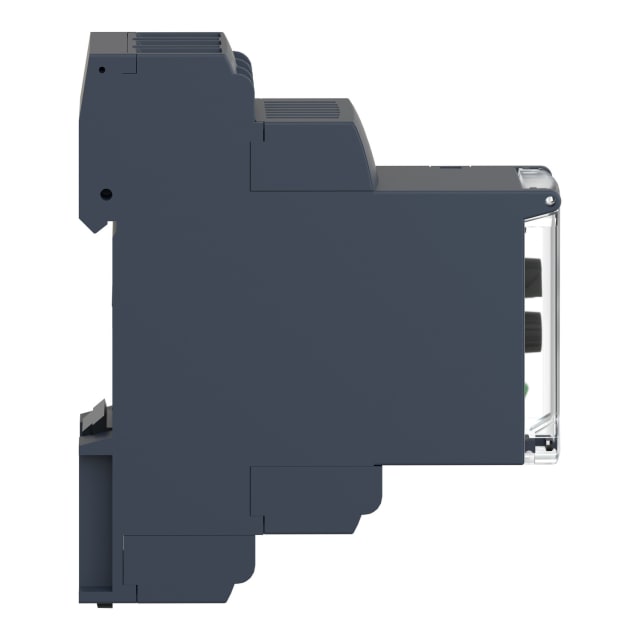

Avec une largeur de 22,5 mm, une hauteur de 90 mm et une profondeur de 73 mm, ce relais de contrôle triphasé s’intègre facilement dans les enveloppes et tableaux où la place disponible doit être optimisée. Son format modulaire permet une implantation propre aux côtés d’autres appareillages de protection, de commande et de distribution. C’est un avantage concret pour le câblage d’armoires compactes ou pour la modernisation d’un ensemble existant sans alourdir l’encombrement en façade DIN.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement électrique s’effectue par bornes à vis, une solution appréciée pour les montages nécessitant un serrage franc et un repérage simple des conducteurs. L’absence de bornes amovibles oriente ce modèle vers une installation fixe et structurée dans le tableau. Pour le monteur, cela favorise une mise en œuvre directe et lisible, cohérente avec les usages classiques du matériel de contrôle modulaire en environnement technique.

Gestion du retour temporisé pour stabiliser l’exploitation

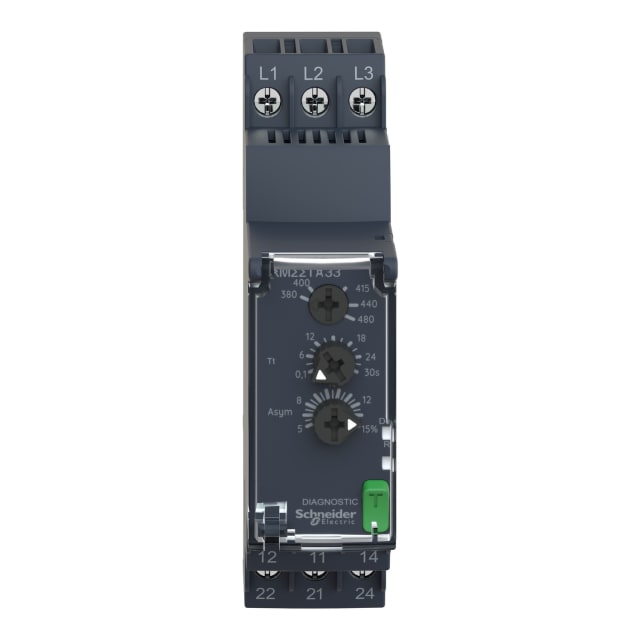

Le temps de réponse différé est annoncé à 0 s, ce qui signifie que la détection agit sans temporisation de déclenchement réglable sur ce modèle. En revanche, le retour du relais de temporisation est ajustable à partir de 0,1 s jusqu’à 30 s. Cette possibilité permet d’éviter des réarmements trop rapides après disparition d’un défaut fugitif, et d’améliorer la stabilité d’un circuit de commande lorsqu’une reprise immédiate n’est pas souhaitée.

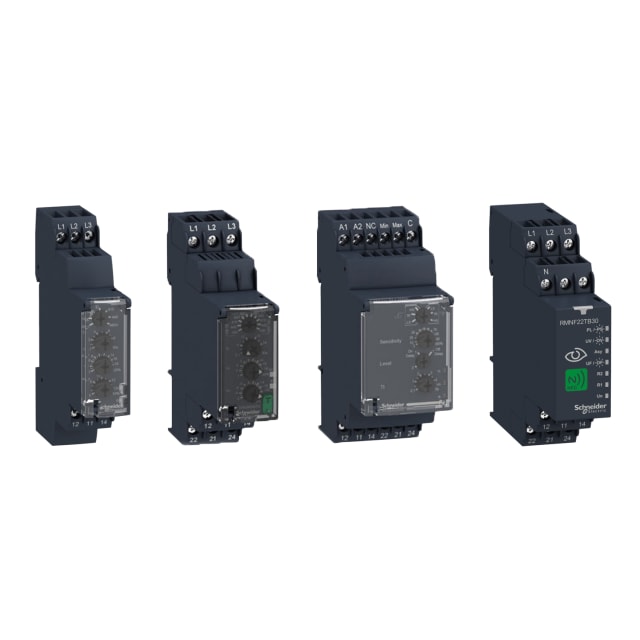

Une solution précise pour la gamme Harmony Control Relays

Issu de la série Harmony Control Relays, ce relais de contrôle triphasé répond à un besoin bien défini : surveiller la cohérence d’un réseau triphasé 380 à 480 V AC avec contrôle d’asymétrie, perte de phase et ordre de phase. Pour l’acheteur professionnel, cela en fait un choix pertinent lorsqu’il faut sélectionner un appareillage modulaire dédié à la protection fonctionnelle des circuits de commande et à la prévention des défauts liés à l’alimentation triphasée.
