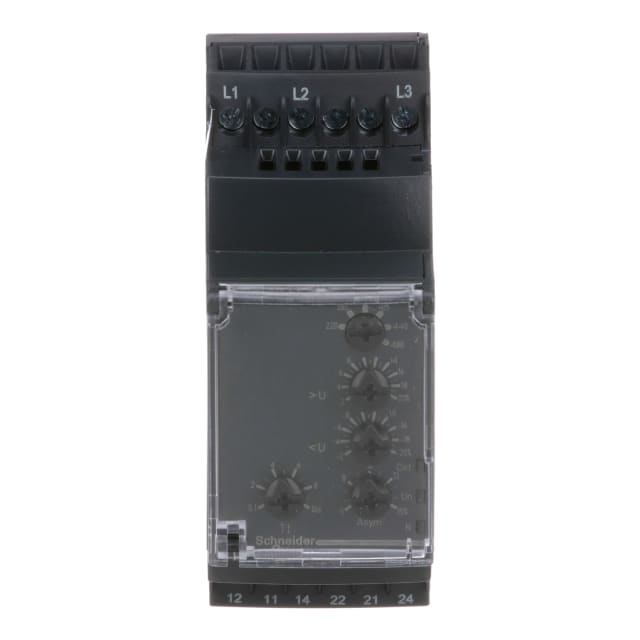

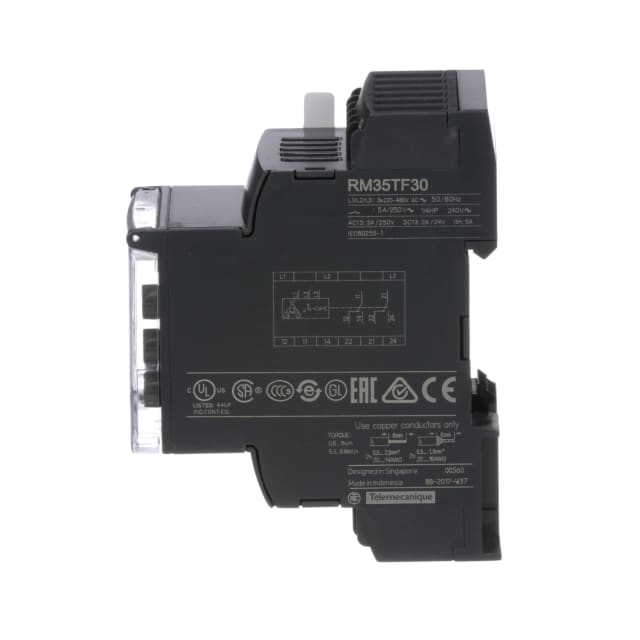

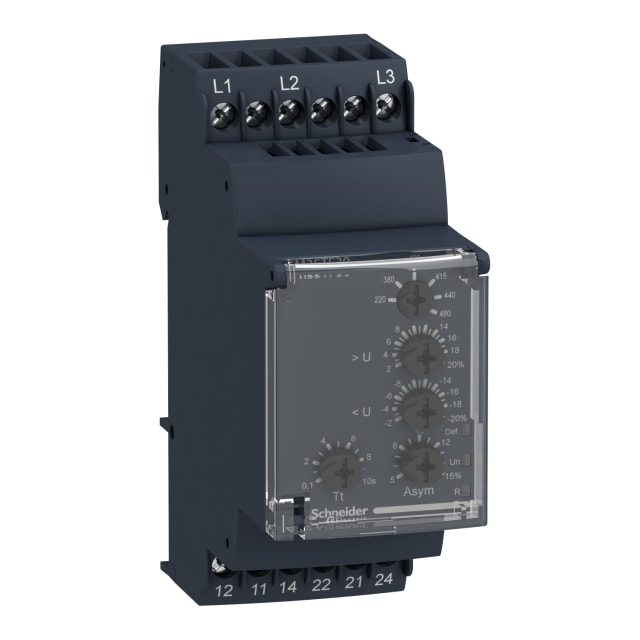

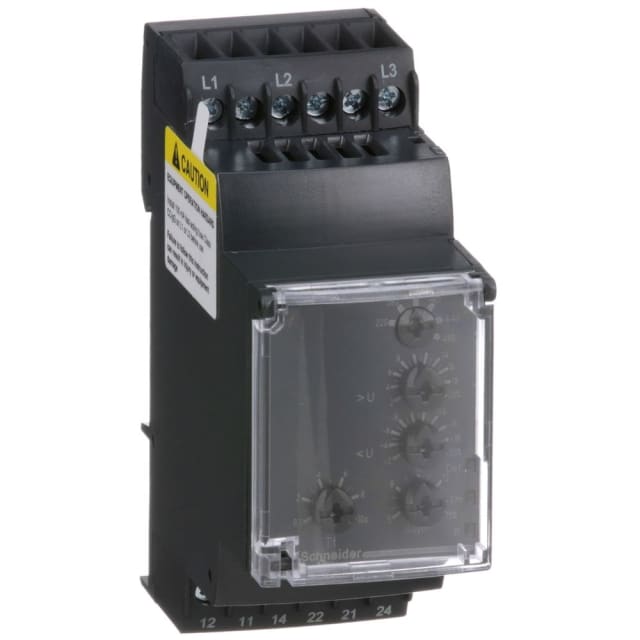

Relais de contrôle triphasé multifonction 194-528 V RM35TF30

Relais de contrôle triphasé multifonction pour la surveillance des réseaux 194 à 528 V

Le RM35TF30 de la gamme Harmony Control Relays est conçu pour surveiller en continu l’alimentation des réseaux triphasés et sécuriser le fonctionnement des équipements associés. Sa plage de mesure de tension de 194 à 528 V permet de couvrir de nombreuses configurations d’armoires électriques, aussi bien en environnement tertiaire qu’industriel. Ce relais de contrôle est particulièrement adapté lorsque la continuité d’exploitation dépend d’une détection rapide des défauts de phase ou des anomalies de tension.

Détection complète des défauts électriques sur alimentation triphasée

Ce modèle intègre les fonctions essentielles attendues sur un relais de contrôle triphasé multifonction : surveillance de l’ordre des phases, détection de défaillance de phase, reconnaissance de sous-tension, identification de surtension et contrôle de l’asymétrie. Cette combinaison permet d’anticiper les dysfonctionnements susceptibles d’affecter les moteurs, systèmes de levage, pompes, convoyeurs, ascenseurs ou machines d’automatisation. En pratique, il aide à éviter les démarrages dans de mauvaises conditions électriques et facilite l’identification de la cause d’un arrêt.

Format modulaire 35 mm pratique pour tableau électrique

Avec une largeur de 35 mm, une hauteur de 90 mm et une profondeur de 72 mm, ce relais trouve facilement sa place dans les tableaux, coffrets et armoires de distribution ou de commande. Son encombrement modulaire simplifie l’intégration sur rail DIN dans les ensembles où l’espace est compté. Ce format est intéressant pour les rénovations, les extensions d’installations existantes et les montages nécessitant une surveillance réseau sans recours à une logique programmable plus complexe.

Réglages précis pour adapter la surveillance au comportement de l’installation

Le RM35TF30 permet d’ajuster les temporisations afin d’adapter la réaction du relais aux contraintes réelles de l’installation. Le temps de réponse différé est réglable jusqu’à 0,65 s, tandis que le temps de retour du relais peut être ajusté de 0,1 à 10 s. Cette souplesse est utile pour filtrer certains défauts fugitifs, éviter les commutations inutiles et mieux adapter la surveillance aux réseaux soumis à des variations transitoires. Les réglages par vis offrent une mise au point simple et directe lors de l’installation ou de la maintenance.

Deux contacts inverseurs pour une intégration simple dans les circuits de commande

Ce relais dispose de 2 contacts sous forme de commutateurs, ce qui facilite son intégration dans les circuits d’alarme, d’autorisation, de coupure ou de report d’état. Cette configuration permet par exemple de piloter un signal de défaut tout en transmettant simultanément une information vers une chaîne de commande. Pour les automaticiens et tableautiers, ce type de sortie apporte une vraie souplesse de câblage dans les architectures de contrôle classiques.

Raccordement à vis et usage adapté aux applications de maintenance et de rénovation

L’exécution du raccordement électrique par bornes à vis convient particulièrement aux environnements où la robustesse du serrage et la facilité d’intervention sont recherchées. L’appareil est bien adapté aux opérations de remplacement, de maintenance et de modernisation d’armoires électriques, notamment lorsque l’on souhaite conserver une logique câblée claire et accessible. L’absence de bornes amovibles peut également être appréciée dans les montages où l’on privilégie une connexion fixe directement repérée dans le tableau.

Un choix pertinent pour la protection fonctionnelle des équipements triphasés

Ce relais de contrôle Harmony RM35TF30 répond aux besoins des installations qui exigent une surveillance permanente de l’alimentation triphasée avant d’autoriser ou de maintenir le fonctionnement d’un équipement. Il convient aux applications techniques telles que l’eau, le textile, l’emballage, le levage ou les systèmes de bâtiment. Pour l’acheteur professionnel, c’est une solution lisible et efficace pour ajouter une couche de contrôle électrique dédiée, limiter les arrêts difficiles à diagnostiquer et améliorer la maîtrise du comportement du réseau en amont des récepteurs sensibles.
