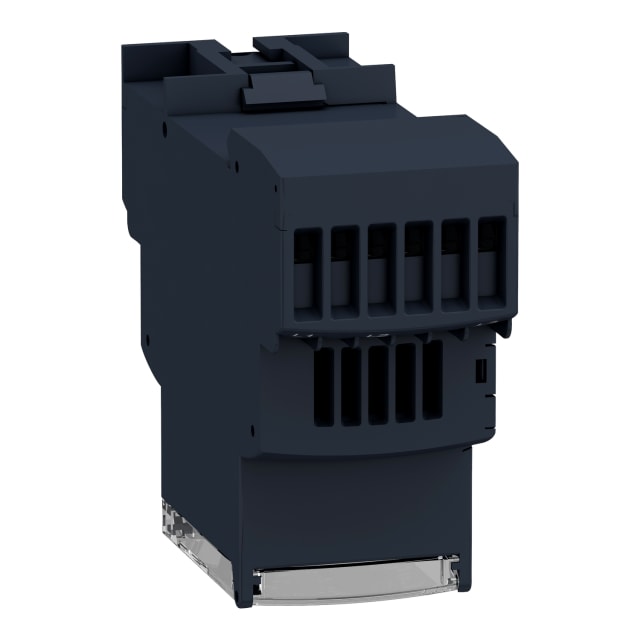

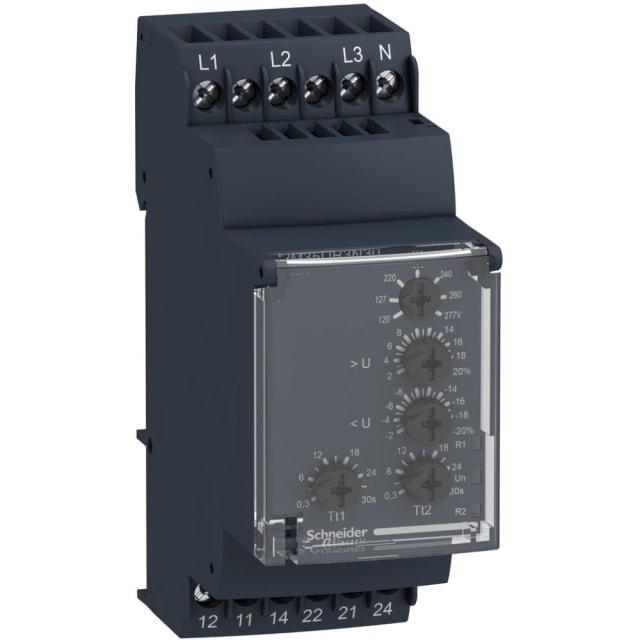

Relais de contrôle de tension triphasé 114-329 V RM35UB3N30

Relais de contrôle de tension triphasé pour la surveillance des réseaux

Le relais de contrôle de tension triphasé RM35UB3N30 de la gamme Harmony Control Relays est conçu pour surveiller en continu les tensions d’un réseau triphasé et déclencher une information de défaut dès qu’une anomalie est détectée. Il convient particulièrement aux armoires électriques, tableaux de distribution et circuits de commande où la protection fonctionnelle des équipements dépend d’une alimentation stable et correctement surveillée. Ce modèle répond aux besoins des installations tertiaires et industrielles qui exigent un contrôle clair des conditions de tension avant autorisation de fonctionnement.

Détection des défauts de phase, sous-tension et surtension

Ce relais assure la reconnaissance de défaillance de phase, la détection de sous-tension et l’identification de surtension. Il permet ainsi de sécuriser le fonctionnement des moteurs, automatismes, équipements de levage, machines de conditionnement, installations de pompage ou systèmes techniques de bâtiment sensibles aux variations d’alimentation. En présence d’une tension anormale, le relais commute afin de transmettre l’information au circuit de commande et d’éviter le maintien en service d’un équipement dans de mauvaises conditions électriques.

Plage de surveillance adaptée aux tensions de 120 à 277 V

Le RM35UB3N30 fonctionne sur une plage de mesure de tension de 120 à 277 V en courant alternatif, en 50 Hz comme en 60 Hz. Cette plage de surveillance permet de couvrir de nombreuses configurations de contrôle de tension triphasée dans les coffrets modulaires et armoires de commande. Le produit est destiné à une alimentation AC/DC, avec usage en courant alternatif confirmé sur cette plage, ce qui facilite son intégration dans des ensembles de contrôle où une surveillance précise de la tension est requise.

Format modulaire 35 mm pratique en tableau électrique

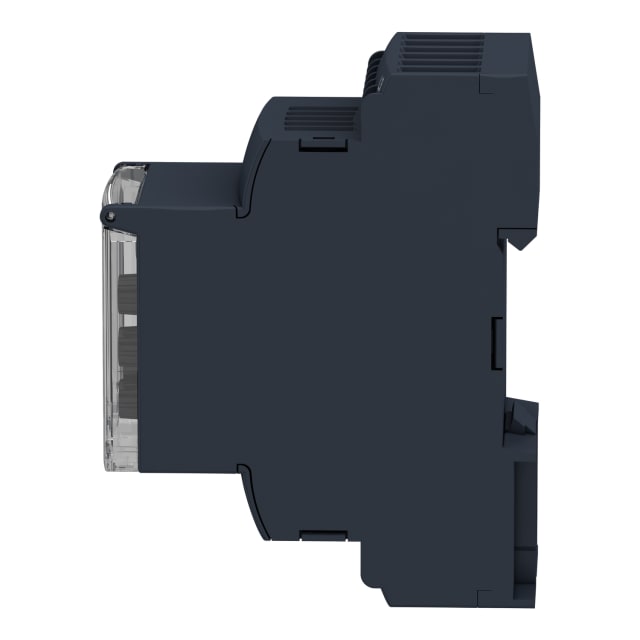

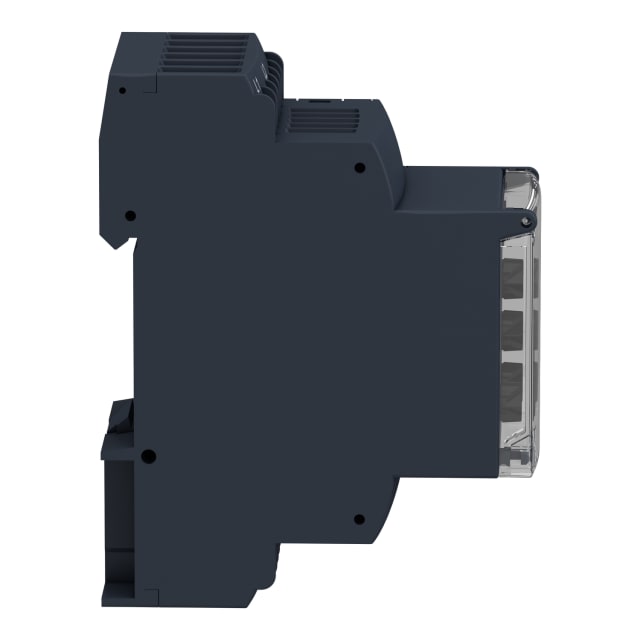

Avec une largeur de 35 mm, une hauteur de 90 mm et une profondeur de 72 mm, ce relais de contrôle de tension triphasé adopte un format compact bien adapté à l’intégration sur rail DIN dans les tableaux électriques. Son encombrement limité permet d’optimiser l’espace disponible tout en conservant une lecture simple des réglages et une implantation cohérente aux côtés des autres appareillages modulaires. C’est un choix pertinent pour les montages neufs comme pour les opérations de modernisation d’armoires existantes.

Réglages temporisés pour adapter la réaction aux perturbations

Ce modèle dispose d’un temps de réponse réglable avec un différé minimal de 0 s et un différé maximal autorisé de 0,65 s. Le temps de retour du relais est également réglable à partir de 0,3 s jusqu’à 30 s. Ces possibilités de temporisation permettent d’ajuster le comportement du relais selon l’application, en évitant par exemple des commutations inutiles lors de micro-perturbations tout en conservant une réaction rapide en cas de défaut réel. Cela contribue à un pilotage plus propre du circuit de commande et à une meilleure gestion des arrêts liés aux anomalies de tension.

Sortie par 2 contacts inverseurs pour intégration en commande

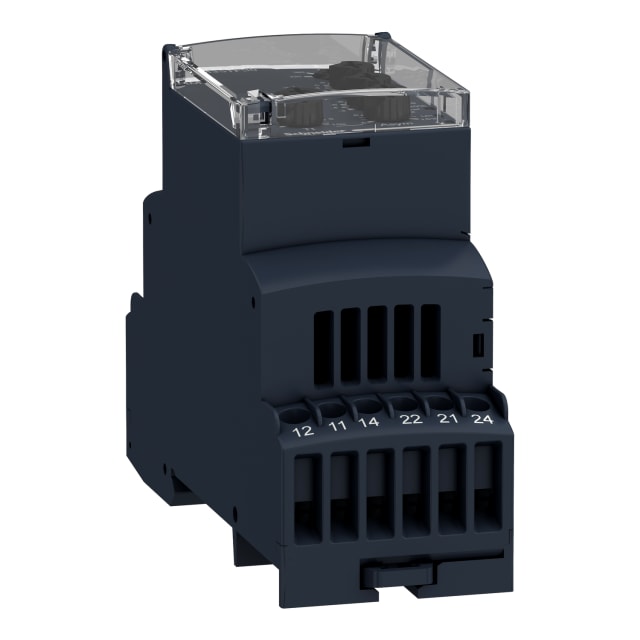

Le relais est équipé de 2 contacts sous forme de commutateurs, une configuration appréciée pour transmettre un état de surveillance vers différents circuits de signalisation, d’autorisation ou d’interverrouillage. Cette architecture facilite l’intégration dans les logiques câblées, notamment lorsqu’il faut remonter un défaut tout en commandant simultanément une action de sécurité ou d’arrêt. Pour les installateurs et tableautiers, cela apporte une vraie souplesse de câblage dans les applications de contrôle électrique.

Raccordement à vis pour une mise en œuvre simple et lisible

L’exécution du raccordement électrique par bornes à vis permet une connexion directe et claire dans les armoires et coffrets. Ce type de raccordement reste particulièrement apprécié pour les opérations de câblage, de contrôle et de maintenance, notamment lorsque la lisibilité des conducteurs et la tenue du serrage sont recherchées dans les ensembles modulaires. L’absence de bornes amovibles convient aux montages fixes où l’appareil est intégré durablement dans le tableau.

Un relais Harmony adapté aux automatismes et à la rénovation de tableaux

Grâce à sa fonction de surveillance de tension triphasée et à son format modulaire, ce relais Harmony trouve naturellement sa place dans les installations d’automatisation, les tableaux de protection et de distribution électrique, ainsi que dans les rénovations d’ensembles de commande sans recourir à une architecture complexe. Il constitue une solution claire pour contrôler l’état de l’alimentation, exploiter une information de défaut rapidement et préserver la continuité de service des équipements lorsque les conditions de tension redeviennent conformes.
