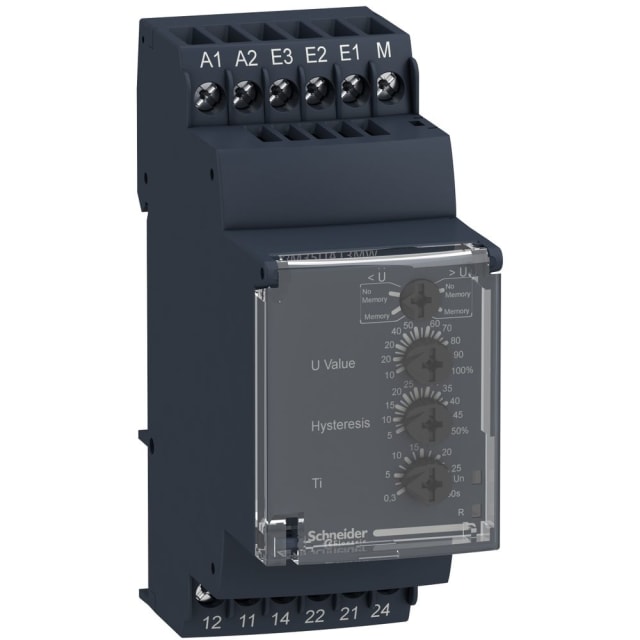

Relais de contrôle de tension multifonction RM35UA11MW

Relais de contrôle de tension multifonction pour surveillance précise en tableau

Le relais de contrôle de tension multifonction RM35UA11MW est conçu pour la surveillance de tensions très basses en courant alternatif ou continu, avec une plage de mesure de 0,05 à 5 V. Il permet de contrôler les dérives de tension dans les installations automatisées, armoires de commande et tableaux de distribution où une détection fiable des seuils est indispensable. Sa polyvalence le rend particulièrement pertinent pour les applications de contrôle de process, de signal faible, de levage, de pompage, d’emballage ou d’équipements techniques nécessitant une surveillance électrique continue.

Fonctions de sous-tension, surtension et fenêtre sur tension AC/DC

Ce modèle assure plusieurs modes de surveillance dans un seul appareil : contrôle de sous-tension monophasée, surtension monophasée et fonction fenêtre, aussi bien en AC qu’en DC selon les usages compatibles. Cette logique multifonction simplifie le choix du matériel lorsqu’il faut détecter un dépassement de seuil, une chute de niveau ou rester dans une plage de fonctionnement définie. Pour l’intégrateur ou le mainteneur, cela permet d’adapter le relais à différents scénarios sans multiplier les références dans le coffret.

Réglages temporisés pour filtrer les variations et stabiliser la commande

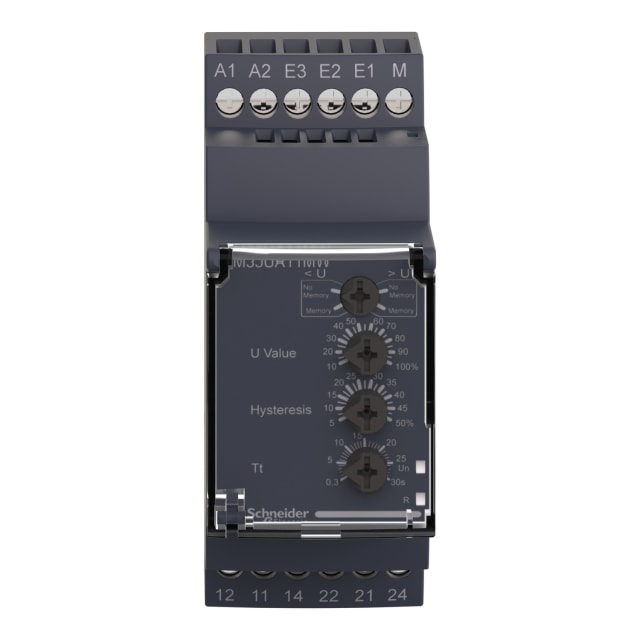

Le RM35UA11MW intègre des temporisations réglables utiles pour éviter les commutations intempestives lors de micro-variations ou de perturbations passagères. Le temps de réponse différé est réglable à partir de 0,3 s, tandis que le retour du relais peut également être ajusté jusqu’à 30 s selon le besoin d’exploitation. Cette souplesse de paramétrage aide à sécuriser le fonctionnement des circuits surveillés, à mieux gérer les coupures brèves et à améliorer la lisibilité des défauts dans les automatismes câblés.

Format modulaire compact 35 mm pour intégration simple sur rail DIN

Avec une largeur de 35 mm, une hauteur de 90 mm et une profondeur de 72 mm, ce relais de contrôle de tension s’intègre facilement dans les tableaux électriques où l’espace disponible doit être optimisé. Son format modulaire facilite l’implantation à côté d’autres appareillages de protection, de commande ou de signalisation. Ce gabarit est particulièrement pratique pour les rénovations d’armoires existantes comme pour les montages neufs recherchant une implantation propre et rationnelle.

Raccordement à vis et sortie par 2 contacts inverseurs

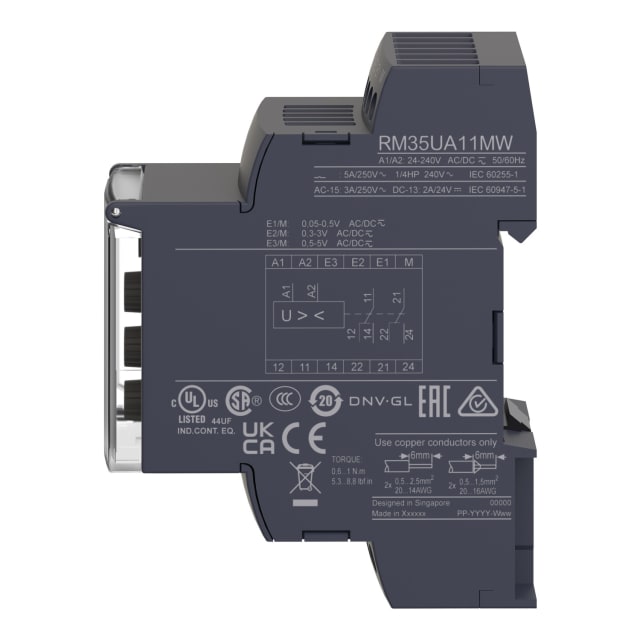

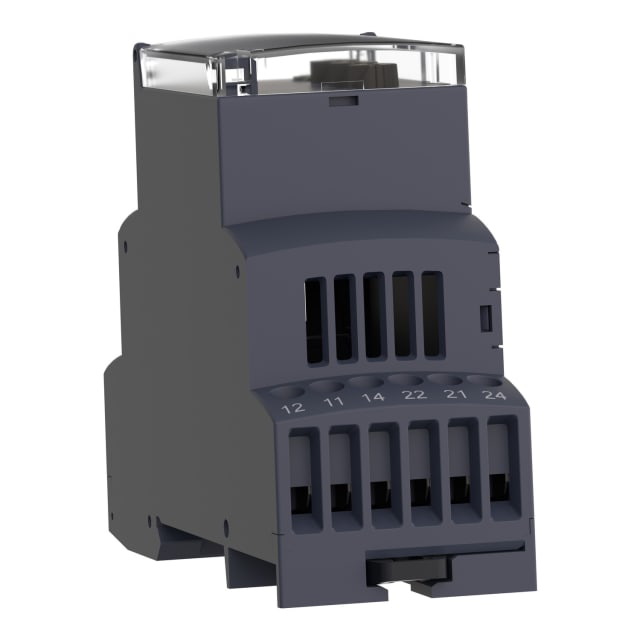

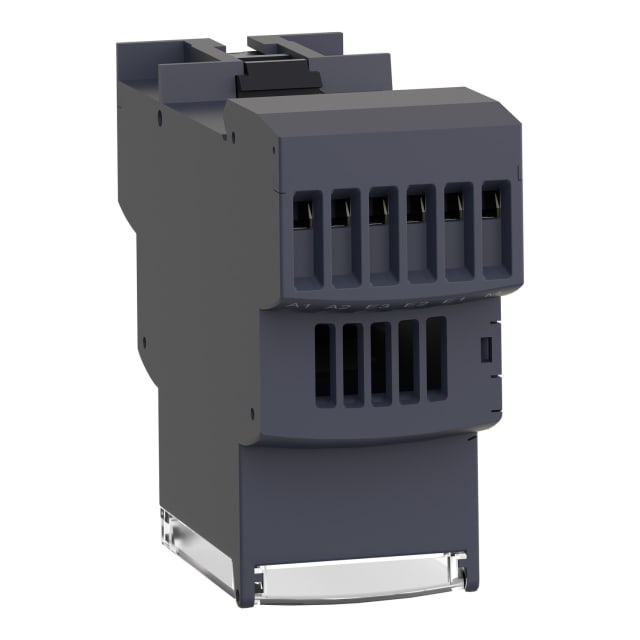

Le raccordement électrique à vis convient aux environnements de câblage industriel et tertiaire où une connexion nette et maîtrisée est recherchée. Le relais dispose de 2 contacts commutateurs, ce qui permet d’exploiter l’information de défaut ou d’état pour la signalisation, l’asservissement ou la coupure de commande selon l’architecture retenue. Cette configuration apporte une bonne souplesse de câblage pour remonter une alarme, piloter un relais auxiliaire ou intégrer le contrôle de tension dans une chaîne fonctionnelle existante.

Utilisation adaptée aux automatismes câblés et aux installations techniques

Le RM35UA11MW trouve naturellement sa place dans les systèmes automatisés logiques câblés qui nécessitent une surveillance de tension sans recourir à un automate programmable. Il constitue une solution pertinente pour moderniser une installation ancienne, compléter une logique de sécurité fonctionnelle de commande ou superviser des variations de tension sur des circuits sensibles. Son principe de fonctionnement aide l’exploitant à identifier plus rapidement les anomalies électriques et à intervenir de manière ciblée sur l’installation.

Un relais Harmony Control Relays pensé pour le contrôle de faible tension

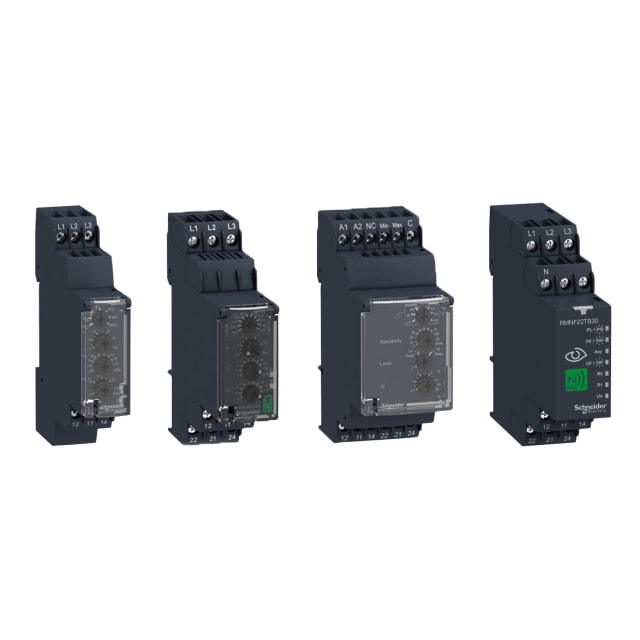

Issu de la gamme Harmony Control Relays, ce relais de contrôle de tension multifonction se distingue par son aptitude à surveiller de très faibles niveaux de tension sur une plage de 0,05 à 5 V AC/DC. Il répond ainsi à des besoins plus spécifiques que les relais de surveillance standard orientés tensions réseau. Pour un achat plus serein, ce positionnement produit est essentiel : il s’adresse avant tout aux applications de contrôle technique, de détection de seuil et de supervision de signaux électriques basse tension dans un environnement de tableau ou d’armoire.
