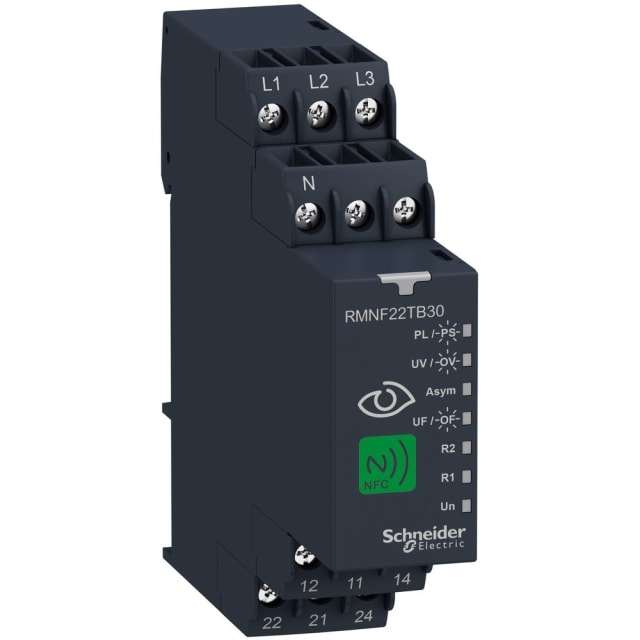

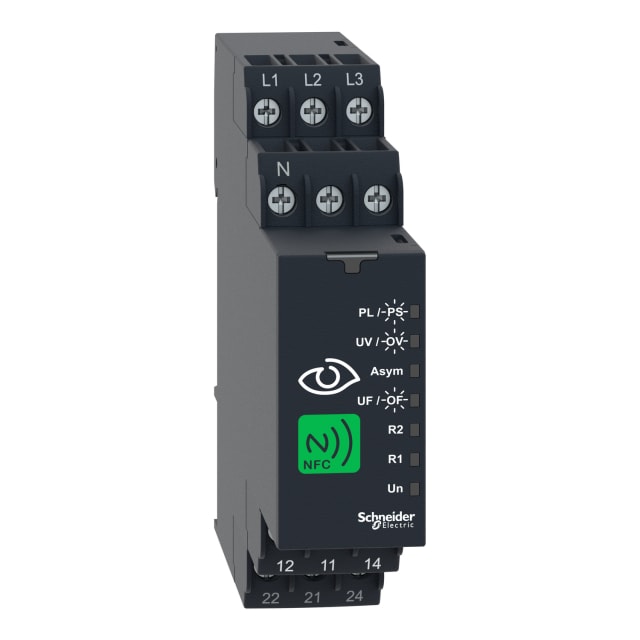

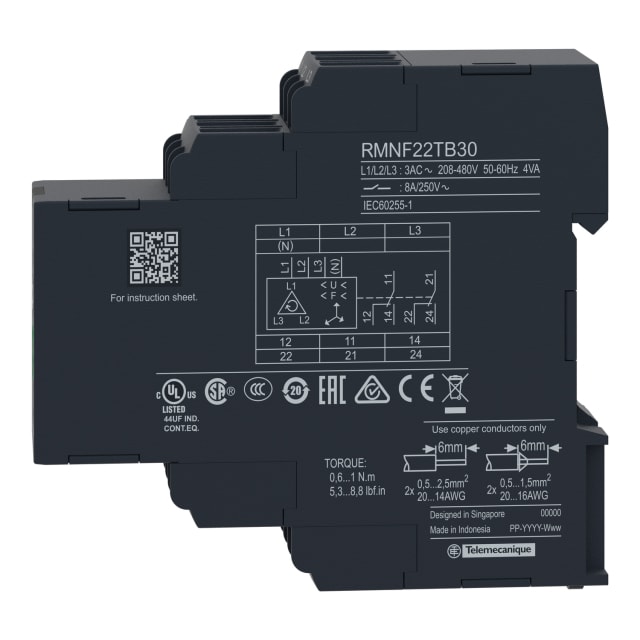

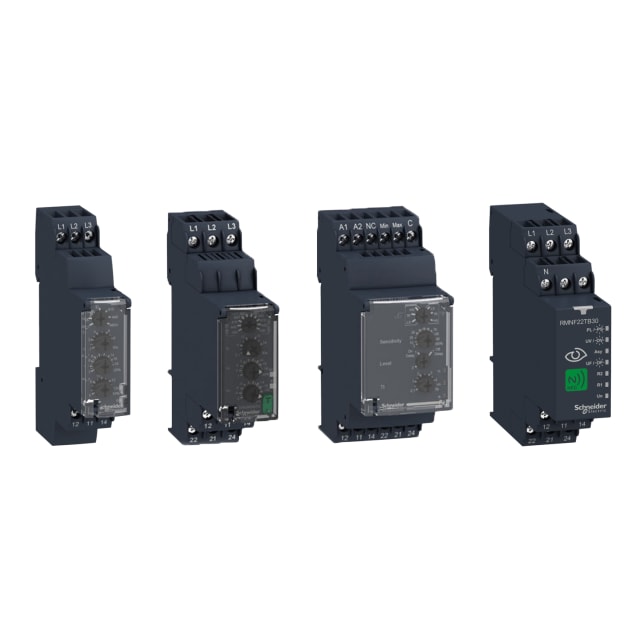

Relais de contrôle triphasé multifonction RMNF22TB30

Relais de contrôle triphasé multifonction pour la surveillance des réseaux

Le relais de contrôle triphasé multifonction RMNF22TB30 de la gamme Harmony Control Relays est conçu pour surveiller en continu une alimentation triphasée et sécuriser le fonctionnement des équipements associés. Il contrôle plusieurs défauts critiques du réseau, notamment l’ordre des phases, la perte de phase, la sous-tension, la surtension et l’asymétrie. Ce type d’appareil est particulièrement adapté aux tableaux électriques alimentant des moteurs, ventilateurs, pompes, compresseurs ou automatismes sensibles aux anomalies de phase.

Surveillance combinée des défauts les plus courants en triphasé

Ce modèle réunit plusieurs fonctions de contrôle dans un seul appareil modulaire, ce qui simplifie le choix et l’intégration en armoire. Il détecte l’inversion de phases pour éviter un sens de rotation incorrect, repère les défaillances de phase afin de limiter les risques de fonctionnement dégradé, et surveille également les écarts de tension. La fonction de reconnaissance d’asymétrie permet de mieux protéger les récepteurs triphasés contre les déséquilibres réseau pouvant entraîner échauffements, défauts de démarrage ou arrêts intempestifs.

Plage d’alimentation adaptée aux installations AC triphasées

Le RMNF22TB30 fonctionne en courant alternatif avec une tension d’alimentation de 120 à 480 V AC à 50 Hz comme à 60 Hz. Cette large plage facilite son emploi dans de nombreuses configurations de distribution et de commande en environnement tertiaire ou industriel. Son principe de surveillance permet d’intervenir dès qu’une valeur sort de la plage attendue, afin de déclencher une alarme, une coupure de commande ou un changement d’état de contact selon le schéma retenu.

Réglages de temporisation pour filtrer les défauts fugitifs

Ce relais de contrôle triphasé dispose d’un temps de réponse réglable à partir de 0,1 seconde et jusqu’à 300 secondes, ainsi que d’un temps de retour lui aussi ajustable de 0,1 à 300 secondes. Ces possibilités de réglage sont utiles pour adapter le comportement du relais à l’application réelle : éviter les déclenchements sur microcoupures ou fluctuations très brèves, temporiser un redémarrage, ou au contraire réagir rapidement sur un défaut franc. L’utilisateur peut ainsi ajuster la surveillance selon l’inertie du procédé et la sensibilité de la charge.

Configuration de contacts pratique pour les circuits de commande

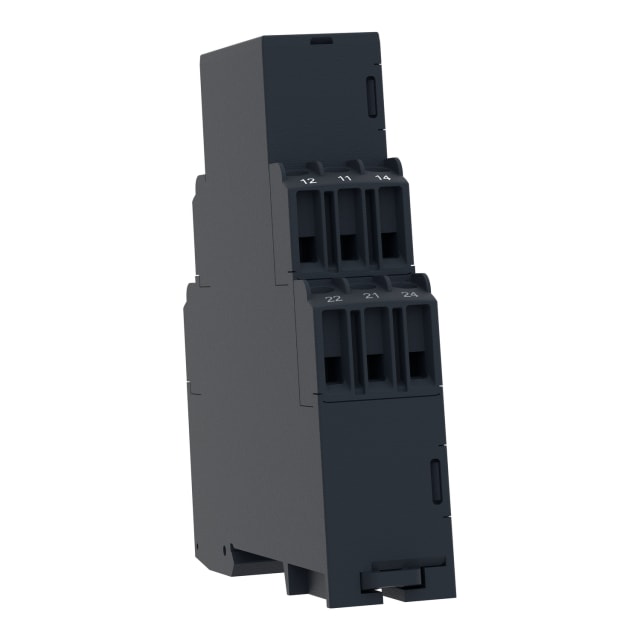

Le produit intègre 2 contacts inverseurs, une configuration appréciée pour piloter des circuits de signalisation, de report d’état ou de commande en logique de sécurité. Cette architecture offre de la souplesse pour interfacer le relais avec un automate, un contacteur, un voyant d’alarme ou une chaîne de commande. Dans un tableau, cela permet de gérer plus facilement l’information défaut et l’autorisation de marche sans multiplier les accessoires de contrôle.

Format compact pour intégration en tableau électrique

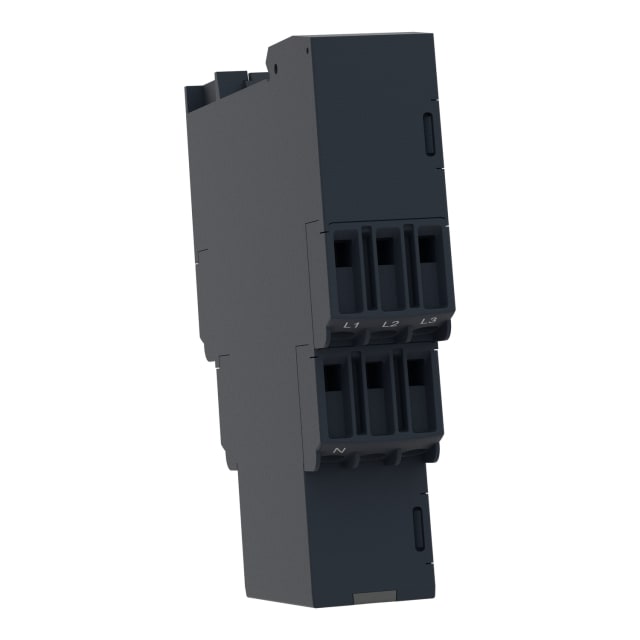

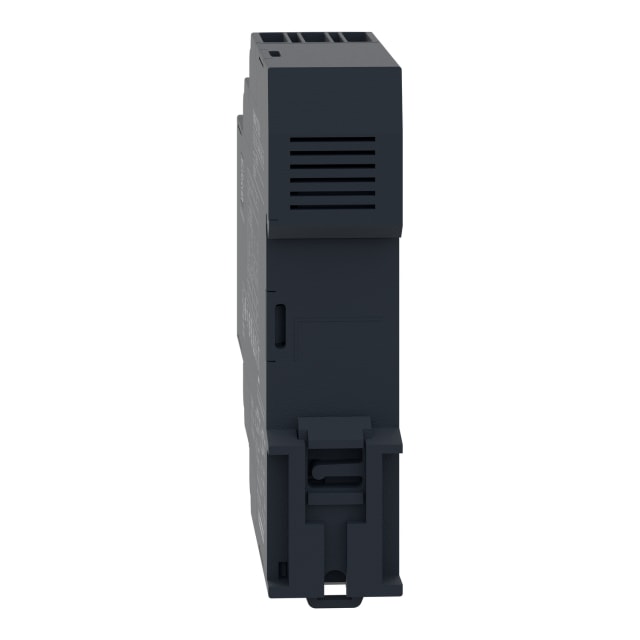

Avec une largeur de 22,5 mm, une hauteur de 90 mm et une profondeur de 99 mm, ce relais trouve facilement sa place dans les coffrets et armoires où l’espace disponible doit être optimisé. Son format modulaire convient bien aux ensembles de protection et de distribution électrique, notamment lorsque plusieurs fonctions doivent être regroupées sur rail. Le raccordement à vis permet une connexion claire et directe des conducteurs, recherchée dans les installations demandant un câblage net et maintenable.

Un choix pertinent pour protéger moteurs et automatismes sensibles

Le RMNF22TB30 convient particulièrement aux installations où la continuité de service dépend d’une bonne qualité d’alimentation triphasée. En amont d’un circuit moteur ou d’un automatisme, il contribue à éviter les conséquences d’un défaut de phase, d’un déséquilibre ou d’une tension anormale sur les équipements commandés. Pour un tableautier, un installateur ou un service maintenance, il représente une solution complète de surveillance réseau lorsqu’il faut centraliser plusieurs contrôles électriques dans un seul relais modulaire.
