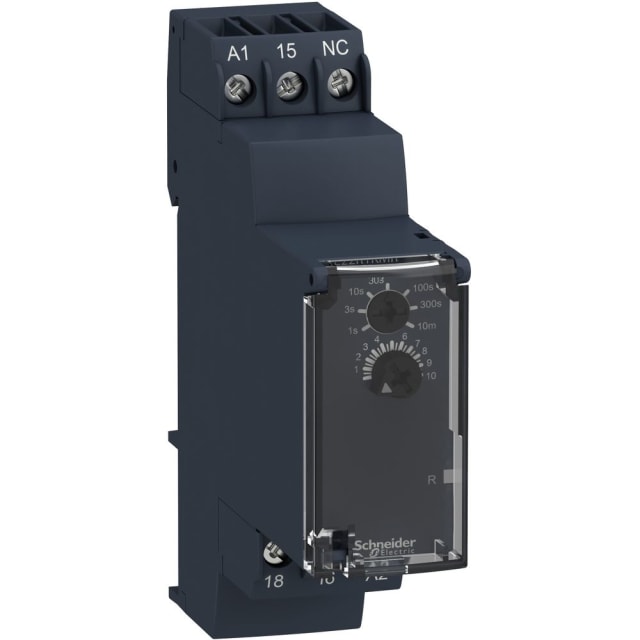

Relais temporisé marche arrêt 24-240V 1 contact RE22R1KMR

Relais temporisé marche arrêt pour commande temporisée au déclenchement

Ce relais temporisé marche arrêt est conçu pour réaliser une temporisation à la retombée, c’est-à-dire maintenir la sortie active pendant une durée réglée après la coupure du signal de commande. Ce fonctionnement est particulièrement adapté aux automatismes nécessitant une extinction différée, comme la ventilation, l’éclairage technique, l’extraction, certains circuits de commande ou des séquences simples en armoire électrique.

Plage d’alimentation large en 24 à 240 V AC/DC

Son alimentation universelle de 24 à 240 V en courant alternatif ou continu simplifie fortement le choix du matériel et l’intégration dans des installations hétérogènes. Ce large spectre d’utilisation permet de l’employer aussi bien sur des circuits de commande basse tension que sur des tensions plus courantes en automatisme, tout en limitant les risques d’erreur de sélection lors du remplacement ou de la maintenance.

Temporisation réglable de 0,05 seconde à 10 minutes

La plage de réglage de 0,05 s à 600 s offre une bonne souplesse pour adapter précisément le temps de maintien selon l’application. Elle permet aussi bien des séquences très courtes que des temporisations plus longues, utiles pour éviter un arrêt trop brusque d’un équipement, prolonger une commande après disparition du signal ou gérer une coupure retardée sur un contact de sortie.

1 contact inverseur temporisé pour une integration simple

Le relais dispose d’un contact inverseur temporisé 1C/O avec un courant nominal de 5 A. Cette configuration facilite son intégration dans de nombreux schémas de commande, avec une sortie exploitable en contact à ouverture et en contact à fermeture selon le besoin du circuit. C’est une solution pratique pour piloter un organe de commande, transmettre un ordre temporisé ou insérer une fonction de retard à la coupure dans une logique câblée.

Format modulaire compact pour rail DIN

Avec une largeur de 22,5 mm, une hauteur de 90 mm et une profondeur de 73 mm, ce relais temporisé s’intègre facilement dans les tableaux et coffrets lorsque l’espace est compté. Son format modulaire est adapté au montage sur profilé chapeau, ce qui le rend pertinent pour les armoires de distribution, de commande et d’automatisme où la compacité et la lisibilité de câblage sont recherchées.

Raccordement a vis pour un cablage net et accessible

Le raccordement électrique à vis convient aux environnements où l’on attend un câblage clair, repérable et facile à reprendre lors des opérations de maintenance. Ce type de connexion est apprécié dans les tableaux électriques pour la simplicité de mise en œuvre, le maintien des conducteurs et la facilité de contrôle lors des interventions techniques.

Usage cible en appareillage modulaire et automatismes de tableau

Issu de la gamme Harmony Timer Relays, ce relais temporisé répond aux besoins des professionnels recherchant une fonction marche arrêt temporisée au format modulaire. Il convient aux applications de gestion de séquences simples, de temporisation de coupure et d’asservissement dans les tableaux électriques, en neuf comme en remplacement, lorsque la fonction recherchée est clairement une temporisation à la retombée avec alimentation AC/DC étendue et encombrement réduit.
