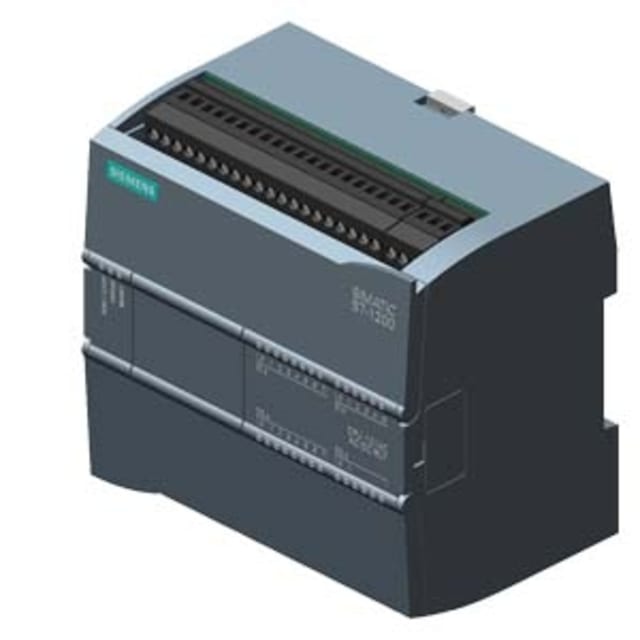

Automate programmable CPU 1214C AC/DC/Relais 6ES72141BG400XB0

Automate programmable compact pour machines et automatismes industriels

L’automate programmable CPU 1214C AC/DC/Relais de la gamme S7-1200 est conçu pour piloter des installations industrielles compactes à intermédiaires avec une architecture simple à intégrer. Ce format CPU compacte réunit alimentation, unité centrale et E/S embarquées dans un seul appareil, ce qui facilite la conception d’armoires sobres, lisibles et rapides à câbler. Il convient particulièrement aux automatismes de convoyage, de pompage, de ventilation, de dosage, de petites lignes de production et aux équipements techniques nécessitant une logique de commande réactive avec sorties relais.

Configuration embarquée pratique pour capteurs et actionneurs

Cette CPU intègre directement 14 entrées numériques 24 V DC, 10 sorties relais et 2 entrées analogiques 0-10 V. Cette combinaison permet de raccorder sans module supplémentaire de nombreux capteurs TOR, contacts, détecteurs, fins de course ou organes de commande, tout en pilotant des actionneurs via sorties relais jusqu’à 2 A. Les 2 entrées analogiques sont utiles pour remonter des mesures de procédé comme une consigne, un signal de pression, de niveau ou de variation de vitesse issu d’un équipement compatible 0-10 V. Pour les intégrateurs, cela apporte une base de commande immédiatement exploitable sur de nombreuses machines standard.

Alimentation AC et sorties relais pour une intégration souple

La CPU fonctionne sur une alimentation AC 85 à 264 V à 47-63 Hz, un atout intéressant lorsque l’installation est prévue sur réseau alternatif sans alimentation continue dédiée pour le contrôleur. Le principe AC/DC/Relais associe une alimentation secteur, des entrées numériques 24 V DC et des sorties relais, ce qui offre une bonne souplesse pour commuter différents circuits de commande compatibles. Ce choix est pertinent dans les environnements où l’on recherche une interface simple entre logique automate, capteurs industriels usuels et commandes d’organes tout ou rien.

Communication Ethernet industrielle et ouverture aux protocoles d’automatisme

L’automate dispose d’une interface Ethernet industriel intégrée avec interface PROFINET, ce qui simplifie le raccordement à un réseau d’automatisation moderne. Il prend en charge PROFINET IO ainsi que TCP/IP, avec compatibilité annoncée pour MODBUS et PROFIBUS via l’écosystème de communication adapté. Cette connectivité facilite l’échange de données avec IHM, équipements de supervision, variateurs, modules déportés ou autres composants d’automatisation. Pour un atelier ou une machine nécessitant diagnostic, mise en service et communication réseau sans complexifier inutilement le matériel, cette architecture constitue un vrai avantage opérationnel.

Temps de traitement court pour commandes séquentielles efficaces

Avec un temps d’exécution de 0,08 ms pour 1 000 instructions binaires, cette CPU S7-1200 est adaptée aux automatismes séquentiels exigeant une bonne réactivité de traitement. Elle permet de gérer efficacement les enchaînements logiques, temporisations, interverrouillages, cycles de marche/arrêt et automatismes de machine courants. Sa mémoire de 150 Ko apporte une marge confortable pour développer un programme structuré avec gestion des E/S, échanges de données et fonctions de commande usuelles dans de nombreuses applications industrielles.

Format compact pour coffrets et armoires techniques

Avec des dimensions de 110 mm de largeur, 100 mm de hauteur et 75 mm de profondeur, cette CPU s’intègre facilement dans des coffrets de commande où l’encombrement doit rester maîtrisé. Elle accepte le montage sur barre profilée et peut également être prévue pour différents modes d’intégration selon la configuration de l’armoire ou du support. Ce format compact est particulièrement intéressant pour les constructeurs de machines, tableautiers et services maintenance qui recherchent une solution d’automatisation performante sans mobiliser trop d’espace dans le coffret.

Un choix cohérent pour la modernisation et la création de systèmes automatisés

Dans un projet neuf comme en retrofit, cette CPU 1214C constitue une solution pertinente lorsqu’il faut combiner logique automate, E/S locales déjà conséquentes et communication industrielle dans un seul équipement. Son positionnement dans la série S7-1200 la rend bien adaptée aux installations nécessitant une commande centralisée compacte, évolutive dans sa conception d’ensemble et simple à intégrer dans un environnement d’automatisation industrielle. Pour l’acheteur professionnel, c’est un automate programmable particulièrement indiqué lorsque le besoin porte sur une commande machine structurée avec alimentation AC, entrées numériques 24 V DC, entrées analogiques et sorties relais embarquées.
