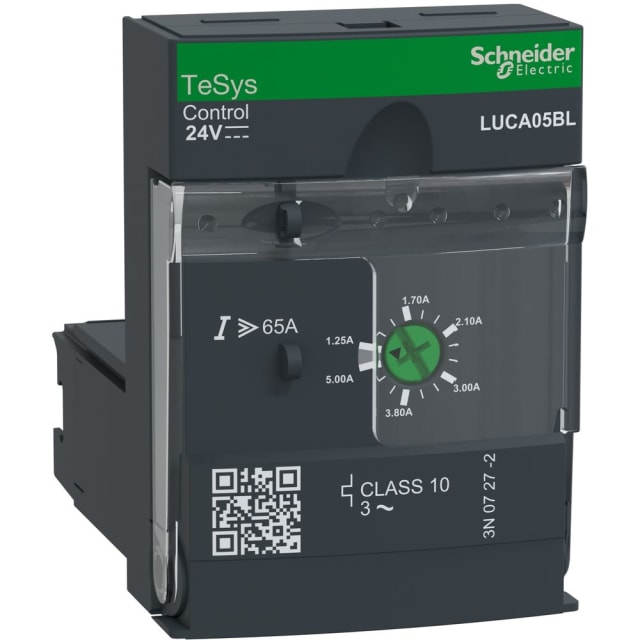

Unité de contrôle moteur TeSys U 24 V CC 1,25-5 A LUCA05BL

Une unité de contrôle moteur conçue pour les démarreurs TeSys U

L’unité de contrôle moteur TeSys U 24 V CC 1,25-5 A s’intègre dans une base d’alimentation compatible de la gamme TeSys U afin de constituer un ensemble de démarrage et de protection moteur compact. Elle est destinée au pilotage et à la protection de moteurs triphasés, avec une logique modulaire particulièrement adaptée aux armoires industrielles où la compacité, la lisibilité du montage et la simplicité de maintenance sont recherchées. Ce format enfichable permet d’associer la fonction de commande et la protection moteur dans une architecture cohérente, sans multiplier les composants dispersés.

Protection thermique et magnétique pour moteurs triphasés

Ce modèle assure une protection moteur de type thermique et magnétique, avec une plage de réglage de surcharge de 1,25 à 5 A. Il convient ainsi aux applications nécessitant un ajustement précis du courant nominal moteur dans cette plage. Le déclenchement de surcharge en classe 10 permet de protéger efficacement les départs moteurs usuels, tandis que la protection contre le court-circuit agit de manière non retardée. L’ensemble contribue à sécuriser le moteur contre les surcharges, les surintensités et les défauts électriques liés à l’exploitation courante.

Plage 1,25 à 5 A pour un réglage précis du départ moteur

Avec un courant permanent de mesure de 5 A et un seuil de déclenchement court-circuit non retardé réglé à 65 A, cette unité répond aux besoins des petits et moyens départs moteurs dans les installations de commande industrielle. Elle permet d’adapter finement la protection au moteur réellement installé, ce qui limite les écarts entre la consommation nominale de l’équipement et le niveau de protection appliqué. Pour l’intégrateur comme pour le mainteneur, cette plage de réglage apporte de la souplesse lors du dimensionnement du départ moteur.

Commande en 24 V CC pour les circuits de contrôle industriels

Cette unité fonctionne avec une alimentation de commande en 24 V CC, un standard largement utilisé dans les circuits de contrôle d’automatismes et d’armoires électriques. Ce choix facilite son intégration dans de nombreux environnements industriels déjà structurés autour d’une alimentation continue de commande. Elle vient ainsi s’insérer dans une chaîne de commande claire et homogène, tout en conservant une tension de service adaptée aux applications moteur en courant alternatif jusqu’à 690 V.

Fonctions utiles pour la continuité d’exploitation

Au-delà de la protection surcharge et court-circuit, cette unité de contrôle moteur intègre également une fonction de protection contre le défaut de fuite à terre ainsi que des fonctions liées aux défauts de phase. Dans une installation moteur, ces protections complémentaires sont particulièrement utiles pour mieux encadrer les anomalies susceptibles d’affecter le fonctionnement du départ. Pour l’exploitant, cela signifie une meilleure maîtrise des conditions de protection du moteur et de son équipement associé, dans un ensemble pensé pour les besoins essentiels de commande moteur.

Format compact pour intégration en coffret et tableau

Avec des dimensions de 45 mm de largeur, 66 mm de hauteur et 60 mm de profondeur, cette unité TeSys U s’intègre facilement dans des coffrets et tableaux où l’optimisation de l’espace est un critère important. Son encombrement maîtrisé permet de construire des départs moteurs organisés et compacts, y compris dans des ensembles où plusieurs fonctions de commande doivent cohabiter sur un espace réduit. Cette compacité est particulièrement appréciable dans les armoires industrielles modernes, où chaque module doit apporter une fonction claire sans alourdir le câblage ni l’implantation.

Compatible avec l’architecture modulaire TeSys U

Cette version est prévue pour être utilisée avec des bases d’alimentation TeSys U compatibles, ce qui en fait un choix pertinent pour compléter, remplacer ou standardiser un départ moteur existant dans cette architecture. L’intérêt de cette conception modulaire est de simplifier la sélection des éléments, d’unifier les pratiques de montage et de faciliter les interventions en maintenance. Pour un atelier, un constructeur de machines ou un tableautier, c’est un composant bien adapté aux ensembles de variation et commande moteur recherchant une solution lisible, compacte et technique.
