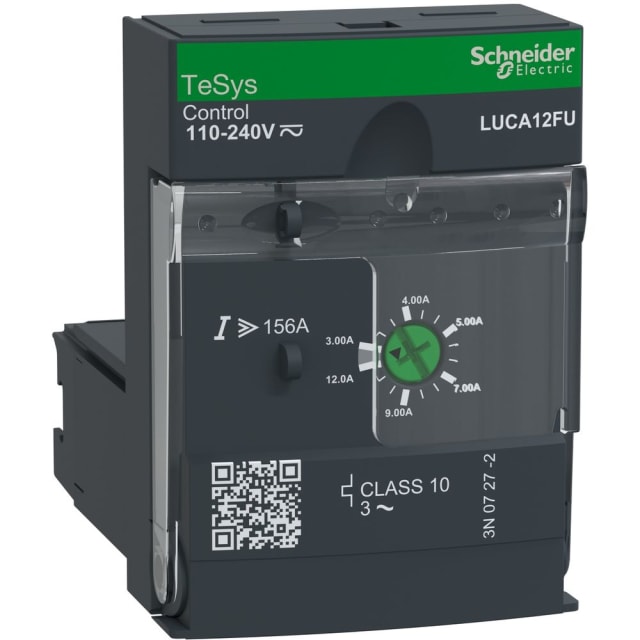

Unité de contrôle moteur TeSys U 3-12 A classe 10 LUCA12FU

Unité de contrôle moteur TeSys U pour protection complète des départs moteurs

Cette unité de contrôle moteur TeSys U est conçue pour s’insérer dans une base d’alimentation compatible afin de constituer un contrôleur de démarreur pour moteurs triphasés. Elle répond aux besoins de protection essentiels sur les applications industrielles avec surveillance thermique et magnétique, dans une plage de réglage de 3 à 12 A. Son fonctionnement en classe 10 convient aux démarrages moteurs standards, avec un déclenchement calibré pour protéger efficacement le moteur sans pénaliser l’exploitation normale.

Plage de réglage 3 à 12 A pour une adaptation précise au moteur

Le réglage de surcharge de 3 à 12 A permet d’ajuster la protection au courant nominal du moteur afin d’éviter les déclenchements inadaptés et de conserver une cohérence entre protection et charge réelle. Cette souplesse de réglage en fait une solution pertinente pour de nombreux départs moteurs triphasés, notamment lorsque l’installateur doit rester dans une architecture TeSys U tout en couvrant plusieurs calibres d’intensité avec une logique de sélection claire.

Protection thermique et magnétique intégrée pour surcharge, court-circuit et perte de phase

L’appareil associe une protection moteur à déclencheur thermique et magnétique. Il gère la surcharge en classe 10 et intègre un déclenchement de court-circuit non retardé, avec seuil indiqué à 156 A, pour une réaction rapide en cas de défaut brutal. Cette configuration aide à sécuriser le départ moteur contre les surintensités, les courts-circuits et la perte de phase. Une fonction de protection liée au défaut d’isolement est également présente pour la protection de l’équipement, ce qui renforce l’intérêt de cette unité dans les montages où la continuité d’exploitation doit s’accompagner d’une protection technique cohérente.

Compatibilité avec les bases d’alimentation TeSys U pour une intégration modulaire

Cette unité est prévue pour être utilisée avec les bases d’alimentation de la gamme TeSys U, notamment les bases LUB12, LUB32 et LUB38. Cette conception modulaire simplifie la constitution d’un démarreur-moteur compact, lisible et évolutif. Pour le professionnel, cela facilite le remplacement ciblé d’un élément, la standardisation des montages en armoire et la mise en œuvre d’une solution de commande moteur homogène sur plusieurs machines ou fonctions process.

Large plage d’alimentation de commande en AC/DC pour plus de souplesse

L’unité accepte une alimentation de commande externe en AC/DC, avec une plage de 110 à 240 V en courant alternatif 50/60 Hz et de 110 à 220 V en courant continu. Cette polyvalence permet d’intégrer plus facilement le produit dans des environnements de commande variés sans multiplier les références. Elle convient ainsi aux installations où la tension disponible peut différer d’une machine à l’autre, tout en conservant une même logique de produit dans le tableau électrique.

Format compact pour intégration en coffret et montage vertical

Avec des dimensions de 45 mm de large, 66 mm de haut et 60 mm de profondeur, cette unité de contrôle moteur TeSys U s’intègre facilement dans les ensembles de commande compacts. Son format participe à une implantation rationnelle dans les coffrets et armoires, particulièrement utile lorsque l’espace disponible est contraint. Le montage vertical s’inscrit dans une logique d’installation simple et propre, compatible avec les exigences de lisibilité et d’accessibilité attendues sur des départs moteurs industriels.

Solution adaptée aux applications moteur triphasé jusqu’à 5,5 kW à 400 V

Cette version est destinée aux applications de moteur triphasé jusqu’à 5,5 kW à 400 V dans une architecture TeSys U. Elle convient particulièrement aux fonctions de démarrage et de protection sur machines, convoyage, ventilation, pompage ou automatismes industriels nécessitant une protection moteur compacte et modulaire. Pour l’acheteur, cela signifie une identification plus simple du bon composant lorsqu’il recherche une unité de contrôle capable de couvrir les besoins courants en commande et protection moteur dans la plage 3 à 12 A.
