Disjoncteur modulaire 2P 50A courbe C iC60a A9F64250
33.92€ HTVA
En rupture de stock
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 33.92€ | 0% |
| 3-5 | 33.24€ | 2% |
| 6-10 | 32.90€ | 3% |
| 11+ | 32.56€ | 4% |

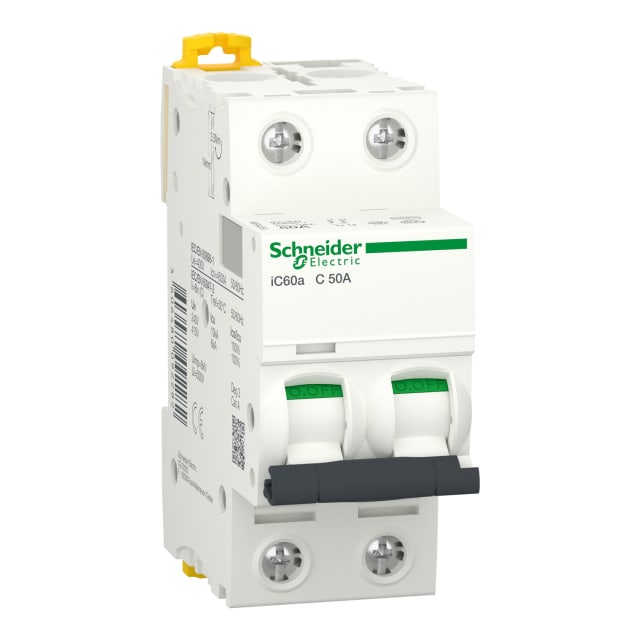

Disjoncteur modulaire 2P 50 A courbe C iC60a A9F64250
Le disjoncteur modulaire Acti9 iC60a en version 2 pôles et 50 A avec courbe C est conçu pour la protection et la distribution électrique dans les tableaux modulaires. Il convient particulièrement aux circuits où l’on recherche un bon compromis entre sensibilité aux surintensités et tenue aux appels de courant, tout en offrant une intégration simple dans une installation résidentielle, tertiaire ou technique.
Avec sa largeur de 2 modules, ce disjoncteur bipolaire s’intègre facilement dans un coffret ou un tableau de distribution. Son format modulaire facilite l’organisation des départs et la maintenance, tout en assurant une protection fiable des circuits raccordés.
Les atouts du disjoncteur iC60a 2P 50 A
Protection bipolaire : coupure des deux pôles pour une sécurité adaptée aux circuits concernés. Courbe C : adaptée aux usages courants avec appels de courant modérés au démarrage. Intensité nominale de 50 A : pour les circuits demandant un calibre élevé dans une installation compatible. Pouvoir de coupure de 6 kA selon EN 60898 à 230 V : réponse adaptée aux protections classiques de tableaux. Format 2 modules : installation claire et compacte dans les coffrets modulaires. Série Acti9 iC60 : une gamme reconnue pour les tableaux de distribution et de protection.
Caractéristiques techniques principales
Nombre de pôles : 2 Pôles protégés : 2 Courant nominal : 50 A Courbe de déclenchement : C Tension de dimensionnement : 400 V Type de tension : AC Fréquence : 50…60 Hz Pouvoir de coupure assigné Icn selon EN 60898 : 6 kA à 230 V Pouvoir de coupure assigné Icn selon EN 60898 : 4,5 kA à 400 V Pouvoir de coupure assigné Icu selon IEC 60947-2 : 10 kA à 230 V Pouvoir de coupure assigné Icu selon IEC 60947-2 : 6 kA à 400 V Tension d’isolement de mesure Ui : 500 V Tension nominale de tenue aux chocs Uimp : 6 kV Largeur : 2 unités de division Profondeur totale : 44,5 mm Classe de limitation énergétique : 3 Catégorie de surtension : 2 Classe de protection : IP20 Degré de pollution : 3 Température de fonctionnement : -35…70 °C Puissance dissipée : 4 W
Pour quels usages choisir ce disjoncteur bipolaire ?
Ce disjoncteur 2P 50 A courbe C s’adresse aux installations où la protection doit couvrir deux conducteurs, avec une configuration modulaire simple à repérer dans le tableau. Il est adapté aux départs de circuits nécessitant un calibre élevé et une protection cohérente avec des charges présentant de légers appels au démarrage.
La courbe C est souvent choisie pour les usages polyvalents, car elle accepte mieux les courants transitoires qu’une courbe plus sensible, tout en conservant une protection efficace contre les surcharges et courts-circuits dans le cadre d’une installation correctement dimensionnée.
Points de vigilance avant installation
Vérifier que le calibre 50 A correspond bien au dimensionnement du circuit et aux conducteurs utilisés. Contrôler la compatibilité avec le tableau modulaire et l’encombrement disponible. Tenir compte du pouvoir de coupure en fonction du niveau de court-circuit présumé de l’installation. Respecter les règles de raccordement et de protection en vigueur lors de la pose. Prendre en considération la section des conducteurs raccordables : monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm².
Raccordement et intégration dans le tableau
Ce disjoncteur accepte un conducteur neutre à connexion et se destine à une mise en œuvre soignée dans les tableaux de distribution. Son format modulaire facilite l’identification des départs protégés et l’organisation des circuits dans une armoire ou un coffret électrique.
Pour une installation durable et fiable, il est recommandé de vérifier le serrage, la qualité des connexions et l’adéquation entre le disjoncteur, le circuit alimenté et les conditions d’exploitation de l’installation.
Références produit
Référence fabricant : A9F64250 Référence commerciale : 4406908 GTIN / EAN : 3606480092282 Série : Acti9 iC60
En résumé
Le disjoncteur modulaire iC60a 2P 50 A courbe C est une solution fiable pour protéger et distribuer l’alimentation dans un tableau électrique. Son format compact, sa coupure bipolaire et ses caractéristiques techniques en font un choix pertinent pour les installations nécessitant un appareil modulaire robuste, lisible et adapté aux usages courants.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 6 kA |
|---|---|
| Nombre de pôles (total) | 2 |
| Courant nominal | 50 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | oui |
| Nombre de pôles protégés | 2 |
| Largeur en unités de division | 2 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 4.5 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 6 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 10 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | non |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 2 |
| Section du conducteur multifilaire pouvant être raccordée | 1...25 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...35 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 4 W |
Produits de la même série que le produit consulté
À quoi sert ce disjoncteur modulaire 2P Acti9 iC60a ?
Il sert à protéger un circuit monophasé ou bipolaire contre les surcharges et les courts-circuits, tout en coupant les deux pôles du circuit. C’est un appareil destiné au tableau électrique.
Ce disjoncteur 2P 50A est-il adapté à un tableau modulaire standard ?
Oui, son format modulaire 2 modules permet un montage sur rail DIN dans un tableau électrique compatible. Vérifiez simplement l’espace disponible et la cohérence avec le reste de l’installation.
Peut-on raccorder un conducteur de neutre sur ce disjoncteur ?
Oui, la fiche produit indique une connexion du conducteur neutre. Cela facilite son usage dans certains circuits nécessitant la coupure des deux conducteurs.
Quelle section de câble peut être raccordée sur ce disjoncteur ?
La section admissible dépend du type de conducteur : jusqu’à 35 mm² en monofilaire et jusqu’à 25 mm² en multifilaire, selon les données produit. Le serrage doit toujours être réalisé par un professionnel et au couple recommandé par le fabricant.
Ce disjoncteur peut-il être installé à la place d’un autre modèle iC60 ?
Oui, s’il s’agit d’un appareil de la même famille modulaire et que les caractéristiques de l’installation sont compatibles. Avant remplacement, il faut vérifier la référence exacte, le nombre de pôles, le calibre et l’encombrement.
Faut-il faire appel à un électricien pour l’installation ?
Oui, ce type de disjoncteur doit être installé, entretenu ou remplacé par un électricien qualifié. L’intervention hors tension et la conformité aux règles locales de câblage sont indispensables.
