Schneider Distribution

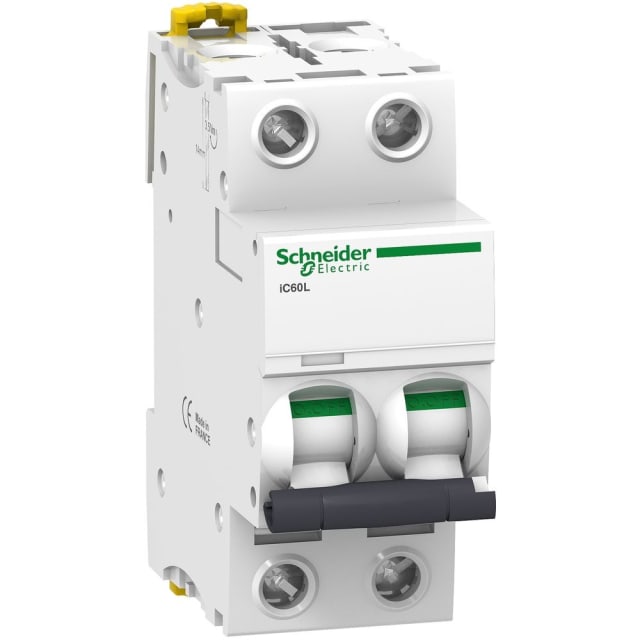

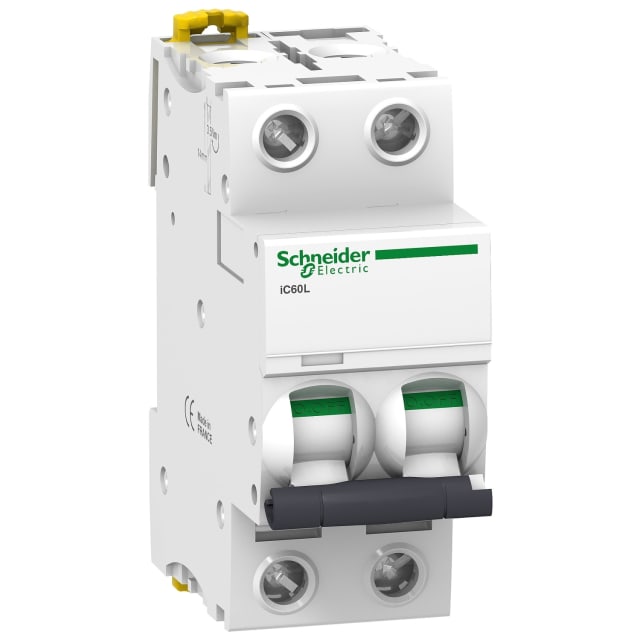

Disjoncteur 2P 16A courbe Z iC60L A9F92216

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480085536 SKU : 4107880 Réf. fabricant : A9F92216

Disjoncteur modulaire bipolaire 16 A courbe Z, série Acti9 iC60L, pour protection des circuits sensibles. Pouvoir de coupure 15 kA, format 2 modules, compatible AC/DC, 400 V.

144.55€ HTVA

Par 1 pièce

10 en stock

10 en stock

Quantité Prix HTVA Remise
0-2 144.55€ 0%
3-5 141.66€ 2%
6-10 140.21€ 3%
11+ 138.77€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107880 Réf. 4107880 Disjoncteur 2P 16A courbe Z iC60L A9F92216 Modèle sélectionné
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
Z
2 16 A Z En stock 144.55€ HTVA par 1 pièce En stock
4107950 Réf. 4107950 Disjoncteur miniature 2P 2A courbe C iC60L A9F94202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 102.39€ HTVA par 1 pièce En stock
4107952 Réf. 4107952 Disjoncteur miniature 2 pôles 4A courbe C A9F94204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 90.26€ HTVA par 1 pièce En stock
4107953 Réf. 4107953 Disjoncteur modulaire 2P 6A courbe C A9F94206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
C
2 6 A C En stock 83.85€ HTVA par 1 pièce En stock
4107954 Réf. 4107954 Disjoncteur modulaire iC60L 2P 10A courbe C A9F94210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
C
2 10 A C En stock 71.22€ HTVA par 1 pièce En stock
4107955 Réf. 4107955 Disjoncteur miniature 2 pôles 16A courbe C A9F94216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
C
2 16 A C En stock 71.22€ HTVA par 1 pièce En stock
4107956 Réf. 4107956 Disjoncteur miniature 2P 20A courbe C A9F94220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
C
2 20 A C En stock 76.75€ HTVA par 1 pièce En stock
4107957 Réf. 4107957 Disjoncteur miniature 2 pôles 25A courbe C A9F94225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
C
2 25 A C En stock 75.00€ HTVA par 1 pièce En stock
4107958 Réf. 4107958 Disjoncteur miniature 2P 32A courbe C A9F94232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
C
2 32 A C En stock 75.00€ HTVA par 1 pièce En stock
4107967 Réf. 4107967 Disjoncteur tripolaire 6A courbe C iC60L A9F94306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
C
3 6 A C En stock 130.85€ HTVA par 1 pièce En stock
4107968 Réf. 4107968 Disjoncteur tripolaire 10A courbe C iC60L A9F94310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
C
3 10 A C En stock 109.98€ HTVA par 1 pièce En stock
4107969 Réf. 4107969 Disjoncteur tripolaire 16A courbe C iC60L A9F94316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
C
3 16 A C En stock 114.37€ HTVA par 1 pièce En stock
4107970 Réf. 4107970 Disjoncteur tripolaire 20A courbe C iC60L A9F94320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
C
3 20 A C En stock 114.37€ HTVA par 1 pièce En stock
4107971 Réf. 4107971 Disjoncteur tripolaire 25A courbe C A9F94325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
C
3 25 A C En stock 114.37€ HTVA par 1 pièce En stock
4107972 Réf. 4107972 Disjoncteur triphasé 32A courbe C 3 pôles A9F94332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
C
3 32 A C En stock 109.98€ HTVA par 1 pièce En stock
4107973 Réf. 4107973 Disjoncteur miniature 3P 40A courbe C iC60L A9F94340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
C
3 40 A C En stock 143.86€ HTVA par 1 pièce En stock
4107981 Réf. 4107981 Disjoncteur modulaire 4 pôles 6A courbe C A9F94406
Nombre de pôles (total)
4
Courant nominal
6 A
Courbe de déclenchement
C
4 6 A C En stock 166.35€ HTVA par 1 pièce En stock
4107982 Réf. 4107982 Disjoncteur miniature 4 pôles 10A courbe C A9F94410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
C
4 10 A C En stock 146.61€ HTVA par 1 pièce En stock
4107983 Réf. 4107983 Disjoncteur 4 pôles 16A courbe C iC60L A9F94416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
C
4 16 A C En stock 138.99€ HTVA par 1 pièce En stock
4107984 Réf. 4107984 Disjoncteur tétrapolaire 20A courbe C A9F94420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
4 20 A C En stock 138.99€ HTVA par 1 pièce En stock
4107985 Réf. 4107985 Disjoncteur modulaire 4 pôles 25A courbe C A9F94425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
4 25 A C En stock 144.55€ HTVA par 1 pièce En stock
4107986 Réf. 4107986 Disjoncteur modulaire 4 pôles 32A courbe C A9F94432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
4 32 A C En stock 144.55€ HTVA par 1 pièce En stock
4107987 Réf. 4107987 Disjoncteur modulaire 4 pôles 40A courbe C A9F94440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
4 40 A C En stock 187.76€ HTVA par 1 pièce En stock
4107989 Réf. 4107989 Disjoncteur miniature 4P 63A courbe C A9F94463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
4 63 A C Sur commande 277.12€ HTVA par 1 pièce Sur commande
4108005 Réf. 4108005 Disjoncteur iC60L 2P 6A K – Cet iC60L est un disjoncteur
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
K
2 6 A K Sur commande 83.03€ HTVA par 1 pièce Sur commande
4108025 Réf. 4108025 Disjoncteur miniature 4P 4A courbe K iC60L A9F95404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
K
4 4 A K En stock 87.62€ HTVA par 1 pièce En stock

Disjoncteur modulaire 2P 16A courbe Z pour protection fine des circuits

Le disjoncteur 2P 16A courbe Z Acti9 iC60L est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations basse tension. Sa courbe de déclenchement Z le destine aux circuits exigeant une sensibilité de déclenchement élevée, notamment lorsque la protection doit être précise sur des équipements présentant de faibles marges de tolérance face aux surintensités. En version bipolaire avec 2 pôles protégés, il coupe simultanément les deux conducteurs protégés pour une protection cohérente et nette du départ concerné.

Pouvoir de coupure élevé pour tableaux électriques exigeants

Ce modèle se distingue par un pouvoir de coupure important, adapté aux environnements où le niveau de court-circuit présumé impose un appareil de protection renforcé. Il offre un pouvoir de coupure assigné de 15 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un Icu atteignant 50 kA à 230 V et 25 kA à 400 V selon IEC 60947-2. Ce positionnement en fait un choix pertinent pour les tableaux de distribution nécessitant un disjoncteur modulaire capable de conjuguer format compact et niveau de protection élevé.

Courbe Z : un choix adapté aux circuits techniques sensibles

La courbe Z est particulièrement recherchée lorsque le circuit à protéger nécessite un déclenchement rapide sur faible surintensité magnétique. Elle convient aux usages techniques spécifiques où une courbe standard serait moins adaptée. Pour un intégrateur, un tableautier ou un installateur, ce type de déclenchement permet d’affiner la sélectivité fonctionnelle du tableau selon la nature réelle des charges raccordées, tout en conservant un calibre nominal de 16 A adapté à de nombreux départs spécialisés.

Format compact pour intégration sur rail DIN

Avec une largeur de 2 modules et une conception prévue pour le montage en tableau, ce disjoncteur s’intègre facilement dans les coffrets et armoires de distribution. Son encombrement facilite l’optimisation de l’espace disponible sur rail DIN, tout en laissant la possibilité d’ajouter des dispositifs complémentaires compatibles. Cette compacité est appréciable dans les tableaux où la densité d’appareillage est élevée et où chaque module compte pour conserver une implantation claire et rationnelle.

Caractéristiques électriques adaptées aux environnements de distribution modernes

Le disjoncteur fonctionne en AC/DC, sous une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa fréquence de fonctionnement de 50 à 60 Hz permet son intégration dans des installations courantes et techniques. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure protection des circuits en aval et des équipements raccordés.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Ce disjoncteur 2P 16A accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement permet de l’utiliser sur différents types de départs, selon l’architecture du tableau et la section retenue pour le câblage. L’appareil ne prévoit pas de conducteur neutre à connexion dédiée, ce qui aide à bien l’identifier dans les configurations où les deux pôles sont protégés de manière symétrique.

Conçu pour les contraintes d’exploitation en tableau électrique

Son indice de protection IP20, son degré de pollution 3 et sa catégorie de surtension 4 correspondent aux exigences habituelles des appareillages modulaires installés dans une enveloppe adaptée. Il peut fonctionner dans une large plage de température ambiante, de -35 à 70 °C, ce qui facilite son emploi dans des environnements techniques variés. Sa puissance dissipée de 2,4 W reste également à prendre en compte dans le dimensionnement thermique du tableau, notamment lorsque plusieurs protections sont regroupées dans un espace réduit.

Un choix pertinent pour compléter une distribution modulaire Acti9

Issu de la série Acti9 iC60, ce disjoncteur modulaire bipolaire s’adresse aux professionnels et acheteurs avertis recherchant un appareil de protection 16 A courbe Z avec fort pouvoir de coupure et encombrement réduit. Il convient particulièrement aux tableaux, protections et distributions électriques où la cohérence de gamme, la précision du déclenchement et la maîtrise de l’intégration sont des critères importants. Pour une commande sans erreur, il constitue une solution claire pour équiper un départ nécessitant une protection bipolaire technique en 16 A.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V15 kA
Nombre de pôles (total)2
Courant nominal16 A
Courbe de déclenchementZ
Conducteur neutre à connectionnon
Nombre de pôles protégés2
Largeur en unités de division2
Pouvoir de coupure assigné icn selon EN 60898 à 400 v15 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V25 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V50 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.4 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,221 kg

Produits de la même série que le produit consulté

Ce disjoncteur 2P 16A courbe Z convient-il pour protéger un circuit très sensible ?

Oui, la courbe Z est destinée aux circuits à très faible appel de courant, où un déclenchement très rapide est recherché. Elle est généralement utilisée pour des charges électroniques ou des circuits sensibles, lorsque la sélectivité et la réactivité sont importantes.

Peut-on utiliser ce disjoncteur dans un tableau modulaire standard ?

Oui, il est prévu pour un montage modulaire sur rail DIN et occupe 2 modules de largeur, ce qui le rend compatible avec un tableau électrique domestique ou tertiaire adapté.

Ce modèle coupe-t-il bien la phase et le neutre ?

Oui, c’est un disjoncteur bipolaire 2P : les deux pôles sont protégés et sectionnés. C’est utile pour isoler complètement le circuit à la coupure.

Ce disjoncteur peut-il être utilisé en courant alternatif et en courant continu ?

Oui, la fiche produit indique un type de tension AC/DC. Cela signifie qu’il est prévu pour des usages compatibles avec ces deux types d’alimentation, dans le cadre des limites d’application du fabricant.

Quelle est la place à prévoir dans le tableau électrique ?

Il faut prévoir 2 modules de largeur. Son encombrement total est compact, avec une profondeur de 44,5 mm, ce qui facilite l’intégration dans un coffret modulaire.

Comment raccorder les conducteurs sur ce disjoncteur ?

La fiche indique une compatibilité avec des conducteurs monofils de 1 à 25 mm² et multifilaires de 1 à 16 mm². Le raccordement doit être réalisé selon les recommandations de serrage et de câblage du fabricant.
