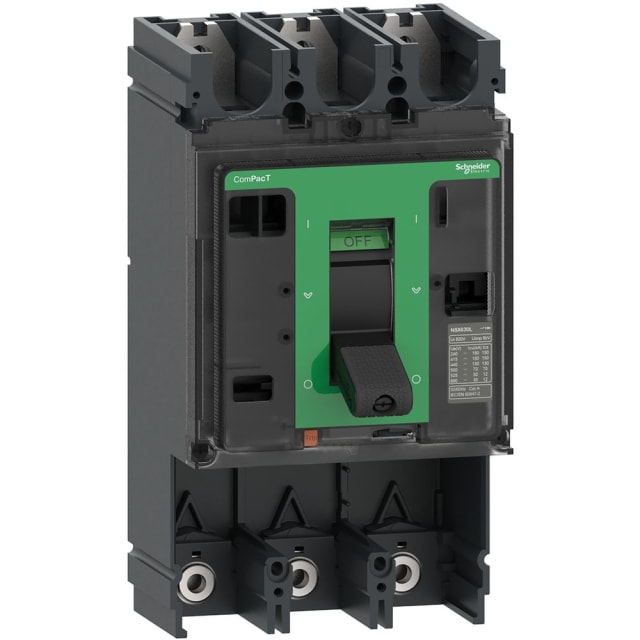

Disjoncteur boîtier moulé ComPacT NSX630N 3P C63N3

Disjoncteur boîtier moulé ComPacT NSX630N 3P pour distribution de puissance

Ce disjoncteur boîtier moulé ComPacT NSX630N en version 3 pôles est conçu pour les applications de distribution électrique nécessitant un calibre de châssis élevé et une coupure adaptée aux réseaux basse tension. Avec un courant assigné de 630 A et une tension de dimensionnement jusqu’à 690 V, il s’intègre dans les ensembles de protection et de distribution où l’on recherche un appareil compact, robuste dans son architecture et adapté aux tableaux de puissance.

Pouvoir de coupure 50 kA à 400/415 V pour les installations exigeantes

Cette version NSX630N dispose d’un pouvoir de coupure Icu de 50 kA à 400/415 V AC 50/60 Hz, ce qui la destine aux départs et arrivées de tableaux soumis à des niveaux de court-circuit significatifs. Ce niveau de performance permet de répondre aux besoins courants en protection et sectionnement sur des installations tertiaires, industrielles et techniques, tout en conservant un format boîtier moulé adapté aux armoires et coffrets de distribution.

Version sans unité de protection pour configuration sur mesure

Le produit correspond à un bloc de coupure livré sans unité de protection intégrée. Ce point est important pour les intégrateurs et tableautiers qui souhaitent composer l’appareil selon les besoins exacts du projet, avec une configuration de déclenchement adaptée à l’installation. Cette conception permet de bâtir une solution cohérente dans un tableau neuf, une extension d’armoire ou un remplacement ciblé, sans imposer une configuration de protection déjà figée.

Raccordement frontal à vis et commande par manette

Le raccordement principal s’effectue par l’avant avec connexion à vis, une disposition pratique pour le câblage en façade dans les tableaux de distribution. La commande par manette offre une lecture simple de l’état de l’appareil et une manœuvre directe lors des opérations d’exploitation ou d’isolement. Cette exécution convient particulièrement aux environnements où l’accessibilité, la clarté d’implantation et la maîtrise du câblage sont des critères déterminants.

Format 3 pôles pour réseaux triphasés et intégration en tableau

En exécution 3P, ce modèle est destiné aux circuits triphasés de distribution. Son montage en appareil à encastrer avec technique d’insertion définitive répond aux usages classiques en enveloppe électrique, dans les coffrets et armoires où la continuité d’implantation et la tenue de l’ensemble sont recherchées. Il n’est pas prévu pour un montage direct sur profilé chapeau en standard, même si cette possibilité existe en option selon l’architecture retenue.

Équipement pensé pour les fonctions de coupure et d’exploitation

Ce ComPacT NSX630N intègre un dispositif de signalisation de déclenchement, utile pour améliorer la lecture de l’état de l’appareil dans l’environnement du tableau. En revanche, il est fourni sans contacts auxiliaires intégrés, sans déclencheur à minimum de tension et sans commande moteur intégrée. Cela en fait une base particulièrement pertinente lorsqu’on souhaite sélectionner uniquement les accessoires réellement nécessaires, avec la possibilité d’ajouter certaines fonctions en option comme une motorisation.

Caractéristiques utiles pour le dimensionnement thermique et l’environnement d’installation

L’appareil présente une classe de protection IP40 et une puissance dissipée de 119,1 W, deux données utiles pour la conception du tableau, la ventilation interne et l’organisation des départs de puissance. L’absence de protection différentielle intégrée doit également être prise en compte dans le schéma global de l’installation si une fonction de protection par mise à la terre est requise en amont ou en aval. Ce positionnement technique en fait un choix pertinent pour les professionnels qui dimensionnent précisément chaque fonction de protection et de distribution.
