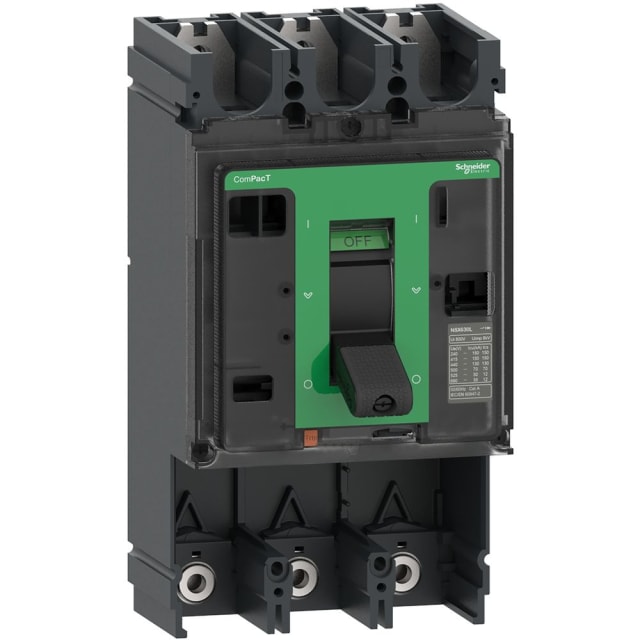

Disjoncteur boîtier moulé ComPacT NSX630H 3P C63H3

Disjoncteur boîtier moulé ComPacT NSX630H 3P 630 A pour la distribution électrique

Ce disjoncteur boîtier moulé ComPacT NSX630H en version 3 pôles est conçu pour les installations de distribution nécessitant un appareil de fort calibre. Avec un courant assigné de 630 A et une tension de dimensionnement jusqu’à 690 V, il répond aux besoins des tableaux de puissance, départs principaux et architectures de protection où la compacité et la tenue électrique sont déterminantes. Son format ComPacT NSX nouvelle génération s’intègre dans les ensembles de distribution en apportant une solution adaptée aux environnements techniques exigeants.

Pouvoir de coupure élevé pour les réseaux à forte contrainte

Cette version NSX630H se distingue par un pouvoir de coupure Icu de 70 kA à 400/415 V AC 50/60 Hz, ce qui permet de l’employer sur des installations où les niveaux de court-circuit sont importants. Ce niveau de performance aide à sécuriser la coupure sur des départs stratégiques, tout en facilitant le choix d’un appareil cohérent avec les contraintes de sélectivité et de coordination en distribution basse tension. C’est un point particulièrement important pour les intégrateurs, tableautiers et services maintenance qui recherchent un châssis capable de s’inscrire dans une logique de protection de puissance.

Version sans unité de protection pour une configuration sur mesure

Ce modèle est un bloc de coupure livré sans unité de protection intégrée. Il convient donc aux configurations où l’utilisateur souhaite composer l’appareil selon le niveau de protection, la logique de déclenchement et les accessoires attendus sur l’installation. Cette conception permet de préparer une base de disjoncteur robuste et évolutive dans les projets de distribution, de rénovation d’armoires ou de remplacement ciblé d’un châssis existant de la gamme ComPacT NSX.

Raccordement frontal à vis et commande par manette

Le raccordement principal s’effectue par l’avant avec bornes à vis, un choix pratique pour le câblage en coffret et pour l’accessibilité lors des opérations de pose ou d’entretien. La commande par manette assure une lecture simple de l’état de l’appareil et une manœuvre directe en façade. Cette exécution est particulièrement adaptée aux tableaux où la clarté d’exploitation et la facilité d’intervention comptent autant que les performances électriques.

Montage en tableau avec encombrement adapté aux intégrations techniques

Prévu comme appareil à encastrer avec technique d’insertion définitive, ce disjoncteur boîtier moulé est destiné à une intégration en tableau ou armoire électrique. Il n’est pas conçu pour un montage direct sur profilé chapeau en standard, mais un montage sur profilé peut être envisagé en option selon la configuration retenue. Son indice de protection IP40 participe à son usage dans des enveloppes et ensembles de distribution où le matériel doit rester accessible tout en étant protégé dans un environnement maîtrisé.

Une base pensée pour recevoir des options de motorisation et de signalisation

Ce ComPacT NSX630H dispose d’un dispositif de signalisation de déclenchement, ce qui facilite le suivi d’état dans une exploitation technique. Il n’intègre pas de commande motorisée ni de déclencheur à sous-tension en version de base, mais peut recevoir un entraînement moteur en option selon les besoins du projet. Cette possibilité d’évolution est intéressante pour les applications nécessitant à terme une commande à distance, une intégration dans un système de supervision ou une adaptation progressive du tableau électrique.

Un choix pertinent pour rénovation, extension et maintenance de tableaux

Grâce à son calibre élevé, sa construction 3 pôles et son positionnement dans la gamme ComPacT NSX nouvelle génération, ce disjoncteur convient aussi bien aux opérations de maintenance qu’aux extensions d’installations de distribution. Il permet de remplacer un châssis équivalent ou de constituer une base technique homogène dans un tableau existant. Pour l’acheteur professionnel, c’est un appareil pertinent lorsqu’il faut concilier tenue au court-circuit, intégration en armoire et configuration personnalisable autour d’un châssis de 630 A.

Ce qu’il faut retenir pour bien choisir ce modèle

Ce modèle associe 3 pôles, un courant assigné de 630 A, une tension d’emploi jusqu’à 690 V, un raccordement frontal à vis et un pouvoir de coupure de 70 kA à 400/415 V. Il s’adresse aux installations de distribution où l’on recherche un disjoncteur boîtier moulé ComPacT NSX630H sans unité de protection intégrée, afin de composer une solution adaptée aux contraintes du tableau. Son positionnement en fait un choix cohérent pour les professionnels souhaitant une base de coupure de puissance claire à identifier et simple à intégrer dans une architecture électrique structurée.
