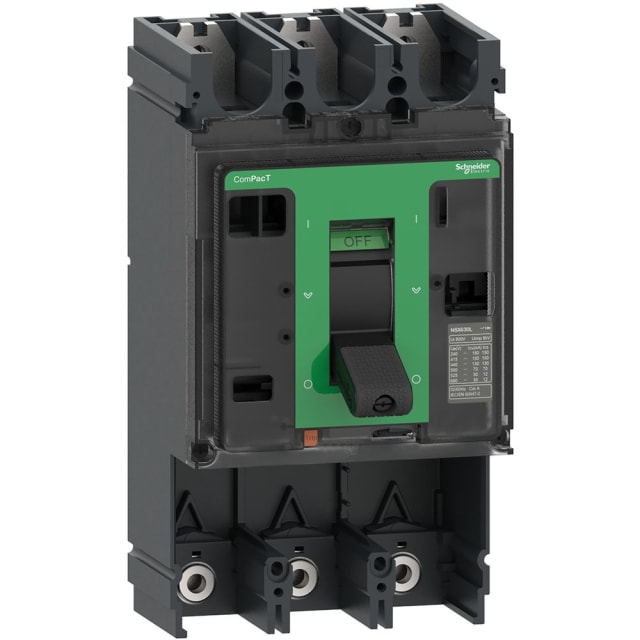

Disjoncteur boîtier moulé ComPacT NSX400N 3P C40N3

Disjoncteur boîtier moulé 3 pôles pour distribution électrique jusqu’à 400 A

Le disjoncteur boîtier moulé ComPacT NSX400N 3P C40N3 est conçu pour les installations de distribution électrique nécessitant un appareil compact, robuste dans son intégration et adapté aux intensités élevées. Avec son calibre de 400 A et sa configuration 3 pôles, il répond aux besoins des tableaux de puissance, armoires électriques et départs principaux où la continuité d’exploitation doit s’accompagner d’une protection efficace de l’installation.

Pouvoir de coupure 50 kA pour une protection adaptée aux circuits fortement sollicités

Ce modèle affiche un pouvoir de coupure Icu de 50 kA à 400 V en 50 Hz, ce qui le destine aux environnements où le niveau de court-circuit impose une protection sérieuse en tête ou en départ de distribution. Cette capacité permet de sécuriser les équipements raccordés et d’intégrer le disjoncteur dans des ensembles où les contraintes électriques sont plus élevées qu’en distribution légère.

Version basic frame sans unité de protection pour une configuration sur mesure

Le ComPacT NSX400N C40N3 est un basic frame livré sans unité de protection intégrée. Ce point est essentiel pour les professionnels qui souhaitent composer l’appareil selon l’architecture du tableau, les réglages attendus et les accessoires de commande retenus. Cette exécution permet une approche plus flexible lors de la conception d’une protection moteur, d’un départ de puissance ou d’une distribution générale nécessitant une personnalisation de l’équipement.

Format à encastrer avec raccordement avant à vis

Ce disjoncteur boîtier moulé se présente dans une exécution à encastrer avec technique d’insertion définitive. Les raccordements sont disposés en face avant, avec connexion principale à vis, pour une intégration cohérente dans les coffrets et tableaux électriques. Cette conception facilite l’organisation du câblage de puissance et convient particulièrement aux montages où l’accessibilité frontale est recherchée pour le raccordement et l’exploitation.

Commande par manette avec signalisation de déclenchement

L’appareil est équipé d’une commande par manette, solution appréciée pour sa lecture immédiate de la position de l’appareil et sa prise en main simple lors des opérations d’exploitation. La présence d’un dispositif de signalisation de déclenchement apporte une information utile en maintenance et en diagnostic, notamment pour distinguer plus rapidement une ouverture volontaire d’un déclenchement lié à un défaut sur l’installation.

Conçu pour les réseaux AC jusqu’à 690 V

Le ComPacT NSX400N 3P C40N3 est prévu pour une tension assignée jusqu’à 690 V. Cette plage d’utilisation élargit les possibilités d’intégration dans différents ensembles de distribution basse tension, en particulier dans les applications tertiaires techniques et industrielles où la tenue électrique de l’appareil doit rester cohérente avec les exigences du tableau. Son indice de protection IP40 participe également à son emploi dans des enveloppes et ensembles adaptés à la distribution intérieure.

Une base évolutive pour tableau avec options de motorisation et de montage

Ce modèle n’intègre pas de commande moteur en standard, mais il accepte une motorisation en option. Il peut ainsi s’inscrire dans des projets nécessitant une évolution vers des fonctions de commande à distance ou d’automatisation. Le montage sur profilé chapeau n’est pas natif, mais reste envisageable en option selon la configuration retenue. Cette logique modulaire s’accorde bien avec les besoins des tableautiers et installateurs qui recherchent une base de disjoncteur compact à faire évoluer selon le niveau d’équipement souhaité.

Un choix pertinent pour tableaux de puissance, protections et distribution

Grâce à son format compact, son calibre 400 A, son pouvoir de coupure de 50 kA et sa conception 3 pôles, ce disjoncteur ComPacT NSX trouve naturellement sa place dans les tableaux de distribution, les armoires techniques et les installations de protection électrique demandant une solution de puissance claire à configurer. Il convient particulièrement lorsque l’on recherche un disjoncteur boîtier moulé Schneider Electric de la gamme ComPacT NSX capable de s’intégrer proprement dans une chaîne de distribution électrique structurée.
