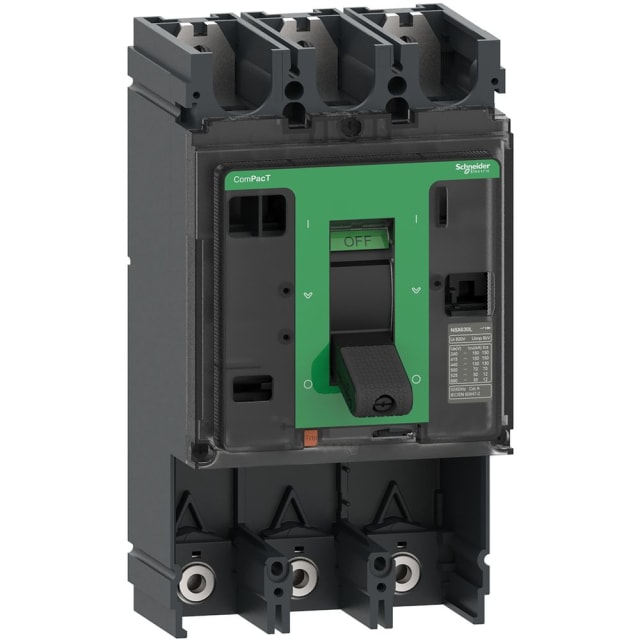

Disjoncteur boîtier moulé ComPacT NSX400F 3P C40F3

Disjoncteur boîtier moulé 3 pôles pour distribution de puissance jusqu’à 400 A

Le disjoncteur boîtier moulé ComPacT NSX400F 3P C40F3 est conçu pour les installations de distribution électrique nécessitant un appareil compact de calibre 400 A en version 3 pôles. Ce format répond aux besoins des tableaux de puissance, armoires électriques et coffrets de distribution où la coupure, l’isolement et la préparation de la protection doivent s’intégrer dans un encombrement maîtrisé. La série ComPacT NSX nouvelle génération est particulièrement adaptée aux environnements techniques où l’on recherche une base robuste et cohérente pour composer un départ de puissance selon les besoins de l’installation.

Pouvoir de coupure 36 kA et tension assignée jusqu’à 690 V

Cette version NSX400F dispose d’un pouvoir de coupure ultime de 36 kA à 400 V en 50 Hz, ce qui la destine à des réseaux où le niveau de court-circuit impose un appareillage de protection sérieux et correctement dimensionné. Sa tension de dimensionnement de 690 V élargit les possibilités d’intégration dans de nombreuses architectures de distribution basse tension. Ce positionnement en fait une solution pertinente pour les départs principaux ou secondaires, avec une capacité de tenue adaptée aux contraintes des installations tertiaires et industrielles.

Version sans unité de protection pour configuration sur mesure

Ce modèle correspond à un appareil complet mécaniquement, livré sans unité de protection intégrée. Ce point est essentiel pour les professionnels qui souhaitent configurer précisément leur disjoncteur boîtier moulé ComPacT NSX400F en fonction de l’application, du mode d’exploitation et du niveau de sélectivité recherché. Cette base permet ainsi de construire une solution adaptée, plutôt que d’imposer un réglage standard non pertinent pour le projet. C’est un choix judicieux lorsqu’une personnalisation du déclenchement fait partie du cahier des charges.

Raccordement frontal à vis pour un câblage clair et accessible

Le raccordement principal se réalise à l’avant par vis, avec une disposition de connexion pensée pour faciliter l’intégration dans le tableau. Cette configuration favorise une lecture directe du câblage et une intervention plus simple lors du montage ou des opérations de maintenance. Pour les tableautiers et installateurs, ce type de raccordement aide à conserver une implantation ordonnée, notamment dans les ensembles où la densité de composants impose une organisation rigoureuse des départs de puissance.

Commande par manette et signalisation de déclenchement

L’appareil est équipé d’une commande par manette, solution appréciée pour sa prise en main directe et son usage intuitif en façade. Il intègre également un dispositif de signalisation de déclenchement, utile pour identifier rapidement l’état du disjoncteur après incident ou ouverture sur défaut. Cette lecture plus immédiate de la situation contribue à accélérer le diagnostic sur l’installation et à sécuriser les opérations d’intervention, en particulier dans les tableaux où plusieurs départs coexistent.

Intégration en tableau avec options d’évolution

Ce disjoncteur boîtier moulé est prévu pour un montage technique de type appareil à encastrer avec insertion définitive. Il n’est pas destiné à un montage standard direct sur profilé chapeau, mais un montage sur rail peut être envisagé en option selon la configuration retenue. Il n’intègre pas d’entraînement moteur en standard, tout en restant compatible avec une motorisation en option. Cette possibilité d’évolution est intéressante pour les installations appelées à être automatisées ou télécommandées à moyen terme, sans changer toute la base d’appareillage.

Protection d’enveloppe et données utiles pour le dimensionnement

Avec un indice de protection IP40, ce ComPacT NSX400F convient à une intégration en enveloppe ou en tableau dans des conditions adaptées à ce niveau de protection. Sa puissance dissipée de 57,6 W est une donnée importante pour le dimensionnement thermique de l’armoire, notamment dans les ensembles compacts où la gestion des échauffements influence la longévité des composants voisins et la stabilité de fonctionnement. L’absence de protection différentielle intégrée ou de déclencheur à minimum de tension devra être prise en compte si ces fonctions sont requises dans l’architecture finale.
