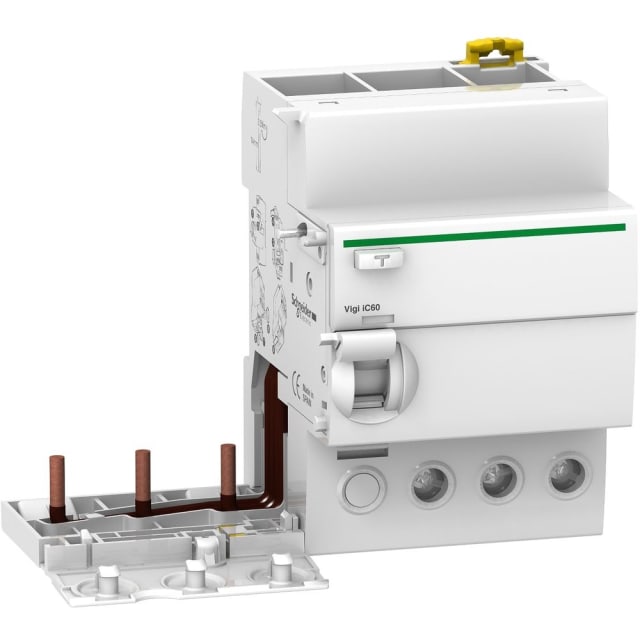

Bloc différentiel Vigi iC60 3P 63A 30mA type A SI

Bloc différentiel additif 3P 63 A 30 mA pour protection des personnes et des circuits

Le bloc différentiel Vigi iC60 3P 63A 30mA type A SI est un module additif conçu pour compléter un disjoncteur modulaire compatible de la gamme Acti9 iC60. Il assure la détection des courants de défaut à la terre avec une sensibilité de 30 mA, adaptée à la protection des personnes contre les contacts indirects, tout en contribuant à la protection de l’installation. Son calibre de 63 A et son exécution 3 pôles en font une solution adaptée aux tableaux de distribution où une protection différentielle performante est attendue sur réseau 400 à 415 V en 50/60 Hz.

Type A SI : meilleure immunité aux perturbations et limitation des déclenchements intempestifs

Ce bloc différentiel se distingue par sa technologie type A SI, particulièrement intéressante lorsque l’installation alimente des équipements susceptibles de générer des perturbations électriques. Il détecte les défauts différentiels compatibles avec un type A, tout en apportant une immunité renforcée face aux phénomènes parasites. Cette conception aide à réduire les coupures non souhaitées dans les environnements exposés aux transitoires, aux réseaux perturbés ou à certaines charges électroniques, tout en conservant une protection différentielle de 30 mA.

Association avec les disjoncteurs Acti9 iC60 pour une protection modulaire complète

Le Vigi iC60 n’est pas un appareil autonome : il s’associe à un disjoncteur compatible de la gamme iC60 ou Acti9 Reflex iC60 afin de constituer un ensemble compact combinant protection différentielle et protection contre les surcharges ainsi que les courts-circuits. Cette architecture modulaire facilite la composition d’un tableau clair, évolutif et cohérent, avec un montage sur rail DIN adapté aux environnements de distribution électrique tertiaires et industriels.

Caractéristiques électriques adaptées aux tableaux de distribution exigeants

Ce modèle fonctionne sous une tension nominale de 400 à 415 V et présente une tension d’isolement Ui de 500 V ainsi qu’une tenue aux chocs Uimp de 6 kV. Sa résistance aux courants de choc de 3 kA renforce son aptitude à travailler dans des ensembles électriques soumis à des sollicitations transitoires. Le temps de retard maximal de 0 ms indique une action instantanée, sans réglage de temporisation ni réglage du courant de fuite, pour une réponse directe au défaut détecté.

Intégration pratique en coffret avec raccordement souple et encombrement maîtrisé

Prévu pour une installation modulaire, ce bloc différentiel se monte sur rail DIN et s’intègre facilement dans un tableau électrique. Il accepte des conducteurs monofilaire de 1 à 35 mm² et des conducteurs multifilaire de 1 à 25 mm², ce qui laisse une bonne latitude au moment du câblage. Son format reste adapté aux coffrets modulaires tout en conservant une construction pensée pour une association directe avec les appareils de la série Acti9 iC60.

Comportement stable en environnement technique et protection d’enveloppe adaptée

Avec une plage de fonctionnement de -25 à +60 °C, un degré de pollution 3 et un indice de protection IP20, ce bloc différentiel est destiné à être installé dans une enveloppe appropriée de tableau ou coffret. Il convient ainsi aux installations où la régularité de fonctionnement et la bonne tenue en ambiance technique sont recherchées. Sa puissance dissipée de 2,3 W doit également être prise en compte dans la conception globale du tableau, notamment dans les ensembles compacts.

Un choix pertinent pour les installations équipées de charges électroniques

Grâce à sa sensibilité 30 mA, son calibre 63 A, son exécution 3 pôles et sa technologie type A SI, ce bloc différentiel répond bien aux besoins des installations où coexistent protection des personnes, continuité d’exploitation et présence d’équipements électroniques. Il constitue une solution particulièrement intéressante pour les tableaux nécessitant une protection différentielle modulaire avec immunité renforcée, dans la continuité de l’écosystème Acti9 iC60.
