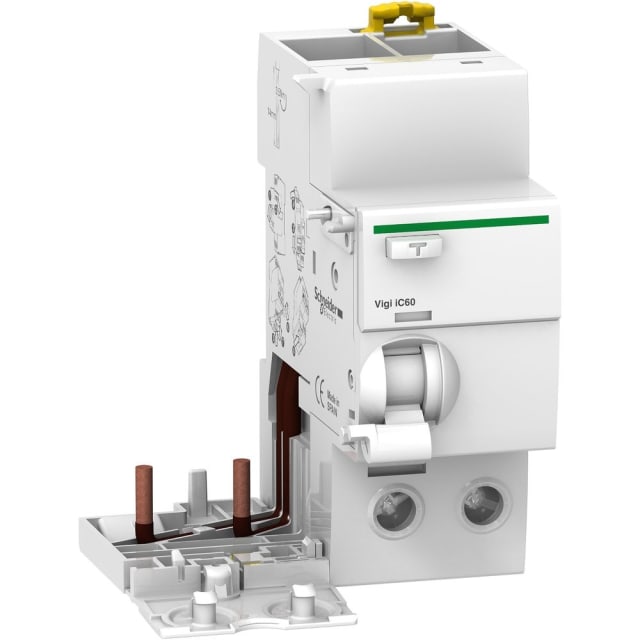

Bloc différentiel Vigi iC60 2P 63A 30mA type AC

Bloc différentiel 2P 63A 30mA type AC pour protection différentielle instantanée

Le bloc différentiel Vigi iC60 2P 63A 30mA type AC est conçu pour compléter un appareil de la gamme Acti9 iC60 et apporter une protection différentielle instantanée des personnes et des circuits. Avec une sensibilité de 30 mA, il détecte rapidement les défauts d’isolement sur circuits en courant alternatif de type AC. Son calibre 63 A permet son intégration sur des départs nécessitant une intensité nominale élevée, tout en conservant un encombrement adapté aux tableaux modulaires.

Conçu pour s’associer à l’écosystème modulaire Acti9 iC60

Ce bloc différentiel fait partie de la série Acti9 iC60 et s’utilise comme bloc additionnel de défaut à la terre. Il est destiné à être associé à un appareil compatible de la même famille afin de constituer une solution de protection modulaire cohérente dans le tableau électrique. Cette logique d’association facilite l’intégration dans les ensembles de distribution et de protection, tout en conservant une lecture claire de l’installation.

Type AC : adapté à la détection des défauts de courant alternatif

La technologie différentielle de type AC convient à la détection des courants de fuite alternatifs sinusoïdaux. Elle répond aux besoins des circuits où ce type de défaut est attendu, avec un déclenchement sans temporisation réglable et un temps de retard maximal de 0 ms. Ce fonctionnement instantané favorise une coupure rapide en cas de défaut différentiel, pour une protection efficace sur les usages compatibles avec ce type d’appareil.

Caractéristiques de raccordement pensées pour le tableau

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse de câblage selon la section utilisée dans le coffret. Son format 2 pôles le destine aux configurations nécessitant une coupure sur deux pôles, avec une fréquence de fonctionnement 50/60 Hz. En pratique, cela permet une intégration propre dans de nombreux tableaux de distribution modulaires.

Tenue électrique adaptée aux environnements de distribution

Ce bloc différentiel présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, des valeurs adaptées aux contraintes classiques des équipements de protection en tableau. Sa résistance aux courants de choc de 0,25 kA participe également à son aptitude à fonctionner dans des environnements électriques exigeants. Sa puissance dissipée de 2,3 W aide à anticiper le comportement thermique dans les ensembles compacts.

Utilisation en tableau : protection IP20 et fonctionnement de -5 à 60 °C

Prévu pour une intégration en enveloppe, ce modèle dispose d’un indice de protection IP20 et d’un degré de pollution 3, en cohérence avec un usage en tableau ou coffret électrique. Il peut fonctionner dans une plage de température ambiante de -5 à 60 °C, ce qui le rend adapté à de nombreuses conditions d’exploitation en environnement technique intérieur. L’absence de réglage de sensibilité ou de temporisation simplifie par ailleurs le choix du produit pour les installations où une réponse fixe et immédiate est recherchée.

Un choix pertinent pour les besoins de protection différentielle modulaire 63A

Pour un achat sans ambiguïté, ce bloc différentiel se distingue par sa configuration précise : 2 pôles, 63 A, sensibilité 30 mA et type AC, dans la série Acti9 Vigi iC60. Il convient particulièrement aux projets de tableau électrique où l’on recherche un bloc différentiel modulaire destiné à compléter une protection compatible, avec des caractéristiques claires, une pose sur appareillage de la gamme et un niveau de protection différentiel adapté aux usages courants en distribution électrique.
