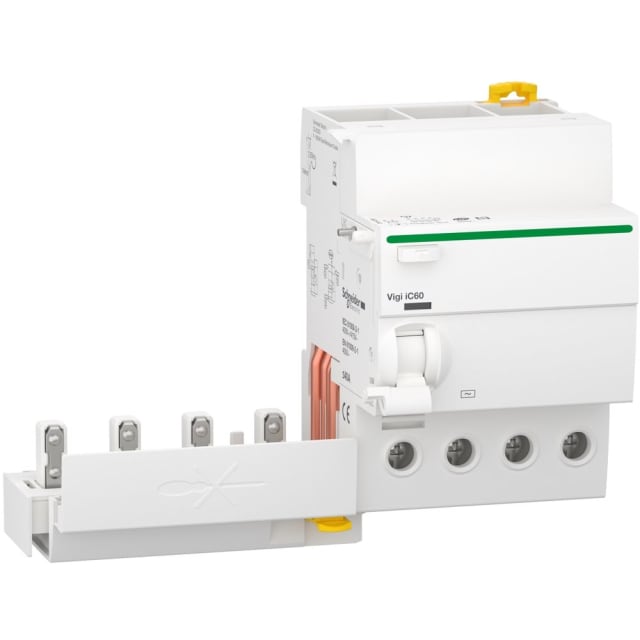

Bloc différentiel Vigi iC60 4P 40A 300mA type AC A9Q14440

Bloc différentiel additif 4P pour disjoncteur Acti9 iC60

Le bloc différentiel Vigi iC60 4P 40A 300mA type AC est un module additif conçu pour se combiner avec un disjoncteur de la gamme Acti9 iC60 afin d’ajouter une protection différentielle complète sur une installation tétrapolaire. Cette configuration permet d’associer la détection des défauts d’isolement à la protection contre les surcharges et les courts-circuits apportée par le disjoncteur associé. C’est une solution particulièrement adaptée aux tableaux électriques où l’on recherche un appareillage modulaire cohérent, compact et simple à intégrer sur rail DIN.

Protection différentielle type AC 300 mA pour les défauts d’isolement

Avec une sensibilité différentielle de 300 mA et un fonctionnement instantané sans temporisation réglable, ce bloc différentiel est destiné à la détection des courants de fuite de type AC. Il intervient en présence de défauts d’isolement liés aux courants alternatifs sinusoïdaux et contribue à la protection contre les contacts indirects ainsi qu’à la limitation des risques d’échauffement liés à certains défauts à la terre. Son courant nominal de 40 A permet son intégration dans de nombreuses distributions basse tension nécessitant une protection différentielle sur départ triphasé + neutre.

Format 4 pôles pour réseaux 230 à 415 V

Ce modèle 4 pôles est prévu pour les installations fonctionnant sous tension nominale de 230 à 415 V en 50/60 Hz. Il convient aux montages nécessitant la coupure et la surveillance des quatre conducteurs, ce qui le rend pertinent pour de nombreux circuits en distribution tertiaire ou résidentielle évoluée. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV participent à une bonne adaptation aux contraintes habituelles de l’environnement de tableau.

Montage en tableau pratique et encombrement maîtrisé

Le bloc différentiel Vigi iC60 se monte sur rail DIN et s’intègre dans les coffrets et tableaux modulaires avec un encombrement étudié. Sa largeur de 7 pas de 9 mm facilite l’implantation dans les rangées lorsque l’espace doit être optimisé. La conception modulaire de l’ensemble simplifie la constitution d’un départ protégé, tout en conservant une lecture claire de l’appareillage dans le tableau. Pour l’installateur, c’est un choix pertinent lorsqu’il faut compléter un disjoncteur compatible sans changer toute l’architecture de protection.

Raccordement souple pour conducteurs rigides et souples

Ce bloc accepte des sections de conducteurs monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien pour des alimentations de tableau que pour des liaisons internes sur peigne ou conducteurs préparés. L’indication de câblage et la logique de raccordement de la gamme contribuent à une installation plus lisible et plus rapide lors de l’assemblage ou de la maintenance.

Repérage visuel du déclenchement en face avant

Ce bloc différentiel intègre un indicateur mécanique de déclenchement en face avant, pratique pour identifier rapidement un défaut sur le circuit concerné. Dans un tableau comportant plusieurs départs, ce repérage visuel améliore le diagnostic et permet d’accélérer les opérations de contrôle. C’est un avantage concret pour les environnements où la rapidité d’intervention et la lecture immédiate de l’état de l’appareillage sont importantes.

Caractéristiques adaptées aux conditions courantes d’exploitation

Ce modèle fonctionne dans une plage de température ambiante de -5 à +60 °C et présente un degré de protection IP20, porté à IP40 une fois installé dans une enveloppe adaptée. Sa résistance aux courants de choc de 0,25 kA, son degré de pollution 3 et sa faible puissance dissipée de 0,9 W en font un appareil bien adapté à une intégration en tableau électrique modulaire. L’ensemble répond aux exigences attendues pour un bloc différentiel de cette catégorie dans une installation correctement dimensionnée.

Un choix précis pour compléter une protection modulaire Acti9

Ce bloc différentiel Acti9 Vigi iC60 4P 40A 300mA type AC convient lorsque vous devez équiper un départ avec une protection différentielle add-on compatible avec la série iC60. Il permet de constituer un ensemble modulaire clair, technique et cohérent, sans compromis sur la lisibilité du tableau. Pour l’acheteur professionnel comme pour le tableautier, c’est une référence intéressante lorsqu’il faut une protection différentielle tétrapolaire 300 mA de type AC dans un format conçu pour s’associer directement à l’environnement Acti9.
