Disjoncteur à commande intégrée 4P 25A courbe C A9C62425

Disjoncteur à commande intégrée 4P 25A courbe C A9C62425

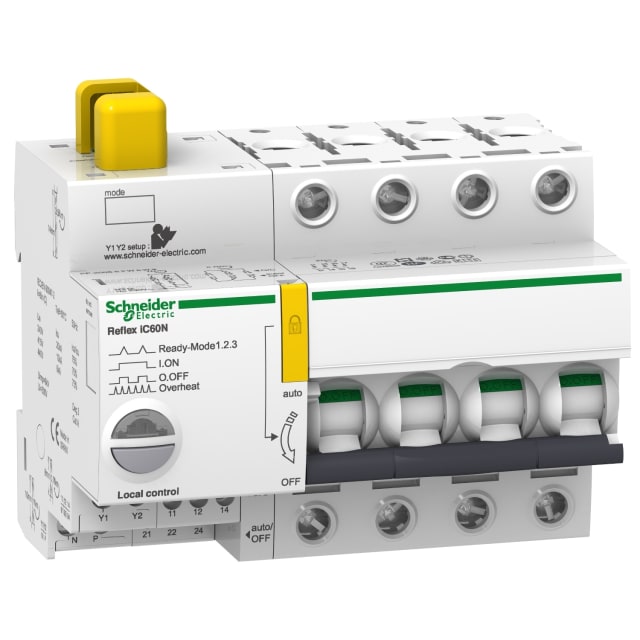

Le disjoncteur modulaire Acti9 Reflex iC60 A9C62425 est conçu pour la protection et la commande des circuits en tableau électrique lorsque vous recherchez une solution compacte, fiable et facile à intégrer. En version 4 pôles, calibre 25 A et courbe C, il convient aux installations en courant alternatif nécessitant une protection efficace contre les surintensités tout en offrant une bonne tenue aux appels de courant modérés au démarrage.

Une solution compacte pour les tableaux électriques

Avec une largeur de 6,5 modules et une profondeur totale de 44,5 mm, ce disjoncteur s’intègre facilement dans les tableaux de distribution où l’espace est compté. Son format modulaire facilite l’organisation des protections, notamment dans les ensembles destinés à la distribution électrique, aux départs de lignes et aux circuits nécessitant une coupure quadripolaire.

La série Acti9 Reflex iC60 est reconnue pour sa cohérence de gamme et sa facilité d’association avec les équipements de tableau. La référence fabricant A9C62425 et la référence commerciale 4331674 permettent d’identifier précisément ce modèle et d’éviter toute confusion avec une autre version du même univers produit.

Protection 4P 25 A courbe C : pour quels usages ?

Ce disjoncteur 4 pôles 25 A est adapté aux circuits triphasés avec neutre ou aux applications nécessitant une coupure simultanée de plusieurs conducteurs, selon l’architecture du tableau. La courbe C le destine aux usages courants comportant des appels de courant modérés, comme certains circuits d’équipements, de commande ou de distribution, lorsqu’une protection standard mais robuste est recherchée.

Le pouvoir de coupure de 10 kA sous 415 V AC apporte un niveau de protection élevé pour de nombreuses applications de distribution basse tension. La tension assignée de 415 V, la fréquence 50/60 Hz et la catégorie de surtension 4 confirment son positionnement pour les installations électriques compatibles en environnement professionnel ou tertiaire.

Commande intégrée et entraînement à distance

Ce modèle est équipé d’une commande intégrée et d’un entraînement à distance installé en usine. Cette configuration apporte un vrai intérêt en exploitation : elle facilite la supervision, la commande et certaines fonctions de pilotage à distance selon l’architecture du système. C’est un atout pour les installations où la continuité d’exploitation, l’automatisation ou la gestion centralisée des circuits sont importantes.

L’équipement supplémentaire fonctionne en tension de mesure 230 V AC, avec une tension d’enclenchement de dimensionnement de 1 A. Ces caractéristiques sont à prendre en compte lors de l’intégration dans un ensemble de commande ou de supervision afin de garantir la compatibilité avec le système prévu.

Points techniques essentiels à retenir

Le disjoncteur A9C62425 présente un courant nominal de 25 A et une courbe de déclenchement C. Il est prévu pour une utilisation en type de tension AC, avec un degré de pollution 3 et une classe de limitation énergétique 0. Son indice de protection IP20 correspond à un usage en tableau électrique, dans un environnement protégé et conforme à l’installation d’appareillage modulaire.

À noter également : le conducteur neutre à connexion n’est pas présent sur cette version. Cette information est importante au moment du choix, notamment pour vérifier l’adéquation avec le schéma de câblage et le besoin de coupure souhaité.

Pourquoi choisir ce disjoncteur modulaire Schneider Acti9 Reflex iC60 ?

Ce modèle s’adresse aux installateurs et aux exploitants qui recherchent un disjoncteur quadripolaire compact, doté d’une commande intégrée et d’une fonction d’entraînement à distance, sans compromis sur la fiabilité de protection. Sa conception facilite l’intégration dans les tableaux de distribution et permet de répondre à des besoins de protection et de commande sur une même base matérielle.

Pour un projet de tableau, une rénovation ou une extension d’installation, ce disjoncteur offre un bon équilibre entre encombrement, capacité de coupure et fonctionnalité de commande. Il constitue une solution pertinente lorsque l’on souhaite sécuriser un départ 4P tout en conservant une logique d’exploitation pratique et professionnelle.

Avant de commander

Vérifiez bien la compatibilité du calibre 25 A, du nombre de pôles 4, de la courbe C et de la tension assignée avec votre installation. Assurez-vous également que la fonction de commande intégrée et l’entraînement à distance correspondent bien au besoin réel du tableau. En choisissant la référence A9C62425, vous sélectionnez précisément le modèle attendu pour éviter toute erreur de variante.
