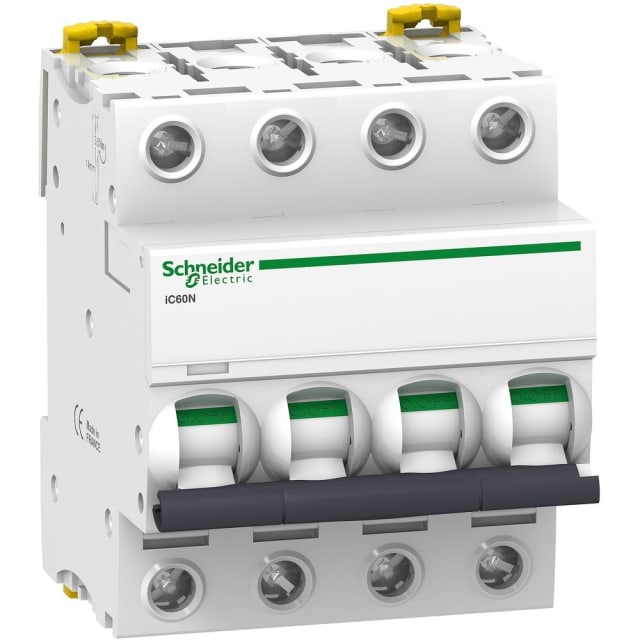

Disjoncteur 4 pôles 16A courbe C A9F79416

Disjoncteur modulaire 4 pôles 16A pour la protection des circuits triphasés

Ce disjoncteur 4 pôles 16A courbe C de la gamme Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en distribution basse tension. Sa configuration 4P avec 4 pôles protégés convient aux installations triphasées avec coupure simultanée des conducteurs, dans les tableaux électriques où la continuité d’exploitation et la lisibilité de l’appareillage sont essentielles.

Courbe C adaptée aux usages courants avec appels de courant modérés

Avec sa courbe de déclenchement C, ce disjoncteur est particulièrement indiqué pour les circuits présentant des pointes de courant modérées au démarrage. Il convient ainsi à de nombreuses applications en environnement tertiaire, résidentiel collectif ou petit industriel, lorsque la protection doit rester sélective tout en tolérant les appels de courant habituels de certains équipements. Son calibre nominal de 16 A en fait un choix pertinent pour des départs nécessitant une protection stable et précise.

Pouvoir de coupure 6 kA selon EN 60898 et jusqu’à 10 kA selon IEC 60947-2

Ce modèle combine un pouvoir de coupure de 6 kA à 230/400 V selon EN 60898 et un pouvoir de coupure assigné Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2. Cette double compatibilité permet de l’intégrer aussi bien dans des configurations de protection de circuits terminaux que dans des environnements techniques exigeant une tenue renforcée face aux défauts. Sa classe de limitation énergétique 3 contribue en outre à réduire les contraintes thermiques et électrodynamiques transmises en aval lors d’un court-circuit.

Format 4 modules pour une intégration propre en coffret ou tableau

Grâce à son encombrement de 4 unités de division, ce disjoncteur quadripolaire s’intègre facilement sur rail DIN dans les coffrets et tableaux de distribution. Ce format compact facilite l’implantation lorsque l’espace disponible est compté, tout en conservant une architecture claire du tableau. Il constitue une solution adaptée pour les rangées modulaires où il faut conjuguer protection multipolaire, densité d’équipement et accès simple aux appareils.

Connexion pratique et compatibilité avec différents conducteurs

Le raccordement accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage ou de la rénovation d’un tableau existant. L’appareil fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Ces caractéristiques en font un disjoncteur modulaire bien adapté aux installations où la robustesse électrique du départ est un critère de choix important.

Maintenance facilitée grâce aux indicateurs visuels intégrés

La gamme Acti9 iC60N est appréciée pour ses fonctions de repérage visuel directement intégrées à l’appareil. L’indication de déclenchement permet d’identifier plus rapidement le circuit concerné en cas de défaut, tandis que l’indication de séparation réelle des contacts apporte un repère utile lors des opérations de maintenance en aval. Pour l’installateur comme pour l’exploitant, cela se traduit par un diagnostic plus rapide et une intervention plus lisible sur le tableau.

Conçu pour les environnements techniques exigeants

Ce disjoncteur 4 pôles 16A courbe C est prévu pour fonctionner dans une large plage de température ambiante de -35 à 70 °C. Son degré de pollution 3, sa catégorie de surtension 4 et son indice de protection IP20 en façade en font un appareillage destiné aux environnements de distribution électrique nécessitant une protection modulaire adaptée aux contraintes d’exploitation. Il peut également recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer l’installation en fonction des besoins du tableau.
