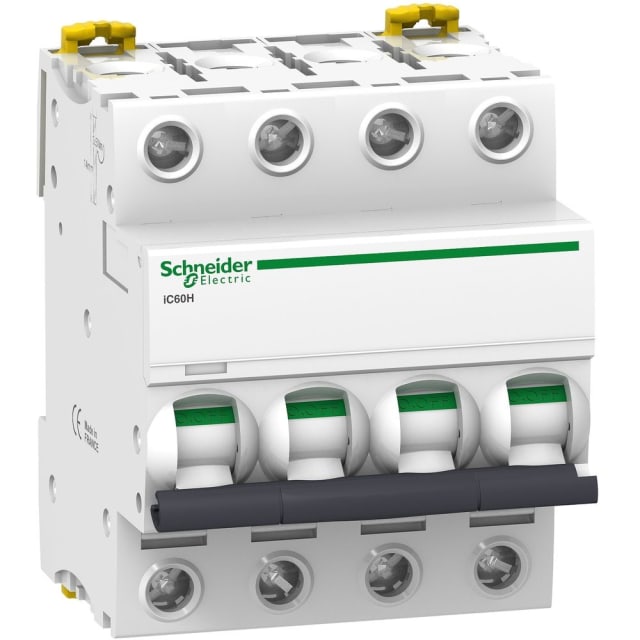

Disjoncteur modulaire 4P 25A courbe C A9F89425
Disjoncteur modulaire 4 pôles 25 A courbe C, 10 kA, pour protection et distribution électrique en tableau. Format 4 modules, 400 V AC/DC, série Acti9 iC60.
104.25€ HTVA
Sur commande : 28 à 35 jours
Sur commande : 28 à 35 jours
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 104.25€ | 0% |
| 3-5 | 102.17€ | 2% |
| 6-10 | 101.12€ | 3% |
| 11+ | 100.08€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Courbe de déclenchement | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 4107675 |
Réf. 4107675
Disjoncteur modulaire 4P 25A courbe C A9F89425
Modèle sélectionné
|
4 | 25 A | C | Sur commande | 104.25€ HTVA par 1 pièce Sur commande |
| 4106546 |
Réf. 4106546
Disjoncteur modulaire iC60H 2P 16A courbe C A9F89216
|
2 | 16 A | C | En stock | 37.75€ HTVA par 1 pièce En stock |
| 4106547 |
Réf. 4106547
Disjoncteur modulaire 2P 20A courbe C 10kA A9F89220
|
2 | 20 A | C | En stock | 36.31€ HTVA par 1 pièce En stock |
| 4107646 |
Réf. 4107646
Disjoncteur modulaire 1P 6A courbe C iC60H A9F89106
|
1 | 6 A | C | En stock | 25.74€ HTVA par 1 pièce En stock |
| 4107647 |
Réf. 4107647
Disjoncteur modulaire 1P 10A courbe C iC60H A9F89110
|
1 | 10 A | C | Sur commande | 25.74€ HTVA par 1 pièce Sur commande |
| 4107648 |
Réf. 4107648
Disjoncteur modulaire 1P 16A courbe C iC60H A9F89116
|
1 | 16 A | C | En stock | 25.74€ HTVA par 1 pièce En stock |
| 4107651 |
Réf. 4107651
Disjoncteur modulaire 1P 32A courbe C iC60H A9F89132
|
1 | 32 A | C | Sur commande | 26.00€ HTVA par 1 pièce Sur commande |
| 4107655 |
Réf. 4107655
Disjoncteur modulaire iC60H 2P 6A courbe C A9F89206
|
2 | 6 A | C | En stock | 48.78€ HTVA par 1 pièce En stock |
| 4107656 |
Réf. 4107656
Disjoncteur modulaire 2P 10A courbe C A9F89210
|
2 | 10 A | C | En stock | 42.76€ HTVA par 1 pièce En stock |
| 4107657 |
Réf. 4107657
Disjoncteur modulaire 2P 25A courbe C A9F89225
|
2 | 25 A | C | En stock | 54.95€ HTVA par 1 pièce En stock |
| 4107658 |
Réf. 4107658
Disjoncteur modulaire iC60H 2P 32A courbe C A9F89232
|
2 | 32 A | C | En stock | 52.84€ HTVA par 1 pièce En stock |
| 4107659 |
Réf. 4107659
Disjoncteur modulaire 2P 40A courbe C iC60H A9F89240
|
2 | 40 A | C | Sur commande | 66.85€ HTVA par 1 pièce Sur commande |
| 4107661 |
Réf. 4107661
Disjoncteur modulaire 2P 63A courbe C iC60H A9F89263
|
2 | 63 A | C | En stock | 105.69€ HTVA par 1 pièce En stock |
| 4107662 |
Réf. 4107662
Disjoncteur modulaire triphasé 6A courbe C iC60H A9F89306
|
3 | 6 A | C | En stock | 78.79€ HTVA par 1 pièce En stock |
| 4107663 |
Réf. 4107663
Disjoncteur modulaire tripolaire 10A courbe C A9F89310
|
3 | 10 A | C | En stock | 81.93€ HTVA par 1 pièce En stock |
| 4107664 |
Réf. 4107664
Disjoncteur modulaire triphasé 16A courbe C A9F89316
|
3 | 16 A | C | En stock | 79.72€ HTVA par 1 pièce En stock |
| 4107665 |
Réf. 4107665
Disjoncteur modulaire tripolaire 20A courbe C A9F89320
|
3 | 20 A | C | En stock | 77.79€ HTVA par 1 pièce En stock |
| 4107666 |
Réf. 4107666
Disjoncteur modulaire triphasé 25A courbe C A9F89325
|
3 | 25 A | C | En stock | 81.93€ HTVA par 1 pièce En stock |
| 4107667 |
Réf. 4107667
Disjoncteur modulaire tripolaire 32A courbe C A9F89332
|
3 | 32 A | C | En stock | 78.79€ HTVA par 1 pièce En stock |
| 4107668 |
Réf. 4107668
Disjoncteur modulaire triphasé 40A courbe C A9F89340
|
3 | 40 A | C | En stock | 97.73€ HTVA par 1 pièce En stock |
| 4107669 |
Réf. 4107669
Disjoncteur modulaire 3P 50A courbe C A9F89350
|
3 | 50 A | C | En stock | 127.46€ HTVA par 1 pièce En stock |
| 4107670 |
Réf. 4107670
Disjoncteur modulaire tripolaire 63A courbe C A9F89363
|
3 | 63 A | C | En stock | 137.28€ HTVA par 1 pièce En stock |
| 4107671 |
Réf. 4107671
Disjoncteur modulaire 4P 6A courbe C iC60H A9F89406
|
4 | 6 A | C | En stock | 103.21€ HTVA par 1 pièce En stock |
| 4107672 |
Réf. 4107672
Disjoncteur modulaire 4P 10A courbe C iC60H A9F89410
|
4 | 10 A | C | En stock | 103.21€ HTVA par 1 pièce En stock |
| 4107673 |
Réf. 4107673
Disjoncteur modulaire 4P 16A courbe C A9F89416
|
4 | 16 A | C | En stock | 90.97€ HTVA par 1 pièce En stock |
| 4107674 |
Réf. 4107674
Disjoncteur modulaire 4P 20A courbe C iC60H A9F89420
|
4 | 20 A | C | En stock | 94.60€ HTVA par 1 pièce En stock |
| 4107676 |
Réf. 4107676
Disjoncteur modulaire 4P 32A courbe C A9F89432
|
4 | 32 A | C | En stock | 88.47€ HTVA par 1 pièce En stock |
| 4107677 |
Réf. 4107677
Disjoncteur modulaire 4P 40A courbe C A9F89440
|
4 | 40 A | C | En stock | 132.56€ HTVA par 1 pièce En stock |
| 4107678 |
Réf. 4107678
Disjoncteur modulaire 4P 50A courbe C A9F89450
|
4 | 50 A | C | En stock | 175.63€ HTVA par 1 pièce En stock |
| 4107679 |
Réf. 4107679
Disjoncteur modulaire 4P 63A courbe C A9F89463
|
4 | 63 A | C | En stock | 163.70€ HTVA par 1 pièce En stock |
| 4107821 |
Réf. 4107821
Disjoncteur modulaire 2P 6A courbe B A9F88206
|
2 | 6 A | B | En stock | 69.52€ HTVA par 1 pièce En stock |
| 4107822 |
Réf. 4107822
Disjoncteur modulaire 2P 10A courbe B iC60H A9F88210
|
— | — | — | En stock | 69.52€ HTVA par 1 pièce En stock |
| 4107823 |
Réf. 4107823
Disjoncteur modulaire iC60H 2P 16A courbe B A9F88216
|
— | — | — | En stock | 65.73€ HTVA par 1 pièce En stock |
| 4107824 |
Réf. 4107824
Disjoncteur modulaire 2P 20A courbe B iC60H A9F88220
|
2 | 20 A | B | En stock | 69.52€ HTVA par 1 pièce En stock |
| 4107830 |
Réf. 4107830
Disjoncteur triphasé iC60H 3P 6A courbe B A9F88306
|
3 | 6 A | B | En stock | 103.55€ HTVA par 1 pièce En stock |
| 4107832 |
Réf. 4107832
Disjoncteur tripolaire 16A courbe B iC60H A9F88316
|
3 | 16 A | B | En stock | 106.17€ HTVA par 1 pièce En stock |
| 4107841 |
Réf. 4107841
Disjoncteur modulaire 4P 16A courbe B A9F88416
|
4 | 16 A | B | En stock | 136.08€ HTVA par 1 pièce En stock |
| 4107842 |
Réf. 4107842
Disjoncteur modulaire 4P 20A courbe B A9F88420
|
4 | 20 A | B | En stock | 134.55€ HTVA par 1 pièce En stock |
| 4107843 |
Réf. 4107843
Disjoncteur modulaire 4P 25A courbe B A9F88425
|
4 | 25 A | B | Sur commande | 139.93€ HTVA par 1 pièce Sur commande |
| 4107844 |
Réf. 4107844
Disjoncteur modulaire 4 pôles 32A courbe B A9F88432
|
4 | 32 A | B | En stock | 139.93€ HTVA par 1 pièce En stock |
| 4107845 |
Réf. 4107845
Disjoncteur modulaire 4P 40A courbe B A9F88440
|
4 | 40 A | B | En stock | 170.07€ HTVA par 1 pièce En stock |
| 6033958 |
Réf. 6033958
Disjoncteur modulaire 1P+N 16A courbe C iC60H A9F89616
|
— | — | — | En stock | 41.65€ HTVA par 1 pièce En stock |
Disjoncteur modulaire 4P 25A courbe C pour protection des circuits triphasés
Ce disjoncteur modulaire 4P 25A courbe C Acti9 iC60H est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques. Avec ses 4 pôles protégés, il convient aux installations nécessitant une coupure simultanée sur quatre conducteurs, avec une tension de dimensionnement de 400 V. Son calibre 25 A en fait un choix adapté pour de nombreux départs en distribution tertiaire et industrielle légère, lorsque l’on recherche une protection modulaire performante et lisible au tableau.
Courbe C et calibre 25 A : un choix adapté aux usages courants
La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des appels de courant modérés au démarrage, comme certains équipements techniques, lignes d’alimentation ou circuits mixtes. Le courant nominal de 25 A permet de protéger efficacement le départ concerné tout en conservant une bonne compatibilité avec des applications courantes en armoire et coffret. Ce modèle fonctionne en AC/DC, avec une fréquence de 50 à 60 Hz, ce qui élargit ses possibilités d’intégration selon la configuration du circuit.
Pouvoir de coupure élevé pour une protection robuste en tête ou en départ
Ce disjoncteur modulaire Schneider Electric se distingue par un pouvoir de coupure de 10 kA selon EN 60898 à 230 V comme à 400 V, ainsi que par un Icu de 15 kA à 400 V et 30 kA à 230 V selon IEC 60947-2. Ces valeurs permettent d’envisager son utilisation dans des environnements où le niveau de contrainte électrique impose une protection sérieuse des départs. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure protection des équipements situés en aval.
Format modulaire 4 pôles pour intégration simple dans le tableau
Avec une largeur de 4 modules et un montage sur rail DIN, ce disjoncteur quadripolaire s’intègre facilement dans les tableaux de répartition et coffrets de protection. Son format compact aide à optimiser l’implantation, notamment lorsque plusieurs départs doivent être regroupés dans un espace maîtrisé. La présence de bornes à double tunnel facilite le raccordement et contribue à une mise en œuvre nette et pratique lors du câblage.
Raccordement souple et compatibilité avec différentes sections de conducteurs
Ce modèle accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment de la pose, aussi bien pour des conducteurs rigides que pour des câbles plus souples selon les besoins du chantier ou de l’atelier. L’absence de neutre à connexion dédié confirme qu’il s’agit bien d’un appareil à 4 pôles protégés, pensé pour des schémas où chaque pôle doit bénéficier d’une protection.
Sécurité d’exploitation et maintenance facilitée au quotidien
Issu de la gamme Acti9 iC60H, ce disjoncteur intègre des fonctions appréciées en maintenance et en exploitation. L’indication de déclenchement permet d’identifier plus rapidement le circuit concerné en cas de défaut, tandis que l’indication de séparation physique des contacts aide à sécuriser les interventions en aval. Sa tenue aux chocs de 6 kV, sa catégorie de surtension 4, son degré de pollution 3 et son indice de protection IP20 en façade de raccordement en font un appareil adapté à une installation dans un tableau correctement conçu.
Endurance et tenue thermique pour les environnements techniques exigeants
Ce disjoncteur 4P 25A courbe C est prévu pour fonctionner dans une large plage de température ambiante, de -35 à 70 °C. Cette capacité le rend intéressant pour des environnements techniques variés, y compris lorsque les conditions d’exploitation sont plus contraignantes que dans un simple local tempéré. Sa puissance dissipée de 3 W reste également un point utile pour le dimensionnement thermique du tableau, en particulier lorsqu’il faut gérer plusieurs appareils côte à côte.
Un choix précis pour compléter une distribution modulaire Acti9
Ce disjoncteur modulaire s’adresse aux professionnels et aux acheteurs exigeants qui recherchent un appareil quadripolaire 25 A courbe C clairement identifié dans la gamme Acti9 iC60H. Il peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager une évolution du tableau selon les besoins d’auxiliaires, de signalisation ou d’architecture de protection. Pour un projet de distribution électrique nécessitant un disjoncteur 4P compact, lisible et cohérent avec un appareillage modulaire Schneider Electric, cette version constitue une solution technique pertinente.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 10 kA |
|---|---|
| Nombre de pôles (total) | 4 |
| Courant nominal | 25 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 4 |
| Largeur en unités de division | 4 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 10 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 15 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 30 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 4 |
| Section du conducteur multifilaire pouvant être raccordée | 1...16 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...25 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 3 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,462 kg |
Produits de la même série que le produit consulté
Ce disjoncteur 4P peut-il couper les quatre conducteurs en même temps ?
Oui. Il s’agit d’un disjoncteur tétrapolaire 4P avec 4 pôles protégés, prévu pour couper et protéger les quatre conducteurs du circuit.
Sur quel type d’installation utilise-t-on un disjoncteur Acti9 iC60H 4P 25A ?
Il est destiné aux tableaux de distribution pour des circuits tétrapolaires, notamment en environnement tertiaire ou industriel, lorsqu’une protection 4 pôles est nécessaire.
Peut-on le monter facilement sur rail DIN dans un tableau modulaire ?
Oui. C’est un disjoncteur modulaire conçu pour montage sur rail DIN, avec une largeur de 4 modules.
L’encombrement est-il compatible avec les tableaux peu profonds ?
Son format est compact pour un 4P, avec une profondeur totale de 44,5 mm. Cela reste à vérifier avec la place disponible dans le tableau et le câblage existant.
Ce disjoncteur permet-il d’ajouter des accessoires ?
Oui. La fiche indique que des dispositifs supplémentaires peuvent être ajoutés, ce qui le rend compatible avec certaines fonctions de signalisation ou d’auxiliaires selon l’équipement prévu.
Quels types de conducteurs peut-on raccorder sur ce disjoncteur ?
Il accepte des conducteurs monofilaire jusqu’à 25 mm² et multifilaire jusqu’à 16 mm², ce qui facilite le câblage dans un tableau.
Peut-on l’utiliser en intérieur dans un tableau électrique classique ?
Oui, sa protection IP20 le destine à une utilisation en intérieur, dans un tableau ou une enveloppe fermée offrant la protection adaptée contre les contacts directs.
