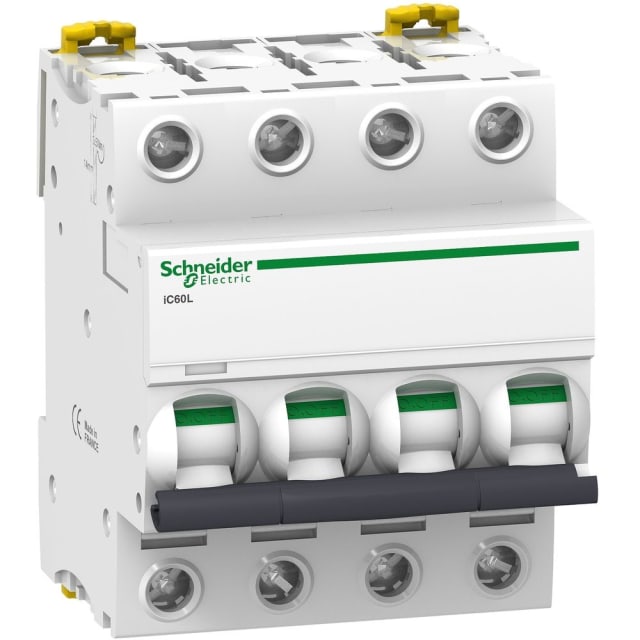

Disjoncteur 4 pôles 16A courbe C iC60L A9F94416

Disjoncteur modulaire 4 pôles 16A pour protection des circuits triphasés avec neutre

Le disjoncteur 4 pôles 16A courbe C Acti9 iC60L est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en 400 V. Avec ses 4 pôles protégés, il convient parfaitement aux départs triphasés avec neutre lorsque chaque conducteur doit être protégé. Son calibre 16 A le destine aux circuits de distribution et d’alimentation nécessitant une protection précise, stable et adaptée aux usages tertiaires, techniques ou industriels.

Courbe C adaptée aux charges courantes avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant un courant d’appel modéré au démarrage. Elle permet de protéger efficacement des lignes alimentant par exemple des équipements électriques usuels, petits moteurs, auxiliaires techniques ou circuits mixtes, tout en limitant les déclenchements intempestifs. Ce positionnement en fait un choix pertinent lorsque l’on recherche un disjoncteur quadripolaire capable de concilier continuité d’exploitation et protection des conducteurs.

Pouvoir de coupure élevé pour tableaux exigeants

Ce modèle iC60L se distingue par un pouvoir de coupure important, avec 15 kA selon EN 60898 à 230 V et 400 V, ainsi que jusqu’à 25 kA selon IEC 60947-2 à 400 V et 50 kA à 230 V. Ce niveau de performance le rend adapté aux tableaux électriques où la contrainte de court-circuit est plus élevée et où le choix du dispositif de protection doit rester cohérent avec le niveau de défaut présumé. Sa classe de limitation énergétique 3 contribue également à mieux contenir l’énergie laissée passer en cas de défaut, ce qui participe à la protection des équipements en aval.

Format 4 modules pour intégration simple sur rail DIN

Avec une largeur de 4 unités de division, ce disjoncteur modulaire 4P 16A s’intègre facilement dans les coffrets et tableaux de distribution. Son encombrement compact facilite l’optimisation de la place disponible sans compromettre le niveau de protection recherché. Il est prévu pour un montage sur rail DIN et s’inscrit naturellement dans une architecture modulaire de tableau, notamment pour les installations nécessitant une protection quadripolaire nette et facilement repérable.

Connexion pratique et compatibilité avec plusieurs sections de conducteurs

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte une bonne souplesse d’intégration selon la nature du câblage en place. Cette plage de sections permet de l’utiliser aussi bien dans des tableaux de distribution principaux que dans des ensembles divisionnaires, en gardant une compatibilité appréciable avec de nombreuses configurations de câblage. L’absence de neutre à connexion dédiée confirme qu’il s’agit ici d’un véritable 4 pôles protégés.

Conçu pour les environnements électriques techniques

Sa tension assignée de 400 V, sa tension d’isolement Ui de 500 V, sa tenue aux chocs Uimp de 6 kV, sa catégorie de surtension IV et son degré de pollution 3 en font un appareillage adapté aux environnements électriques exigeants. Son fonctionnement en AC/DC et sa plage de température de service de -35 à +70 °C permettent de répondre à des conditions d’exploitation étendues. Le degré de protection IP20 correspond à un usage en tableau ou enveloppe adaptée, conformément aux pratiques habituelles d’intégration des protections modulaires.

Une solution Acti9 pensée pour la maintenance et l’évolution du tableau

Ce disjoncteur de la série Acti9 iC60L peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins de signalisation, de commande ou d’auxiliaires associés. Il constitue ainsi une base cohérente pour les installations où la maintenance, la lisibilité de l’appareillage et l’extension future du coffret doivent être anticipées. Pour l’installateur comme pour l’exploitant, ce disjoncteur quadripolaire 16A courbe C représente un choix précis pour protéger un départ 4 pôles avec un niveau de coupure élevé et un format modulaire maîtrisé.
