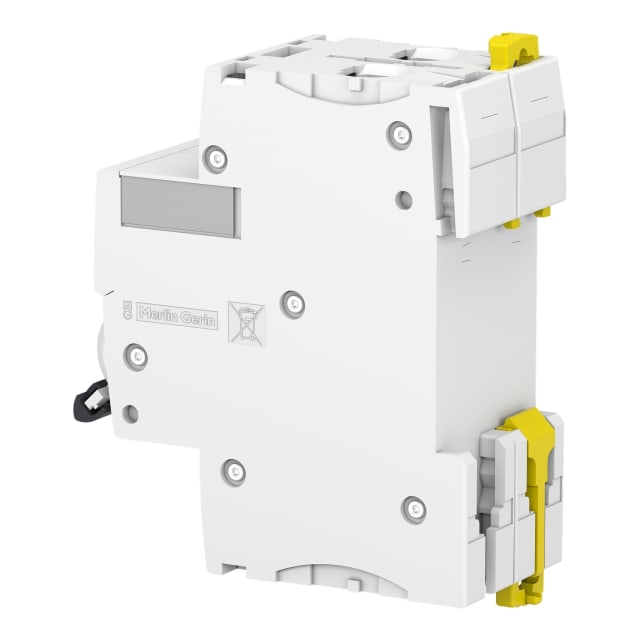

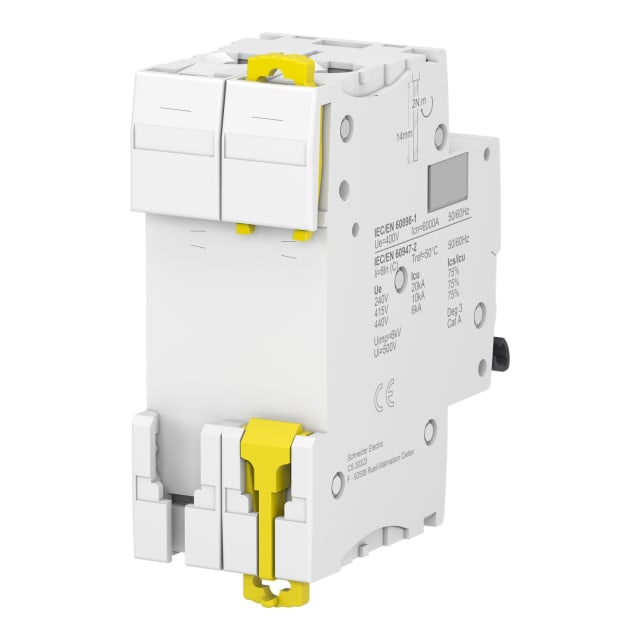

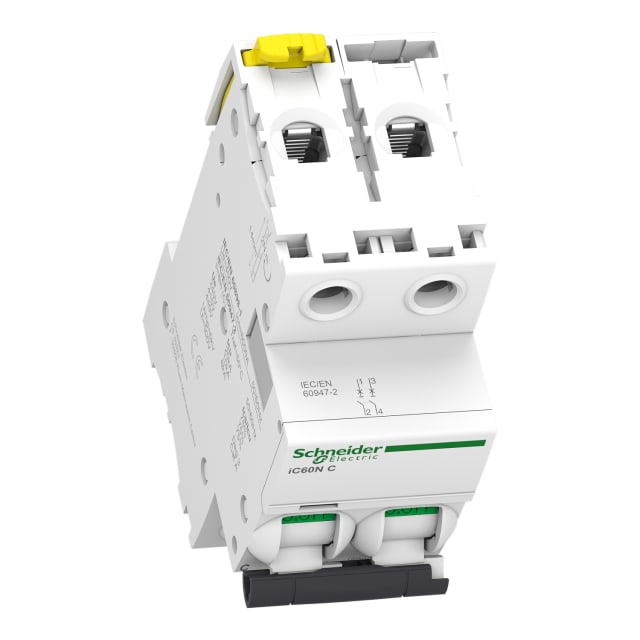

Disjoncteur modulaire 2P 25A courbe C iC60N A9F79225

Disjoncteur modulaire 2P 25 A courbe C pour la protection des circuits

Ce disjoncteur modulaire 2P 25 A courbe C de la gamme Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son calibre 25 A convient aux départs nécessitant une coupure bipolaire, avec deux pôles protégés. La courbe C le destine aux usages courants présentant un courant d’appel modéré, ce qui en fait un choix adapté pour de nombreuses applications de distribution électrique.

Coupure bipolaire et déclenchement thermique-magnétique

Avec ses 2 pôles au total et 2 pôles protégés, ce modèle assure une protection complète sur les deux conducteurs concernés. Son déclencheur thermique-magnétique combine la protection contre les surcharges en régime prolongé et la coupure rapide en cas de court-circuit. Cette architecture permet d’obtenir une protection nette et cohérente dans les installations où une coupure bipolaire est recherchée.

Pouvoir de coupure adapté aux exigences des tableaux modulaires

Ce disjoncteur iC60N dispose d’un pouvoir de coupure assigné Icn de 6 kA selon EN 60898, aussi bien à 230 V qu’à 400 V. Il affiche également un pouvoir de coupure Icu jusqu’à 10 kA à 400 V selon IEC 60947-2, et jusqu’à 20 kA à 230 V. Ces valeurs en font un appareil pertinent pour les tableaux modulaires où la tenue face aux défauts doit être correctement dimensionnée sans surspécification inutile.

Format compact pour intégration simple dans le tableau

Grâce à sa largeur de 2 modules, ce disjoncteur s’intègre facilement dans les coffrets et tableaux de distribution modulaires. Sa profondeur totale de 44,5 mm favorise une implantation propre dans les enveloppes usuelles. Ce format compact est particulièrement apprécié lorsqu’il faut optimiser l’espace disponible tout en conservant une lecture claire des départs et une organisation soignée du tableau.

Raccordement pratique et compatibilité avec différents conducteurs

Le raccordement accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de connexion offre une vraie souplesse au moment du câblage, que ce soit en création de tableau, en extension ou en remplacement. Le produit est prévu pour fonctionner en AC/DC, avec une tension de dimensionnement de 400 V et une fréquence de 50 à 60 Hz, ce qui facilite son intégration dans des environnements techniques variés.

Tenue électrique renforcée pour une meilleure maîtrise des contraintes

Ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et sa classe de limitation énergétique 3 apportent des caractéristiques intéressantes pour les installations où la maîtrise des contraintes électriques et la limitation de l’énergie laissée passer en cas de défaut sont des points importants. Ces données contribuent à sélectionner un appareil cohérent avec le niveau d’exigence du tableau.

Utilisation en environnement technique exigeant

Le disjoncteur est donné pour une température ambiante de fonctionnement de -35 à 70 °C, avec un degré de pollution 3 et un indice de protection IP20. Il convient ainsi à une intégration en tableau lorsque les conditions d’exploitation imposent un appareil capable de rester performant dans une large plage thermique. Sa puissance dissipée de 3 W aide également à anticiper plus finement le comportement thermique global de l’enveloppe.

Une solution Acti9 iC60N pensée pour les ensembles évolutifs

Ce disjoncteur modulaire 2P 25 A courbe C appartient à la série Acti9 iC60N et accepte l’ajout de dispositifs supplémentaires compatibles. C’est un point utile pour les tableaux amenés à évoluer, avec des besoins de signalisation, de commande ou d’auxiliaires. Pour l’acheteur professionnel comme pour l’installateur exigeant, ce positionnement permet de choisir un appareil clair, bien identifié et simple à intégrer dans une logique de protection modulaire structurée.
