Schneider Distribution

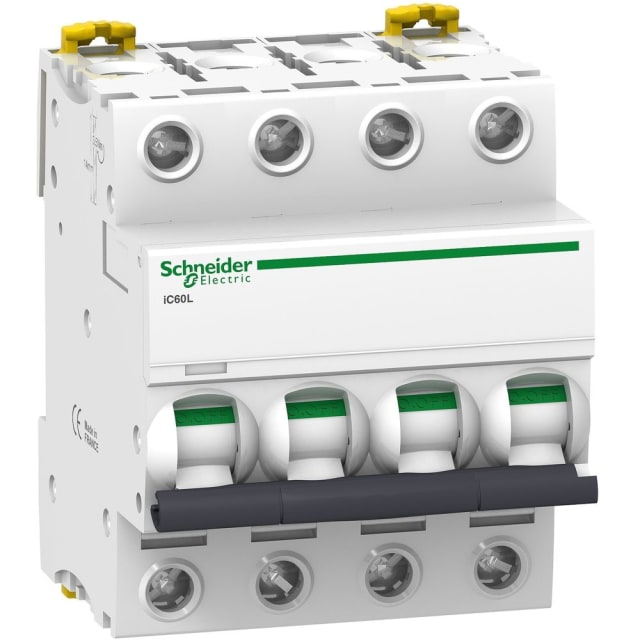

Disjoncteur modulaire 4 pôles 25A courbe C A9F94425

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480084201 SKU : 4107985 Réf. fabricant : A9F94425

Disjoncteur modulaire 4 pôles 25 A courbe C, série Acti9 iC60, pour protection et distribution électrique 400 V. Pouvoir de coupure 15 kA, largeur 4 modules, montage sur rail DIN.

144.55€ HTVA

Par 1 pièce

9 en stock

9 en stock

Quantité Prix HTVA Remise
0-2 144.55€ 0%
3-5 141.66€ 2%
6-10 140.21€ 3%
11+ 138.77€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107985 Réf. 4107985 Disjoncteur modulaire 4 pôles 25A courbe C A9F94425 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
4 25 A C En stock 144.55€ HTVA par 1 pièce En stock
4107880 Réf. 4107880 Disjoncteur 2P 16A courbe Z iC60L A9F92216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
Z
2 16 A Z En stock 144.55€ HTVA par 1 pièce En stock
4107950 Réf. 4107950 Disjoncteur miniature 2P 2A courbe C iC60L A9F94202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 102.39€ HTVA par 1 pièce En stock
4107952 Réf. 4107952 Disjoncteur miniature 2 pôles 4A courbe C A9F94204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 90.26€ HTVA par 1 pièce En stock
4107953 Réf. 4107953 Disjoncteur modulaire 2P 6A courbe C A9F94206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
C
2 6 A C En stock 83.85€ HTVA par 1 pièce En stock
4107954 Réf. 4107954 Disjoncteur modulaire iC60L 2P 10A courbe C A9F94210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
C
2 10 A C En stock 71.22€ HTVA par 1 pièce En stock
4107955 Réf. 4107955 Disjoncteur miniature 2 pôles 16A courbe C A9F94216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
C
2 16 A C En stock 71.22€ HTVA par 1 pièce En stock
4107956 Réf. 4107956 Disjoncteur miniature 2P 20A courbe C A9F94220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
C
2 20 A C En stock 76.75€ HTVA par 1 pièce En stock
4107957 Réf. 4107957 Disjoncteur miniature 2 pôles 25A courbe C A9F94225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
C
2 25 A C En stock 75.00€ HTVA par 1 pièce En stock
4107958 Réf. 4107958 Disjoncteur miniature 2P 32A courbe C A9F94232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
C
2 32 A C En stock 75.00€ HTVA par 1 pièce En stock
4107967 Réf. 4107967 Disjoncteur tripolaire 6A courbe C iC60L A9F94306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
C
3 6 A C En stock 130.85€ HTVA par 1 pièce En stock
4107968 Réf. 4107968 Disjoncteur tripolaire 10A courbe C iC60L A9F94310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
C
3 10 A C En stock 109.98€ HTVA par 1 pièce En stock
4107969 Réf. 4107969 Disjoncteur tripolaire 16A courbe C iC60L A9F94316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
C
3 16 A C En stock 114.37€ HTVA par 1 pièce En stock
4107970 Réf. 4107970 Disjoncteur tripolaire 20A courbe C iC60L A9F94320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
C
3 20 A C En stock 114.37€ HTVA par 1 pièce En stock
4107971 Réf. 4107971 Disjoncteur tripolaire 25A courbe C A9F94325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
C
3 25 A C En stock 114.37€ HTVA par 1 pièce En stock
4107972 Réf. 4107972 Disjoncteur triphasé 32A courbe C 3 pôles A9F94332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
C
3 32 A C En stock 109.98€ HTVA par 1 pièce En stock
4107973 Réf. 4107973 Disjoncteur miniature 3P 40A courbe C iC60L A9F94340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
C
3 40 A C En stock 143.86€ HTVA par 1 pièce En stock
4107981 Réf. 4107981 Disjoncteur modulaire 4 pôles 6A courbe C A9F94406
Nombre de pôles (total)
4
Courant nominal
6 A
Courbe de déclenchement
C
4 6 A C En stock 166.35€ HTVA par 1 pièce En stock
4107982 Réf. 4107982 Disjoncteur miniature 4 pôles 10A courbe C A9F94410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
C
4 10 A C En stock 146.61€ HTVA par 1 pièce En stock
4107983 Réf. 4107983 Disjoncteur 4 pôles 16A courbe C iC60L A9F94416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
C
4 16 A C En stock 138.99€ HTVA par 1 pièce En stock
4107984 Réf. 4107984 Disjoncteur tétrapolaire 20A courbe C A9F94420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
4 20 A C En stock 138.99€ HTVA par 1 pièce En stock
4107986 Réf. 4107986 Disjoncteur modulaire 4 pôles 32A courbe C A9F94432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
4 32 A C En stock 144.55€ HTVA par 1 pièce En stock
4107987 Réf. 4107987 Disjoncteur modulaire 4 pôles 40A courbe C A9F94440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
4 40 A C En stock 187.76€ HTVA par 1 pièce En stock
4107989 Réf. 4107989 Disjoncteur miniature 4P 63A courbe C A9F94463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
4 63 A C Sur commande 277.12€ HTVA par 1 pièce Sur commande
4108005 Réf. 4108005 Disjoncteur iC60L 2P 6A K – Cet iC60L est un disjoncteur
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
K
2 6 A K Sur commande 83.03€ HTVA par 1 pièce Sur commande
4108025 Réf. 4108025 Disjoncteur miniature 4P 4A courbe K iC60L A9F95404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
K
4 4 A K En stock 87.62€ HTVA par 1 pièce En stock

Disjoncteur modulaire 4 pôles 25A courbe C pour protection complète des circuits triphasés

Ce disjoncteur modulaire 4 pôles 25A courbe C de la gamme Acti9 iC60L est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des départs nécessitant la coupure simultanée des quatre pôles protégés. Il convient particulièrement aux tableaux électriques tertiaires, industriels et techniques où une protection quadripolaire précise est recherchée. Son calibre 25 A permet de sécuriser des circuits de distribution ou d’alimentation avec une réponse adaptée aux appels de courant modérés grâce à la courbe C.

Pouvoir de coupure élevé pour les installations à forte exigence

Ce modèle se distingue par un pouvoir de coupure élevé, avec 15 kA selon EN 60898 à 230 V et à 400 V, ainsi que jusqu’à 25 kA selon IEC 60947-2 à 400 V et 50 kA à 230 V. Ce niveau de performance le rend adapté aux environnements où la tenue au court-circuit constitue un critère important dans le choix de la protection. Pour l’installateur, cela signifie une intégration pertinente dans des tableaux où le niveau de contrainte électrique impose un appareil modulaire de haut pouvoir de coupure.

Courbe C et 4 pôles protégés pour une protection équilibrée

Avec sa courbe de déclenchement C, ce disjoncteur modulaire 4P 25A est adapté aux circuits présentant des courants d’appel usuels, comme certains départs moteurs de faible puissance, circuits de distribution, équipements techniques ou charges mixtes. Les 4 pôles sont protégés, ce qui garantit une protection homogène de l’ensemble des conducteurs concernés. L’absence de neutre à connexion distincte confirme une conception orientée vers une coupure quadripolaire complète, cohérente pour de nombreuses architectures de distribution.

Format modulaire pratique pour intégration en tableau

Sa largeur de 4 modules facilite son implantation dans les coffrets et tableaux électriques, tout en optimisant l’occupation du rail. Ce format est recherché pour les ensembles où la densité d’appareillage doit rester maîtrisée sans compromis sur le niveau de protection. Le raccordement accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui offre une bonne souplesse de câblage lors de l’assemblage ou de la maintenance du tableau.

Sécurité d’utilisation et maintenance facilitée

Ce disjoncteur Acti9 iC60L bénéficie d’une conception pensée pour l’exploitation et l’intervention en aval. Il peut recevoir des dispositifs supplémentaires, ce qui permet d’étendre ses fonctions selon les besoins du tableau. Sa tension d’isolement Ui de 500 V, sa tenue aux chocs Uimp de 6 kV, sa catégorie de surtension 4 et son degré de pollution 3 en font un appareil cohérent pour des environnements techniques exigeant une bonne maîtrise des contraintes électriques. Son indice de protection IP20 participe à une intégration adaptée dans un ensemble protégé.

Performance stable en environnement technique contraignant

Prévu pour fonctionner de -35 à 70 °C, ce disjoncteur quadripolaire 25A convient aux installations exposées à des variations thermiques importantes. Son type de tension AC/DC et sa fréquence 50 à 60 Hz élargissent les possibilités d’usage dans différents contextes d’alimentation. Sa classe de limitation énergétique 3 contribue à mieux contenir les effets des défauts sur les circuits en aval, un point apprécié pour préserver la sélectivité et l’organisation générale de la protection.

Un choix pertinent pour tableaux, protections et distribution électrique

Dans une logique d’équipement de tableau, ce disjoncteur modulaire 4 pôles 25A courbe C répond aux besoins des professionnels recherchant un appareillage de protection compact, lisible et adapté à la distribution électrique quadripolaire. Il trouve naturellement sa place dans les applications de tableaux, protections et distribution électrique où le niveau de coupure, le format modulaire et la compatibilité avec des accessoires constituent des critères de sélection essentiels. C’est une solution particulièrement adaptée lorsque l’on souhaite protéger efficacement un départ 4P tout en conservant une intégration propre et rationnelle dans le coffret.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V15 kA
Nombre de pôles (total)4
Courant nominal25 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v15 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V25 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V50 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée3 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,46 kg

Produits de la même série que le produit consulté

Ce disjoncteur modulaire 4 pôles peut-il être monté dans un tableau électrique domestique ou tertiaire ?

Oui, s’il est installé dans un tableau compatible au format modulaire 4 unités. Il est surtout adapté aux tableaux de distribution où l’on doit couper et protéger simultanément les 4 pôles d’un départ.

Ce modèle peut-il servir pour protéger un circuit triphasé avec neutre ?

Oui, c’est précisément l’usage le plus courant d’un disjoncteur 4 pôles : protéger et sectionner un départ triphasé avec neutre, lorsque le schéma d’installation le prévoit.

Faut-il raccorder le neutre sur ce disjoncteur ?

Non, selon la fiche produit, le neutre à connexion n’est pas prévu. Il faut donc vérifier le câblage du départ et le schéma de votre installation avant pose.

Quelle section de câble peut être raccordée sur ce disjoncteur ?

La fiche indique une section raccordable de 1 à 25 mm² en monofilaire et de 1 à 16 mm² en multifilaire. Il faut respecter ces valeurs et le couple de serrage recommandé par le fabricant.

Ce disjoncteur est-il compatible avec des accessoires de la gamme Acti9 iC60 ?

Oui, des dispositifs supplémentaires sont possibles sur ce modèle. Cela permet de l’associer à certains accessoires de la gamme, sous réserve de compatibilité exacte avec la référence installée.

Comment savoir si ce disjoncteur convient pour remplacer un ancien modèle dans un tableau ?

Il faut vérifier au minimum la référence exacte, le nombre de pôles, le format modulaire, la courbe de déclenchement et l’encombrement. En cas de doute, remplacez uniquement par une référence équivalente validée pour le même usage.
