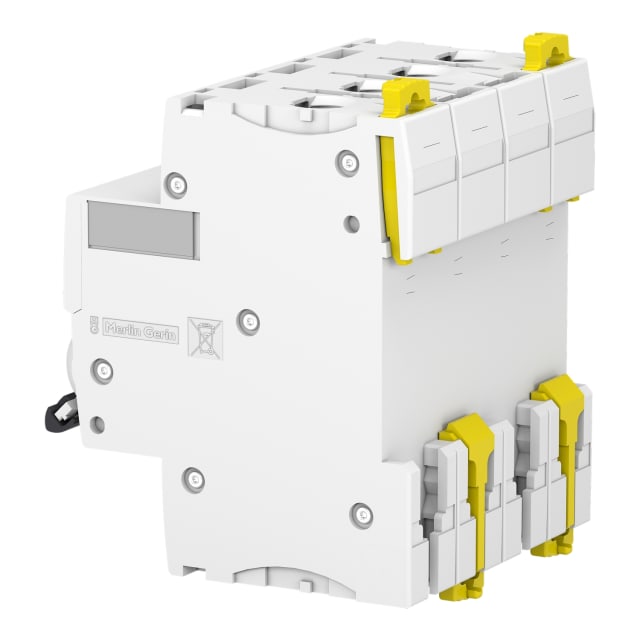

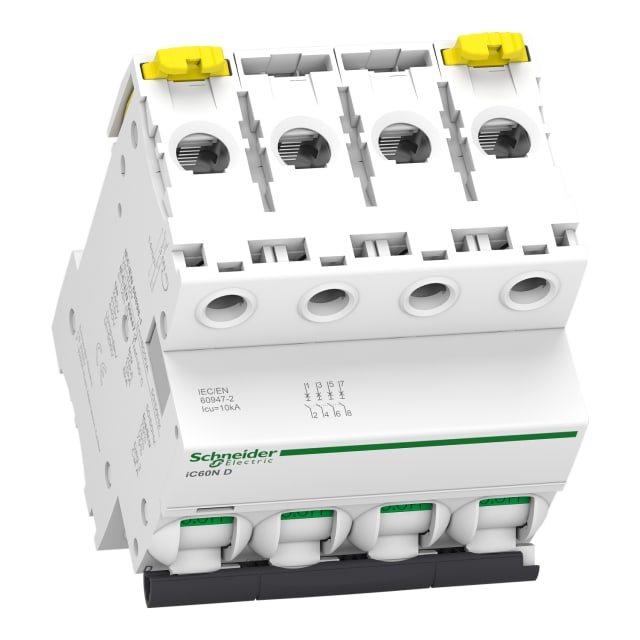

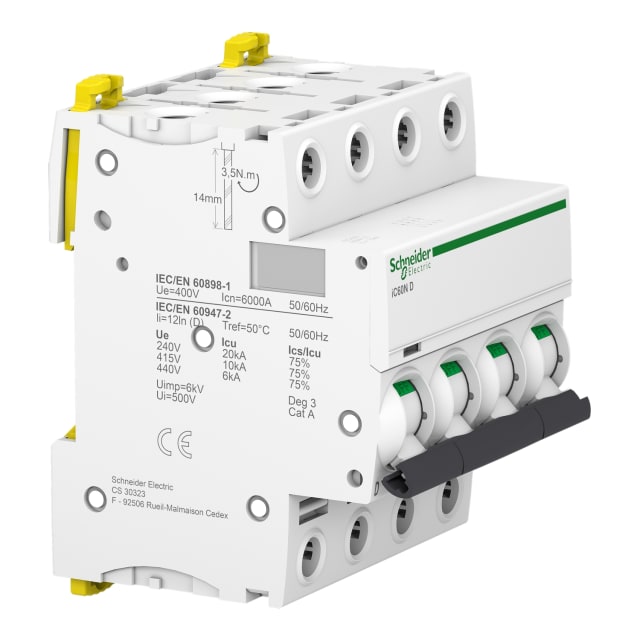

Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Disjoncteur modulaire Acti9 iC60N 4P 32 A courbe D, 4 modules, pouvoir de coupure 6 kA, pour protection et distribution électrique en 400 V AC/DC.
113.07€ HTVA
29 en stock
29 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 113.07€ | 0% |
| 3-5 | 110.81€ | 2% |
| 6-10 | 109.68€ | 3% |
| 11+ | 108.55€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Courbe de déclenchement | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 4107724 |
Réf. 4107724
Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Modèle sélectionné
|
4 | 32 A | d | En stock | 113.07€ HTVA par 1 pièce En stock |
| 4106896 |
Réf. 4106896
Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
|
1 | 1 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
| 4107578 |
Réf. 4107578
Disjoncteur miniature 1P 2A courbe C A9F74102
|
1 | 2 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
| 4107579 |
Réf. 4107579
Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
|
1 | 4 A | C | En stock | 27.77€ HTVA par 1 pièce En stock |
| 4107581 |
Réf. 4107581
Disjoncteur miniature 2P 1A courbe C A9F74201
|
2 | 1 A | C | En stock | 55.39€ HTVA par 1 pièce En stock |
| 4107582 |
Réf. 4107582
Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
|
2 | 2 A | C | En stock | 53.84€ HTVA par 1 pièce En stock |
| 4107583 |
Réf. 4107583
Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
|
2 | 3 A | C | Sur commande | 53.89€ HTVA par 1 pièce Sur commande |
| 4107584 |
Réf. 4107584
Disjoncteur miniature 2P 4A courbe C A9F74204
|
2 | 4 A | C | En stock | 54.61€ HTVA par 1 pièce En stock |
| 4107586 |
Réf. 4107586
Disjoncteur miniature 2P 0,5A courbe C A9F74270
|
2 | 0,5 A | C | En stock | 55.99€ HTVA par 1 pièce En stock |
| 4107588 |
Réf. 4107588
Disjoncteur tripolaire 2A courbe C iC60N A9F74302
|
3 | 2 A | C | En stock | 87.05€ HTVA par 1 pièce En stock |
| 4107589 |
Réf. 4107589
Disjoncteur modulaire triphasé 4A courbe C A9F74304
|
3 | 4 A | C | En stock | 87.05€ HTVA par 1 pièce En stock |
| 4107592 |
Réf. 4107592
Disjoncteur miniature 4 pôles 2A courbe C A9F74402
|
4 | 2 A | C | En stock | 108.48€ HTVA par 1 pièce En stock |
| 4107593 |
Réf. 4107593
Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
|
4 | 4 A | C | En stock | 98.75€ HTVA par 1 pièce En stock |
| 4107686 |
Réf. 4107686
Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
|
1 | 32 A | d | Sur commande | 28.74€ HTVA par 1 pièce Sur commande |
| 4107692 |
Réf. 4107692
Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
|
2 | 2 A | d | En stock | 71.69€ HTVA par 1 pièce En stock |
| 4107694 |
Réf. 4107694
Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
|
2 | 4 A | d | En stock | 75.26€ HTVA par 1 pièce En stock |
| 4107695 |
Réf. 4107695
Disjoncteur miniature 2P 6A courbe D A9F75206
|
2 | 6 A | d | En stock | 57.72€ HTVA par 1 pièce En stock |
| 4107696 |
Réf. 4107696
Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
|
2 | 10 A | d | En stock | 57.14€ HTVA par 1 pièce En stock |
| 4107697 |
Réf. 4107697
Disjoncteur miniature 2P 16A courbe D A9F75216
|
2 | 16 A | d | En stock | 57.96€ HTVA par 1 pièce En stock |
| 4107698 |
Réf. 4107698
Disjoncteur modulaire 2P 20A courbe D A9F75220
|
2 | 20 A | d | En stock | 59.42€ HTVA par 1 pièce En stock |
| 4107699 |
Réf. 4107699
Disjoncteur miniature 2P 25A courbe D A9F75225
|
2 | 25 A | d | En stock | 60.58€ HTVA par 1 pièce En stock |
| 4107700 |
Réf. 4107700
Disjoncteur miniature 2P 32A courbe D A9F75232
|
2 | 32 A | d | En stock | 58.79€ HTVA par 1 pièce En stock |
| 4107707 |
Réf. 4107707
Disjoncteur tripolaire 6A courbe D iC60N A9F75306
|
3 | 6 A | d | Rupture de stock | 85.53€ HTVA par 1 pièce Rupture de stock |
| 4107708 |
Réf. 4107708
Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
|
3 | 10 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107709 |
Réf. 4107709
Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
|
3 | 16 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107710 |
Réf. 4107710
Disjoncteur modulaire triphasé 20A courbe D A9F75320
|
3 | 20 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107711 |
Réf. 4107711
Disjoncteur tripolaire 25A courbe D iC60N A9F75325
|
3 | 25 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107712 |
Réf. 4107712
Disjoncteur tripolaire 32A courbe D iC60N A9F75332
|
3 | 32 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107713 |
Réf. 4107713
Disjoncteur modulaire triphasé 40A courbe D A9F75340
|
3 | 40 A | d | En stock | 107.60€ HTVA par 1 pièce En stock |
| 4107715 |
Réf. 4107715
Disjoncteur modulaire tripolaire 63A courbe D A9F75363
|
3 | 63 A | d | En stock | 177.81€ HTVA par 1 pièce En stock |
| 4107720 |
Réf. 4107720
Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
|
4 | 10 A | d | En stock | 115.70€ HTVA par 1 pièce En stock |
| 4107721 |
Réf. 4107721
Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
|
4 | 16 A | d | En stock | 120.33€ HTVA par 1 pièce En stock |
| 4107722 |
Réf. 4107722
Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
|
4 | 20 A | d | En stock | 113.07€ HTVA par 1 pièce En stock |
| 4107723 |
Réf. 4107723
Disjoncteur miniature 4 pôles 25A courbe D A9F75425
|
4 | 25 A | d | En stock | 120.33€ HTVA par 1 pièce En stock |
| 4107725 |
Réf. 4107725
Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
|
4 | 40 A | d | En stock | 145.03€ HTVA par 1 pièce En stock |
| 4107726 |
Réf. 4107726
Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
|
4 | 50 A | d | En stock | 212.35€ HTVA par 1 pièce En stock |
| 4107727 |
Réf. 4107727
Disjoncteur 4P 63A courbe D iC60N A9F75463
|
4 | 63 A | d | En stock | 237.33€ HTVA par 1 pièce En stock |
| 4135513 |
Réf. 4135513
Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
|
1 | 4 A | B | Sur commande | 33.12€ HTVA par 1 pièce Sur commande |
| 4135517 |
Réf. 4135517
Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
|
2 | 2 A | B | En stock | 69.85€ HTVA par 1 pièce En stock |
| 4135519 |
Réf. 4135519
Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
|
— | — | — | En stock | 69.85€ HTVA par 1 pièce En stock |
| 4512754 |
Réf. 4512754
Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
|
1 | 3 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
Disjoncteur modulaire 4P 32 A pour la protection des circuits triphasés avec neutre
Ce disjoncteur modulaire Acti9 iC60N en version 4 pôles 32 A courbe D est conçu pour assurer la protection des départs électriques contre les surcharges et les courts-circuits sur des réseaux jusqu’à 400 V. Sa configuration quadripolaire permet de couper simultanément les quatre pôles protégés, ce qui en fait une solution adaptée aux tableaux de distribution nécessitant une coupure complète des conducteurs actifs.
Courbe D adaptée aux appels de courant élevés
La courbe de déclenchement D convient aux circuits présentant des pointes de courant importantes à la mise sous tension. Elle est particulièrement pertinente lorsque l’installation alimente des équipements susceptibles de générer un fort courant d’appel. Ce positionnement permet de limiter les déclenchements intempestifs tout en conservant une protection thermique et magnétique adaptée à l’exploitation du circuit.
Pouvoir de coupure et caractéristiques électriques pour une intégration maîtrisée
Ce modèle offre un pouvoir de coupure assigné Icn de 6 kA selon EN 60898 à 230 V comme à 400 V. Il dispose également d’un pouvoir de coupure Icu de 10 kA à 400 V et de 20 kA à 230 V selon IEC 60947-2. Avec une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 6 kV et une compatibilité en AC/DC de 50 à 60 Hz, il répond aux exigences des environnements de distribution où la robustesse électrique et la tenue aux perturbations sont déterminantes.
Format modulaire 4 unités pour coffrets et tableaux électriques
Grâce à sa largeur de 4 modules et à sa profondeur totale de 44,5 mm, ce disjoncteur s’intègre facilement dans les coffrets et tableaux modulaires. Son encombrement maîtrisé facilite l’organisation des rangées, notamment lorsque plusieurs protections doivent être regroupées dans un espace réduit. Ce format est particulièrement apprécié pour les installations tertiaires, techniques ou industrielles recherchant une distribution claire et rationnelle.
Raccordement pratique avec large capacité de section
Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement permet de l’utiliser sur de nombreux départs de puissance ou de distribution, avec une bonne souplesse au moment du câblage. L’appareil peut également recevoir des dispositifs supplémentaires, ce qui simplifie l’évolution du tableau selon les besoins de signalisation, de commande ou d’accessoirisation.
Conçu pour les contraintes d’exploitation courantes en armoire
Son indice de protection IP20, sa catégorie de surtension 4, son degré de pollution 3 et sa classe de limitation énergétique 3 en font un appareil adapté à une intégration en enveloppe électrique. Il fonctionne dans une plage de température ambiante étendue de -35 à 70 °C, ce qui facilite son emploi dans des environnements techniques variés. Sa puissance dissipée de 2,8 W aide également à anticiper le comportement thermique global du tableau.
Un choix précis pour les installations nécessitant un disjoncteur Acti9 iC60N 4P 32 A courbe D
Pour un achat sans ambiguïté, ce disjoncteur modulaire se distingue par sa combinaison très spécifique : série Acti9 iC60N, 4 pôles protégés, calibre 32 A et courbe D. Ce niveau de définition est essentiel pour sélectionner la bonne protection dans un tableau existant ou sur une installation neuve, notamment lorsque le type de déclenchement, le nombre de pôles et les performances de coupure doivent correspondre exactement au besoin du circuit à protéger.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 6 kA |
|---|---|
| Nombre de pôles (total) | 4 |
| Courant nominal | 32 A |
| Courbe de déclenchement | d |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 4 |
| Largeur en unités de division | 4 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 6 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 10 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 20 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 4 |
| Section du conducteur multifilaire pouvant être raccordée | 1...25 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...35 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 2.8 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,497 kg |
Produits de la même série que le produit consulté
Ce disjoncteur 4P peut-il couper les quatre conducteurs en même temps ?
Oui. Ce modèle est un disjoncteur quadripolaire : il est prévu pour protéger et couper les 4 pôles ensemble, ce qui le rend adapté aux départs triphasés avec neutre à isoler.
Peut-on l’utiliser dans un tableau modulaire standard ?
Oui, il est conçu pour montage sur रेल DIN dans un tableau modulaire. Sa largeur de 4 modules permet de l’intégrer dans une installation de répartition classique, sous réserve de la place disponible dans le coffret.
Ce modèle est-il adapté à un usage en rénovation ou en remplacement d’un ancien disjoncteur ?
Oui, à condition de reprendre exactement le même type de protection et de vérifier la compatibilité du câblage, du calibre et de l’encombrement. En remplacement, il faut aussi s’assurer que le schéma de distribution reste conforme à l’installation existante.
Peut-on ajouter des accessoires sur ce disjoncteur iC60N ?
Oui, la gamme iC60N accepte des dispositifs supplémentaires. C’est utile si vous souhaitez compléter l’installation avec des accessoires de signalisation, de commande ou de supervision, selon les références compatibles de la gamme.
Ce disjoncteur convient-il pour un circuit avec moteurs ou charges à fort appel de courant ?
Oui, la courbe D est généralement choisie pour des charges avec courant d’appel élevé. Elle est donc plus adaptée à certains équipements inductifs ou à certains départs techniques qu’une courbe plus sensible.
Quels points vérifier avant la mise en service ?
Vérifiez le serrage des conducteurs, le respect du schéma de câblage, l’orientation des pôles, et la cohérence avec les accessoires éventuels. Après installation, testez le bon enclenchement mécanique et l’absence d’échauffement anormal à la première mise sous tension.
