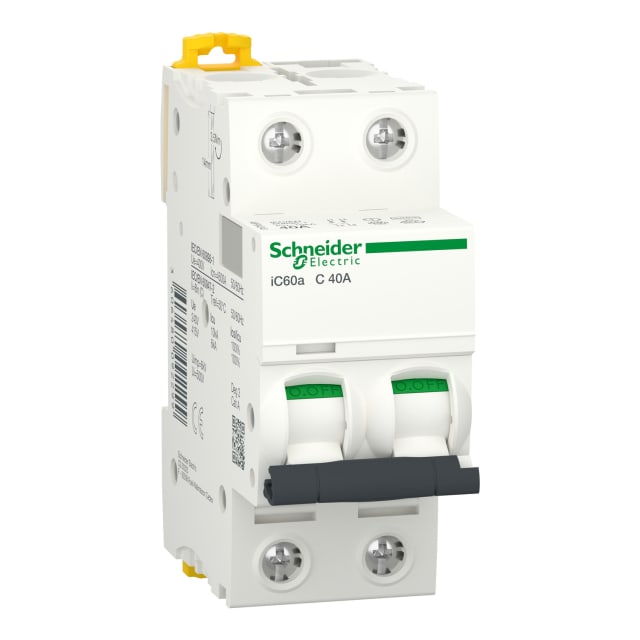

Disjoncteur modulaire iC60a 2P 40A courbe C A9F64240

Disjoncteur modulaire 2P 40 A courbe C pour la protection des circuits basse tension

Le disjoncteur modulaire iC60a 2P 40 A courbe C A9F64240 est une solution de protection fiable pour les tableaux de distribution électriques nécessitant un appareil bipolaire compact et performant. Conçu pour protéger efficacement un circuit contre les courts-circuits et les surcharges, il s’intègre facilement sur rail DIN et convient aux installations où la continuité de service et la sécurité des équipements sont essentielles.

Avec ses 2 pôles protégés, son calibre de 40 A et sa courbe de déclenchement C, ce disjoncteur est particulièrement adapté aux circuits présentant des appels de courant modérés au démarrage. Il offre un bon compromis entre sensibilité et tolérance aux pointes transitoires, ce qui en fait un choix courant pour de nombreuses applications tertiaires, résidentielles et de distribution électrique.

Les atouts du modèle iC60a A9F64240

• Disjoncteur bipolaire 2P avec 2 pôles protégés.
• Courant nominal de 40 A pour la protection de circuits adaptés à ce calibre.
• Courbe C, idéale pour de nombreux usages courants avec appels de courant modérés.
• Format modulaire 2 unités de division, pratique dans les tableaux électriques.
• Montage sur rail DIN pour une intégration simple et standardisée.
• Pouvoir de coupure conforme aux exigences indiquées selon les normes EN 60898 et IEC 60947-2.
• Fonctions de diagnostic et de sécurisation associées à la gamme Acti9 iC60, utiles pour l’exploitation et la maintenance.

Un disjoncteur pensé pour la protection et la maintenance

Le rôle d’un disjoncteur modulaire est de couper automatiquement le circuit en cas de défaut afin de limiter les dommages sur l’installation et sur les équipements raccordés. Ce modèle assure cette fonction avec une conception orientée fiabilité, tout en restant compact dans le tableau.

La présence d’indications visuelles de type VisiTrip et de la bande de sécurité Visisécurisé, caractéristiques de la gamme, facilite l’identification d’un départ déclenché et contribue à sécuriser les opérations de maintenance en aval. La fermeture rapide indépendante de l’action manuelle participe également à la longévité de l’appareil.

Caractéristiques techniques à retenir

• Référence fabricant : A9F64240
• Référence commerciale : 4107264
• Série : Acti9 iC60
• Type : disjoncteur miniature basse tension (MCB)
• Nombre de pôles : 2
• Pôles protégés : 2
• Courant nominal : 40 A
• Courbe de déclenchement : C
• Tension de dimensionnement : 400 V
• Type de tension : AC
• Fréquence : 50 à 60 Hz
• Pouvoir de coupure assigné Icn : 4,5 kA selon EN 60898 à 230 V et 400 V
• Pouvoir de coupure assigné Icu : 10 kA à 230 V et 6 kA à 400 V selon IEC 60947-2
• Tension d’isolement Ui : 500 V
• Tension nominale de tenue aux chocs Uimp : 6 kV
• Largeur : 2 modules
• Profondeur totale : 44,5 mm
• Classe de limitation énergétique : 3
• Catégorie de surtension : 2
• Indice de protection : IP20
• Degré de pollution : 3
• Température de fonctionnement : -35 à 70 °C
• Puissance dissipée : 3,6 W

Pour quels usages choisir ce disjoncteur 2P 40 A ?

Ce disjoncteur 2P est adapté aux circuits nécessitant la coupure et la protection de deux conducteurs, dans des installations où l’on recherche un appareil modulaire compact et simple à intégrer. Son calibre de 40 A et sa courbe C en font une solution pertinente pour des départs électriques courants, selon le dimensionnement du circuit et les règles de l’installation.

Il trouve sa place dans les tableaux électriques de distribution, en protection de départs dédiés ou en complément d’un appareillage modulaire cohérent avec la gamme Acti9 iC60. Avant installation, il convient de vérifier l’adéquation du calibre, de la section des conducteurs et du pouvoir de coupure avec le réseau et l’application visée.

Points de vigilance avant installation

• Vérifier la compatibilité du calibre 40 A avec le circuit à protéger.
• Contrôler la section des conducteurs raccordables en fonction du câblage prévu.
• S’assurer que le pouvoir de coupure est adapté au niveau de court-circuit de l’installation.
• Respecter les règles de câblage, de serrage et de pose sur rail DIN.
• Confier l’installation à un professionnel qualifié si nécessaire.

Le disjoncteur modulaire iC60a 2P 40 A courbe C A9F64240 est un choix sérieux pour les installations électriques qui exigent une protection claire, une intégration simple en tableau et une identification rapide du défaut. Sa conception compacte, sa gamme reconnue et ses caractéristiques techniques en font un appareil adapté aux projets de distribution électrique recherchant fiabilité et simplicité de maintenance.
